4+1 メゾネットを、最初から最後までNodaformで。

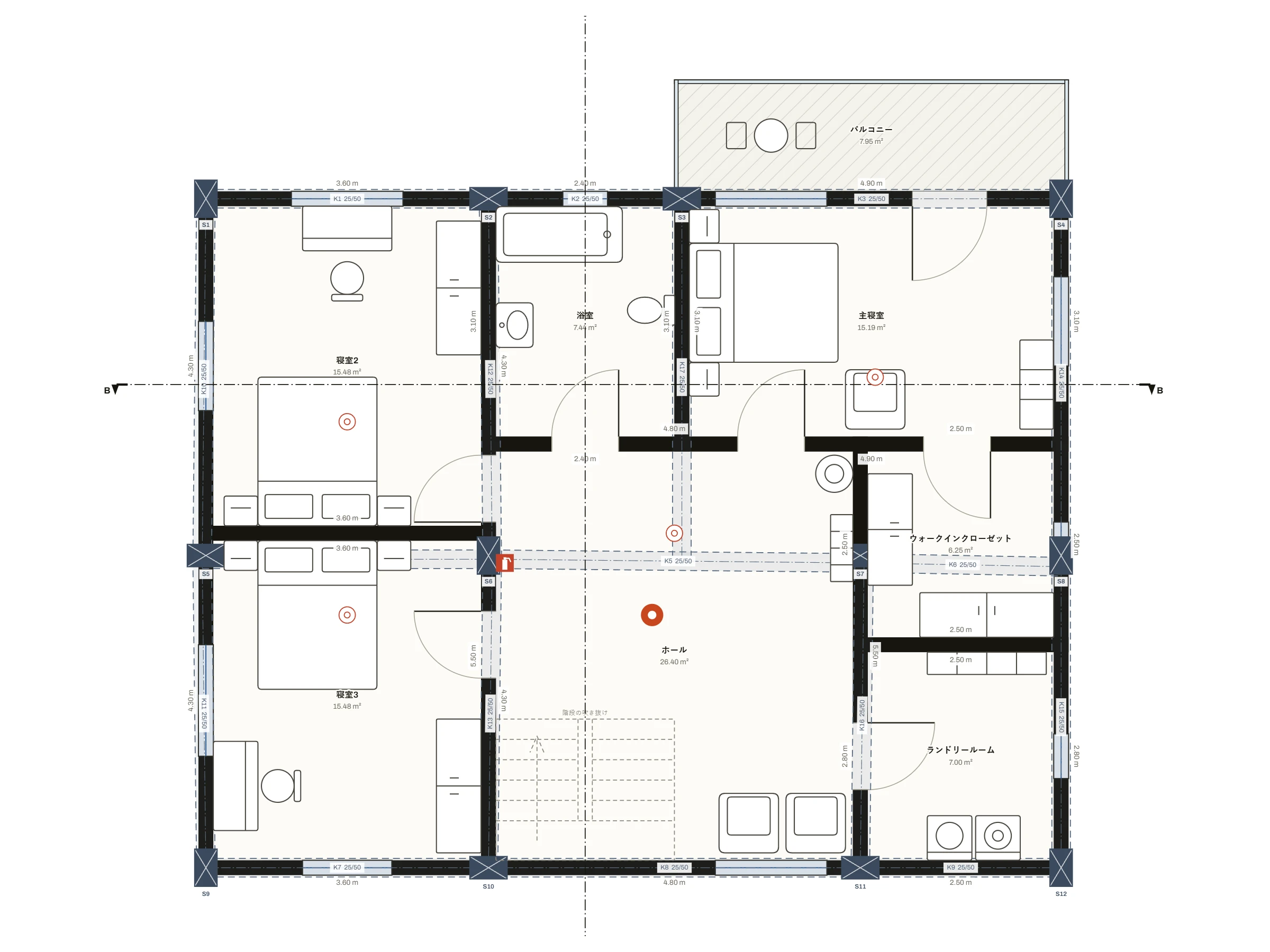

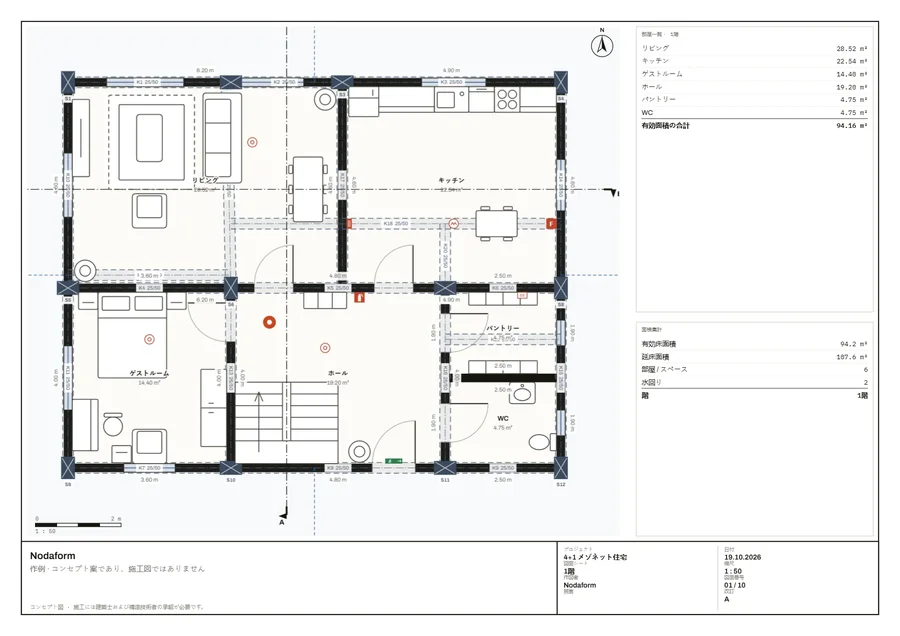

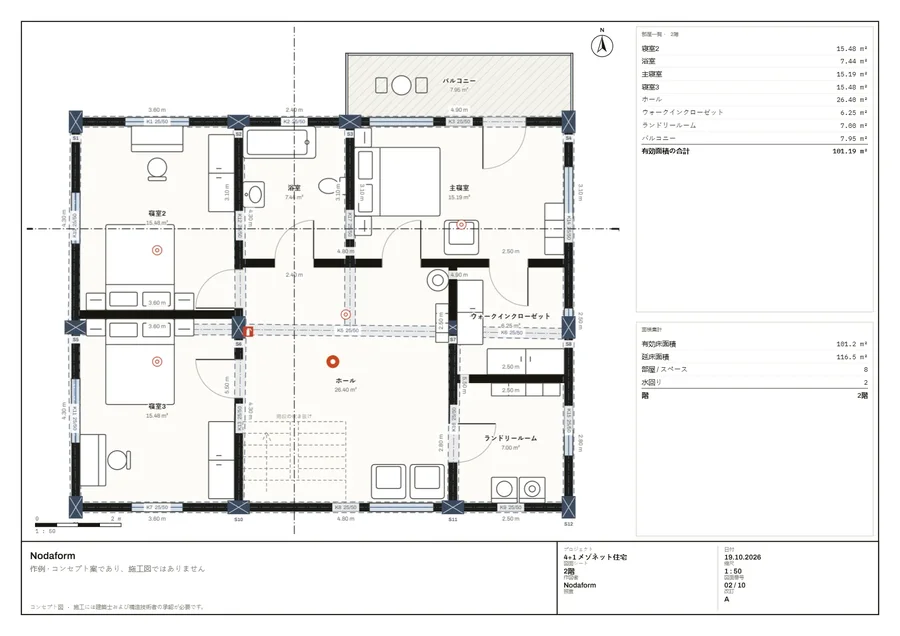

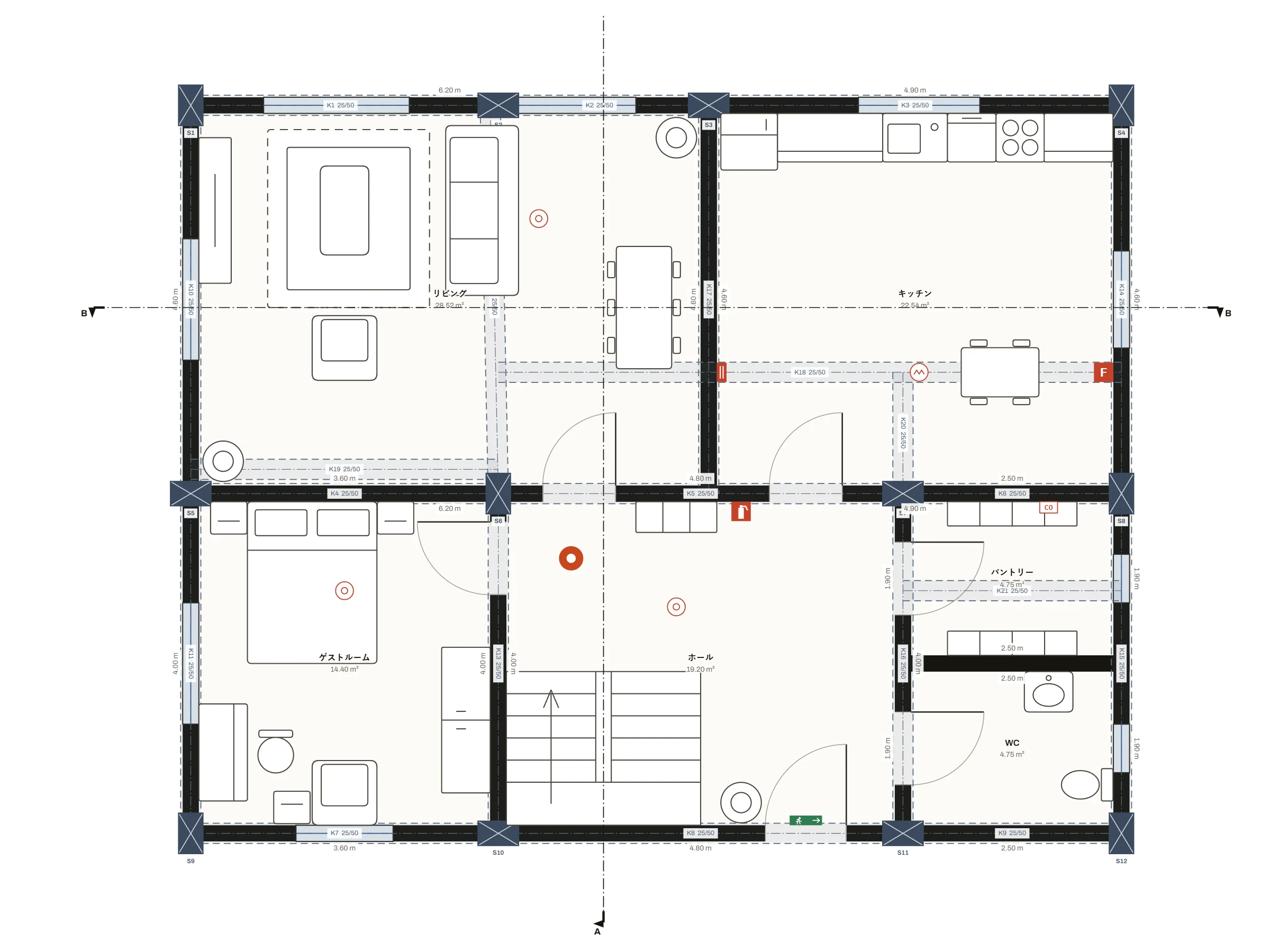

平面図：1階は生活空間、2階は寝室。

すべての部屋にホールから出入りでき、U字型の階段が2つの階のホールをつないでいます。ホールの幅は1.20 m以上、室内ドアは90 cm、玄関ドアは100 cmです。部屋数が3を超えるため、浴室とWCを分けています（トルコ計画区域ゾーニング規則 第29条・第39条）。家具の前の使用スペースも、エディターの図面チェックに合格しています。

同じ図面から、3Dビューとレンダー。

3Dモデルは平面図から自動で生成されます：2階建て、寄棟屋根、柱、ガラスのバルコニー手すり。室内の画像は各部屋のカメラから撮影したもので、家具、ドア、窓、煙感知器、消火器は図面上と同じ位置に写っています。

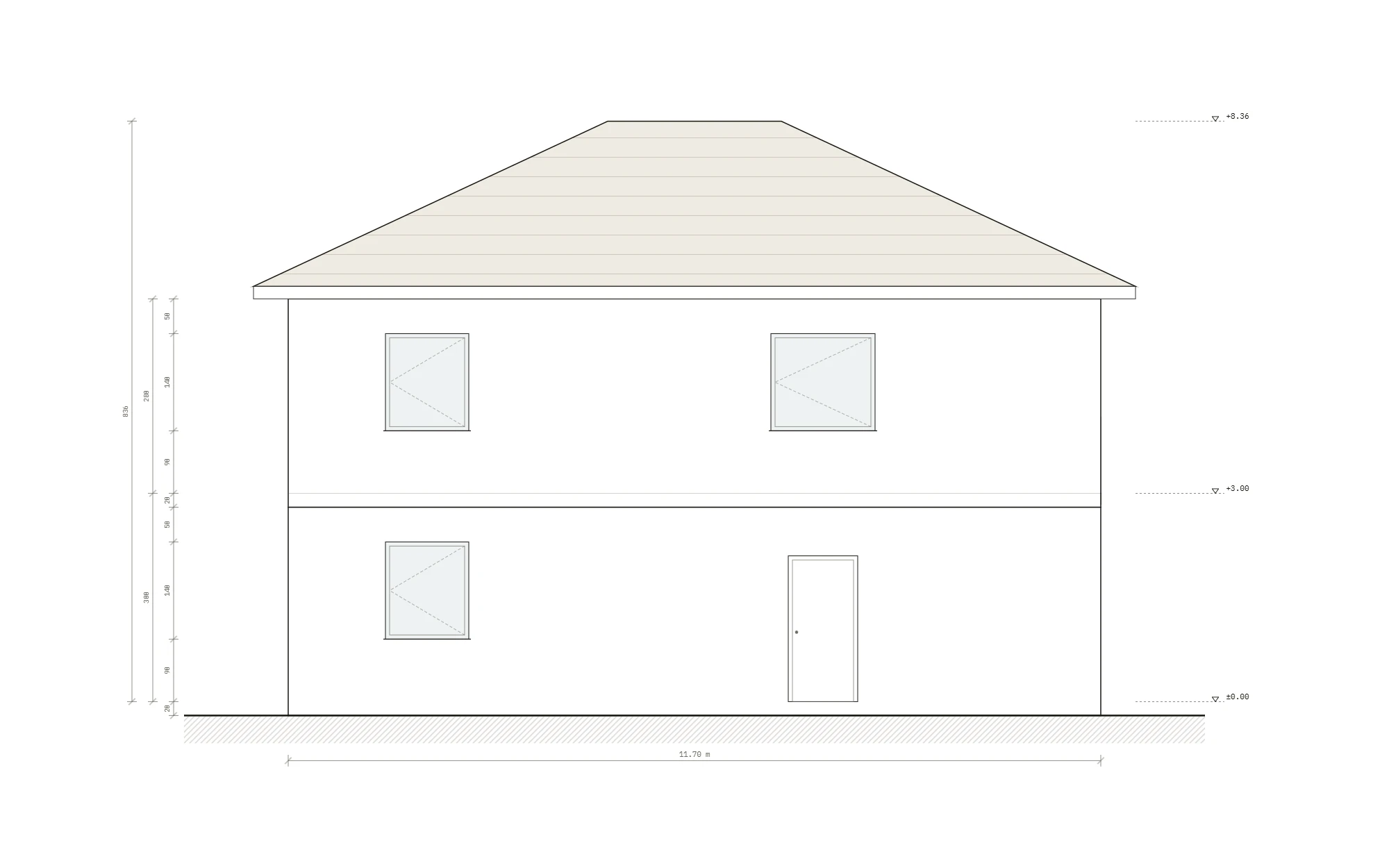

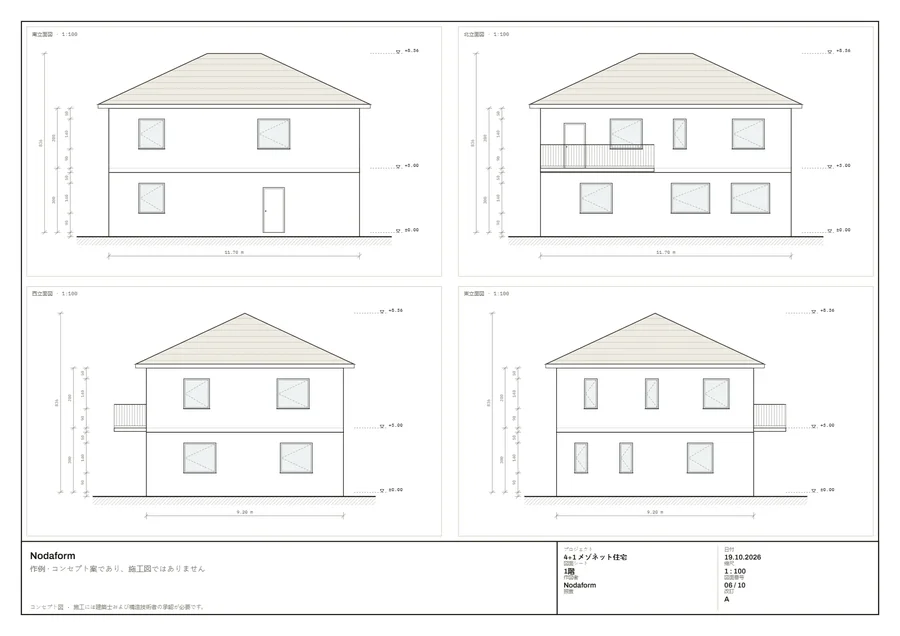

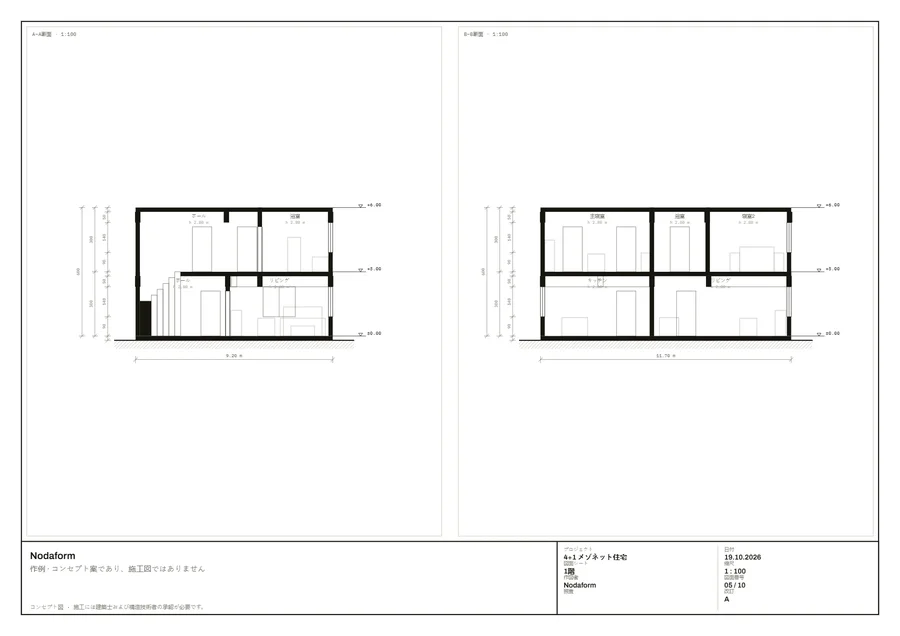

2つの断面、4面の立面図。

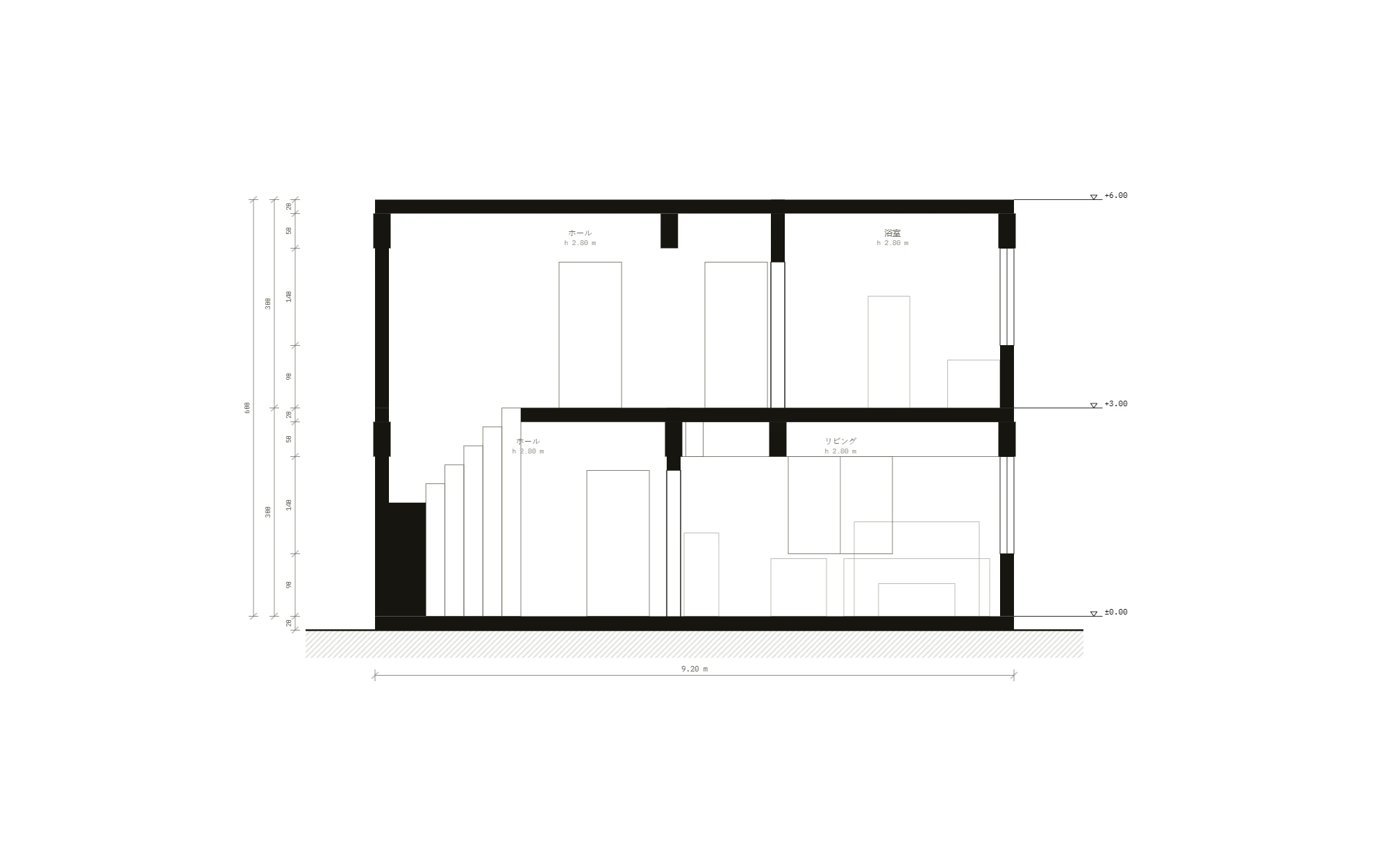

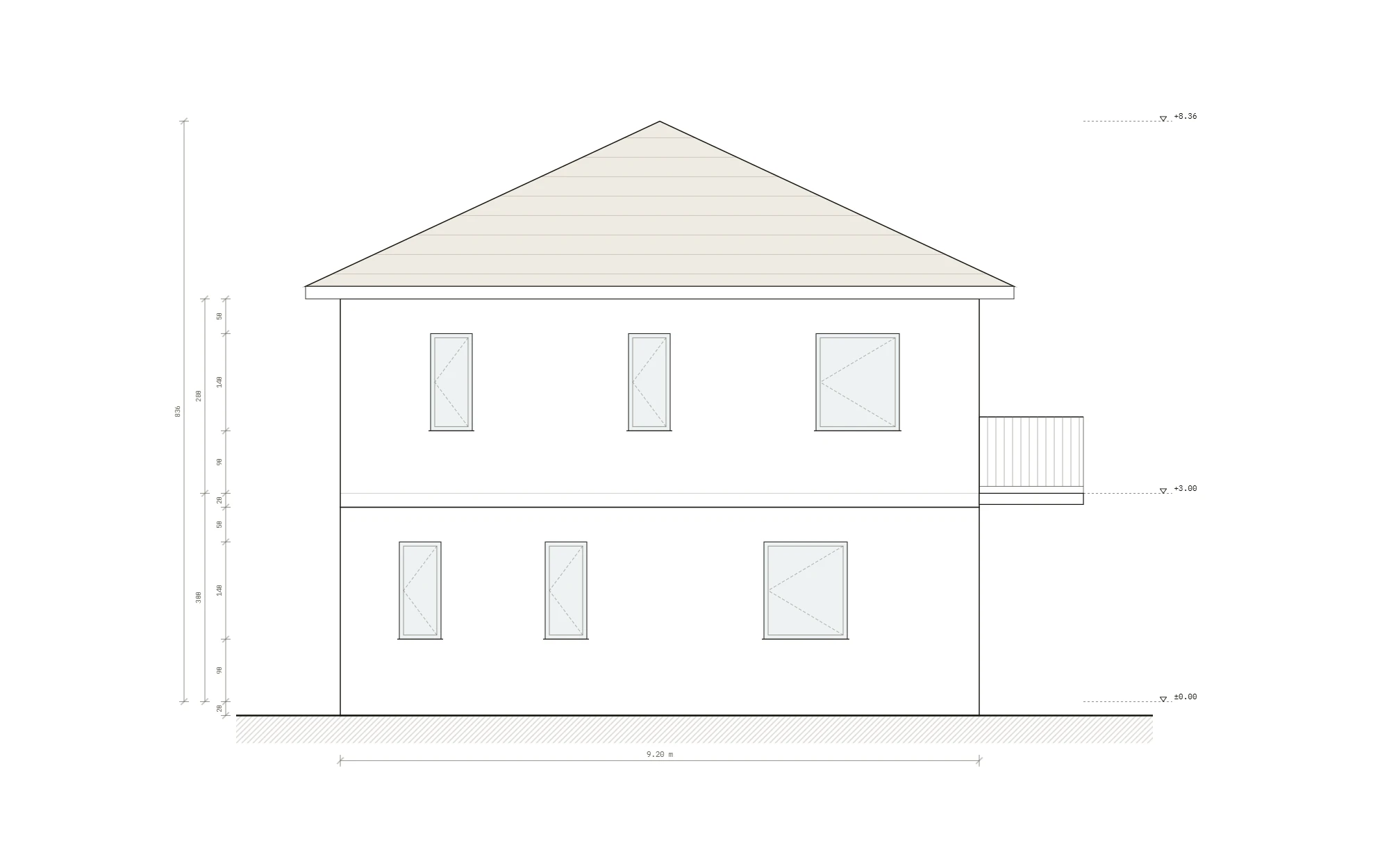

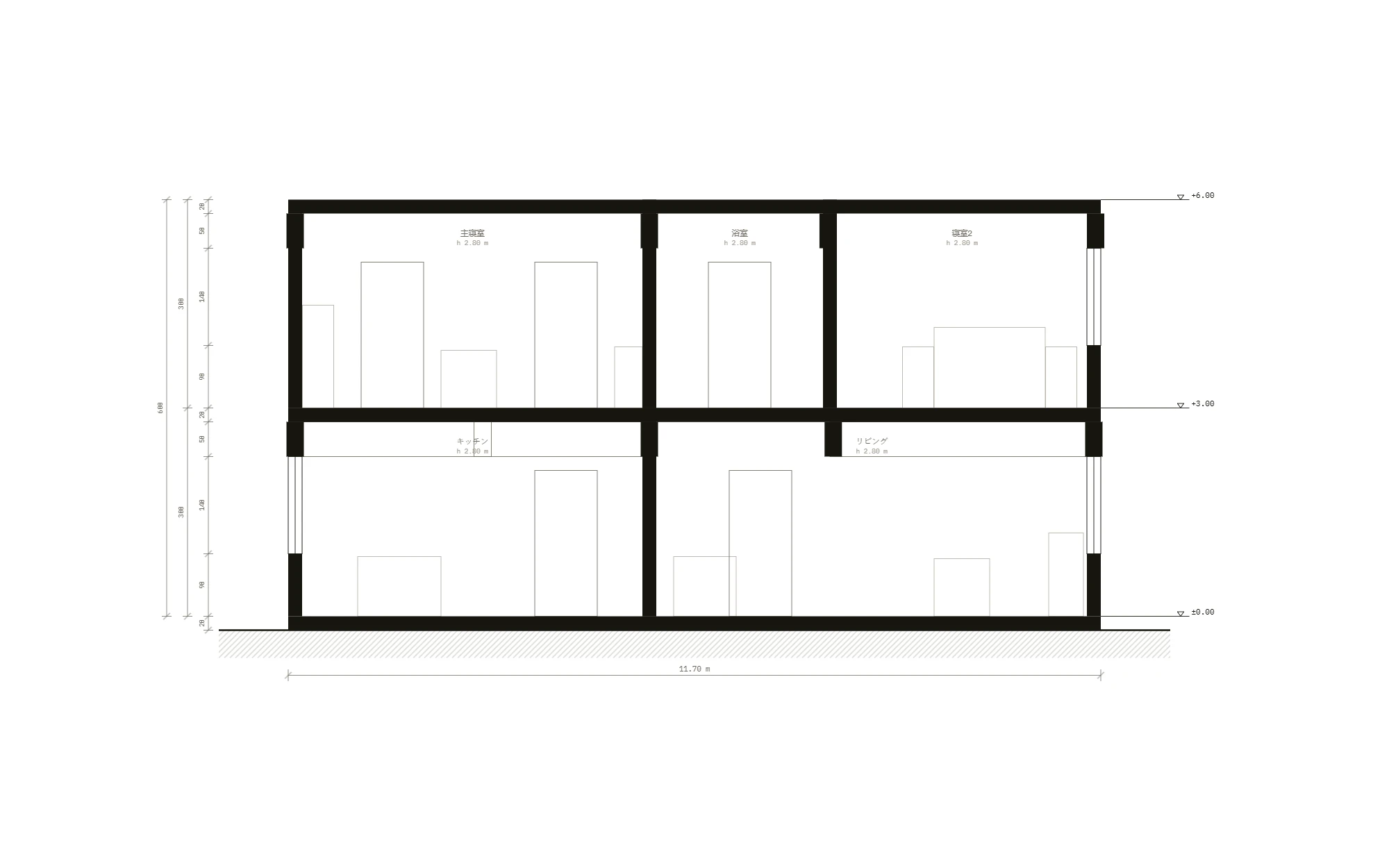

A–A断面は階段を、B–B断面はリビングとキッチンを通ります。立面図は平面図そのものから生成され、寄棟屋根、バルコニー、窓は立面にも表れています。

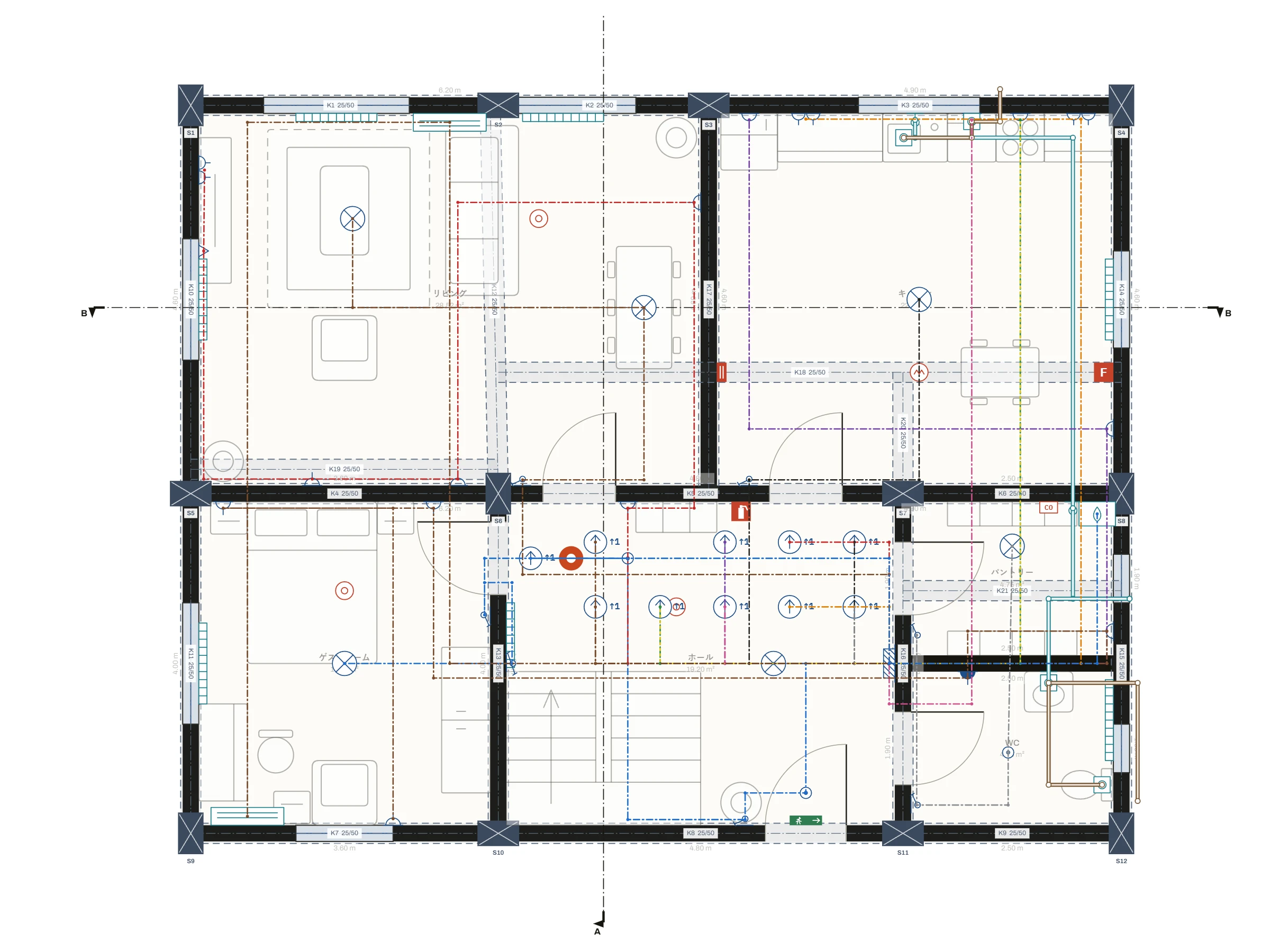

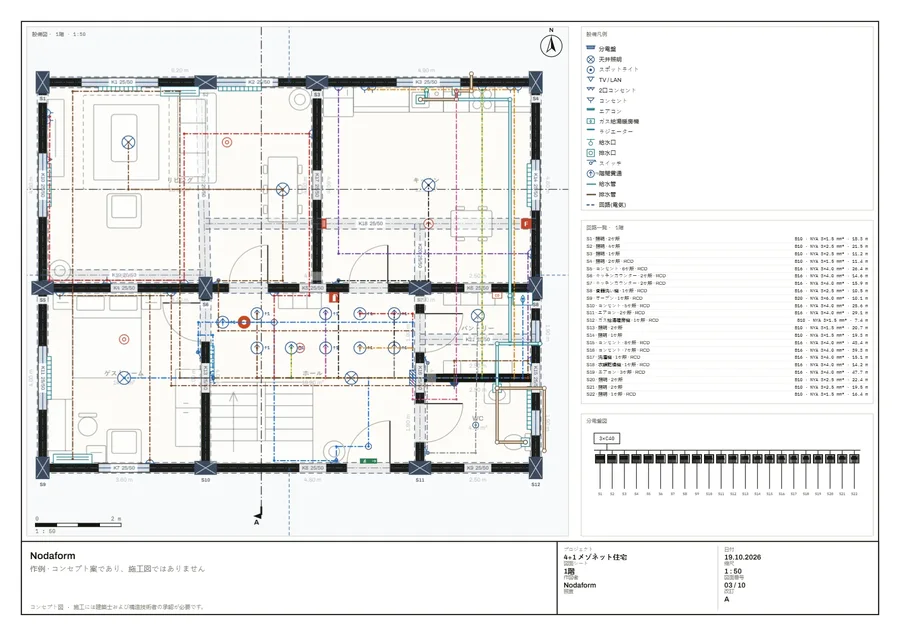

22回路の電気設備、警告なし。

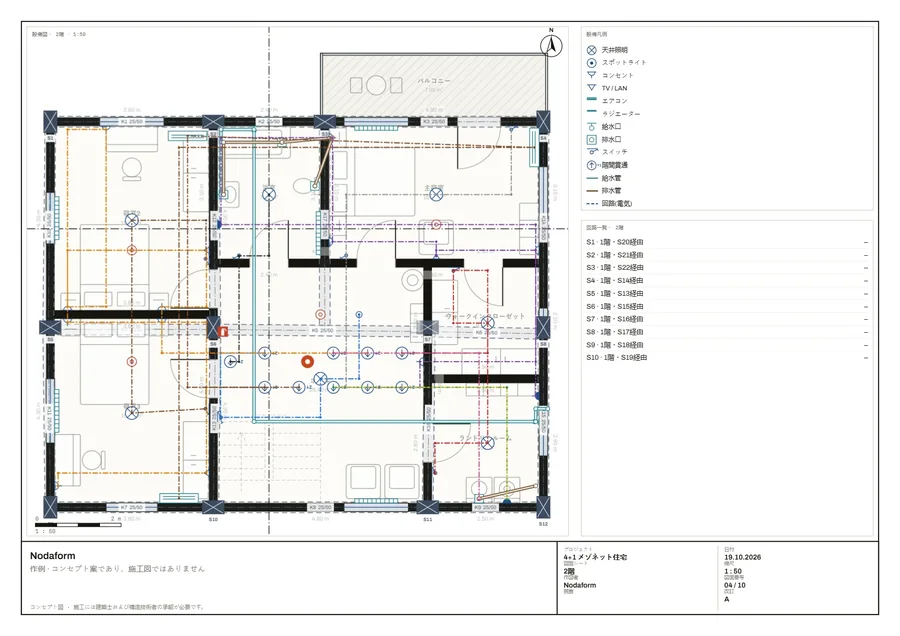

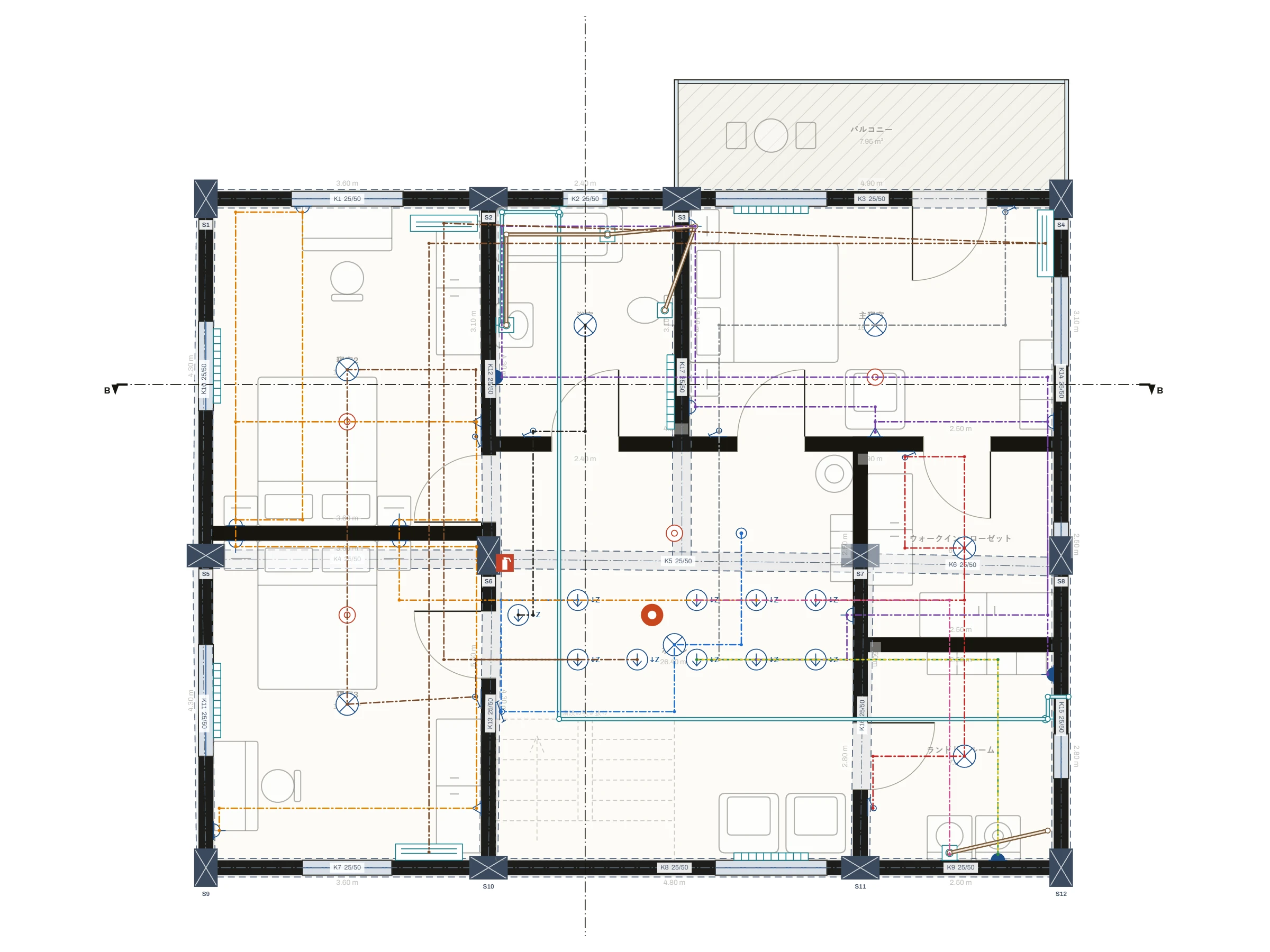

大型機器（オーブン、食器洗い機、洗濯機と衣類乾燥機、エアコン、ガス給湯暖房機）は、それぞれ専用の回路から給電しています。照明はゾーンに分け、各照明回路の配線長は25 m未満です。回路は梁を切らないようスラブ内を通し、柱の脇を回り込んでいます。水回りのコンセントは防水（IP44）、階段の両端には3路スイッチがあります。2階は10か所の階間貫通を通じて、1階の分電盤から給電しています。

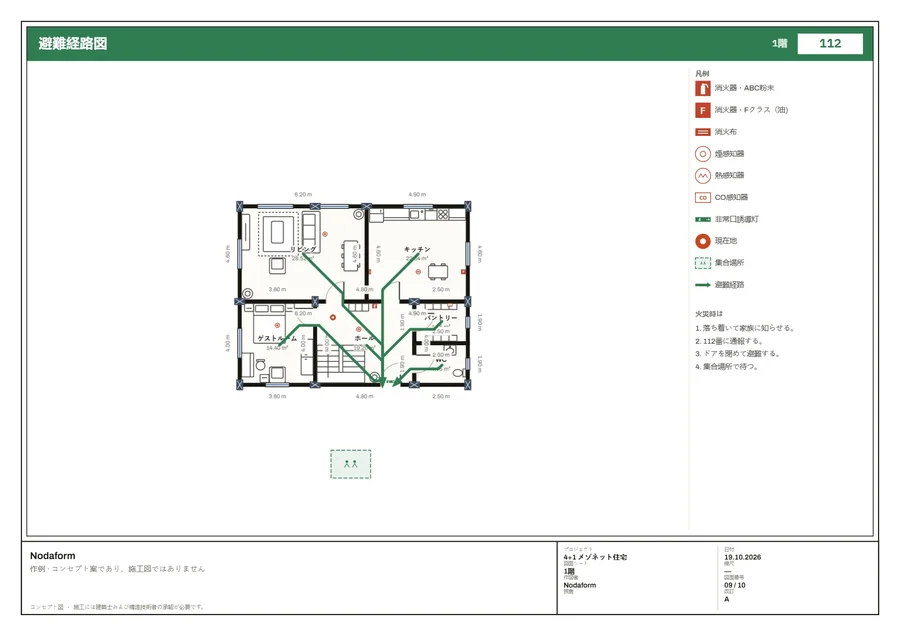

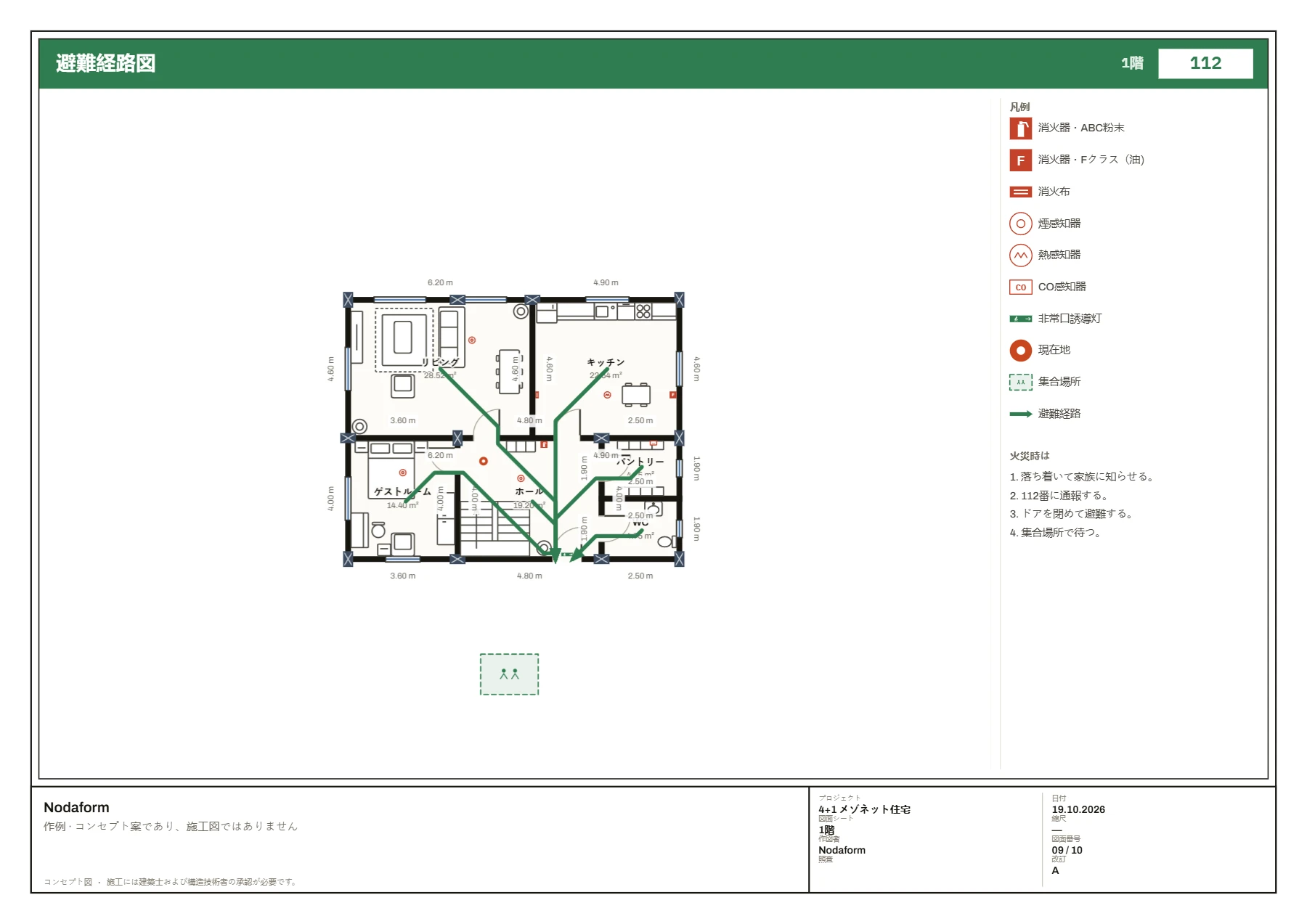

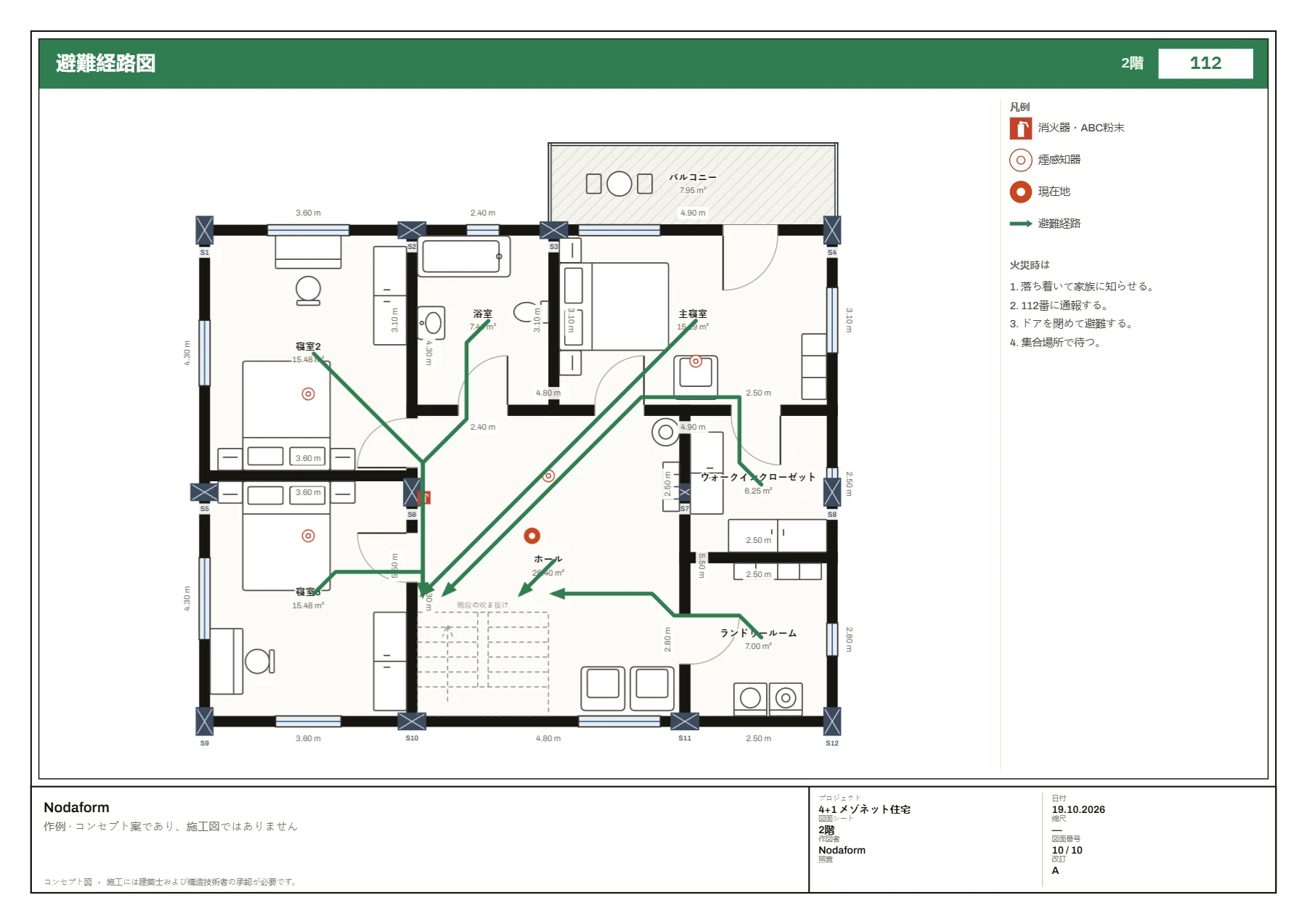

消防設備、チェック、避難経路図。

すべての寝室、リビング、2つのホールに煙感知器、キッチンに熱感知器、Fクラス消火器と消火布、ガス給湯暖房機の横にCO感知器、各階にABC粉末消火器。防火チェック（トルコの基準、住宅）では指摘事項はありません。集合場所は前庭です。

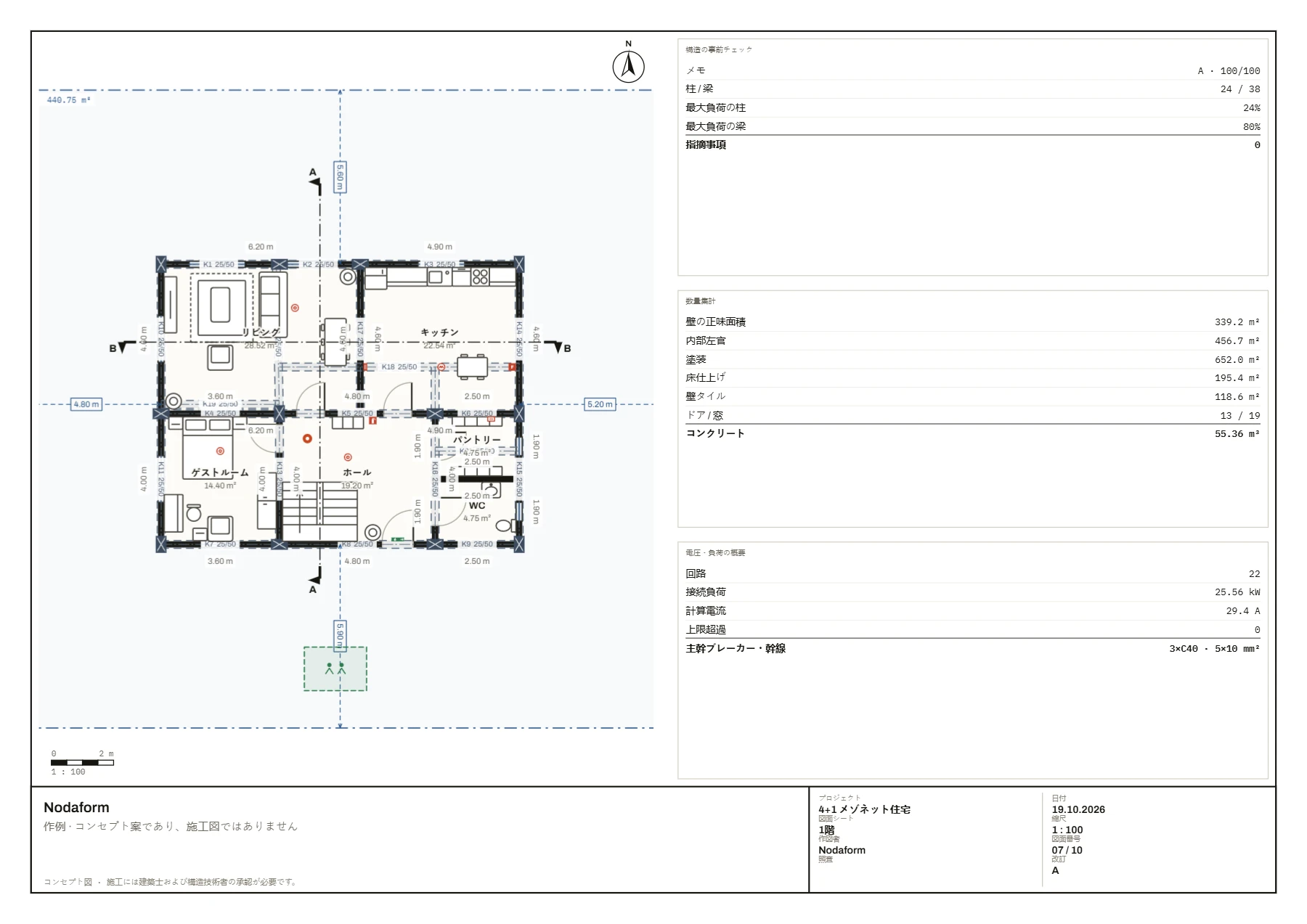

数量と費用も同じ図面から。

数量拾いとコスト概算は、図面そのものの寸法から算出しました。BIMモデルではプロジェクトの材料を設定し（外壁はALC）、干渉チェックの違反はゼロで、モデルはIFCとして書き出しました。

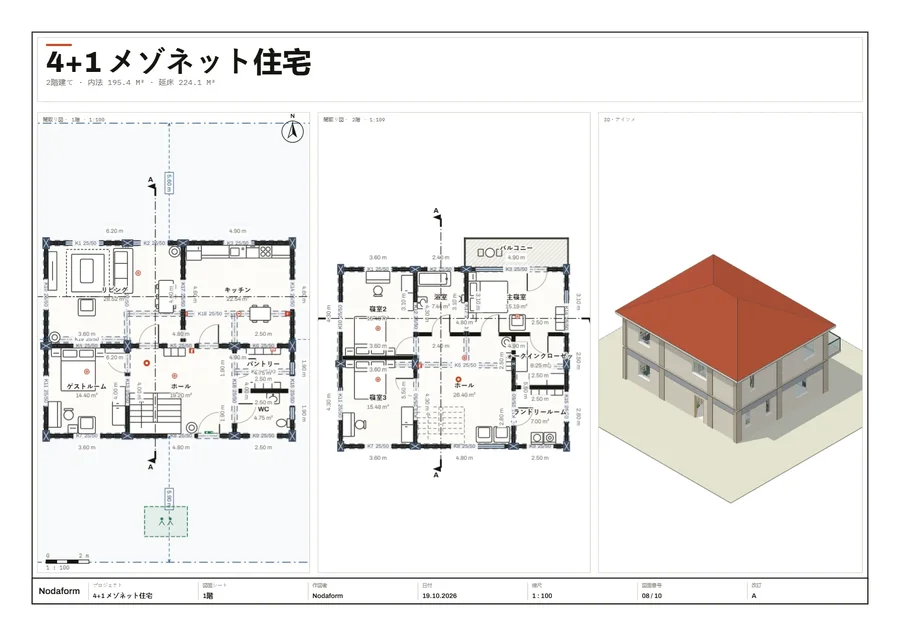

図面シート10枚を、1つのPDFに。

すべてA3で、それぞれに表題欄があります。PDFはベクター形式なので、拡大しても線が崩れません。
