Dom 4+1 od początku do końca w Nodaform.
Dwukondygnacyjny dom wolnostojący z czterema sypialniami i dwiema toaletami. Narysowany w edytorze: od ścian po gniazdka, od słupów po plan ewakuacji. Kontrola rzutu, wstępna kontrola konstrukcji, symulacja napięcia, kontrola instalacji i wykrywanie kolizji BIM nie zgłaszają ostrzeżeń.
Dom 4+1
Dwukondygnacyjny dom na działce 440 m², z odległościami od granic 4,80–5,90 m ze wszystkich czterech stron. Strefa dzienna na parterze, sypialnie na piętrze. Wejście od południa; kuchnia i salon wychodzą na północny ogród, a sypialnia główna ma balkon.
Każdy rysunek, tabela i liczba na tej stronie pochodzą z tego samego projektu. Arkusze i rysunki to wynik samego edytora, a obrazy wnętrz i zewnętrza to rendery AI.
Projekt przykładowy · projekt koncepcyjny, nie wykonawczy
- Teren
- 440,75 m² · odległości od granic 4,80 / 5,20 / 5,60 / 5,90 m
- Powierzchnia
- 2 kondygnacje · netto 195,4 m² · brutto 224,1 m²
- Pokoje
- Salon, kuchnia, 4 sypialnie, garderoba i pralnia, spiżarnia, łazienka, osobne WC, balkon
- Wysokość
- Kondygnacja 2,80 m + strop 20 cm · drzwi 2,10 m · parapet 90 cm
- Dach
- Dach kopertowy · nachylenie 25° · okap 50 cm · dachówka
- Konstrukcja
- Żelbet · 24 słupy, 38 belek · strop 14 cm
- Ściana
- Beton komórkowy 20 cm · U ≈ 0,57 W/m²K (bez docieplenia)
- Elektryka
- Trzy fazy · wyłącznik główny 3×C40 · WLZ 5×10 mm²
- Ogrzewanie
- Kocioł dwufunkcyjny (w spiżarni) · 12 grzejników · 5 klimatyzatorów split

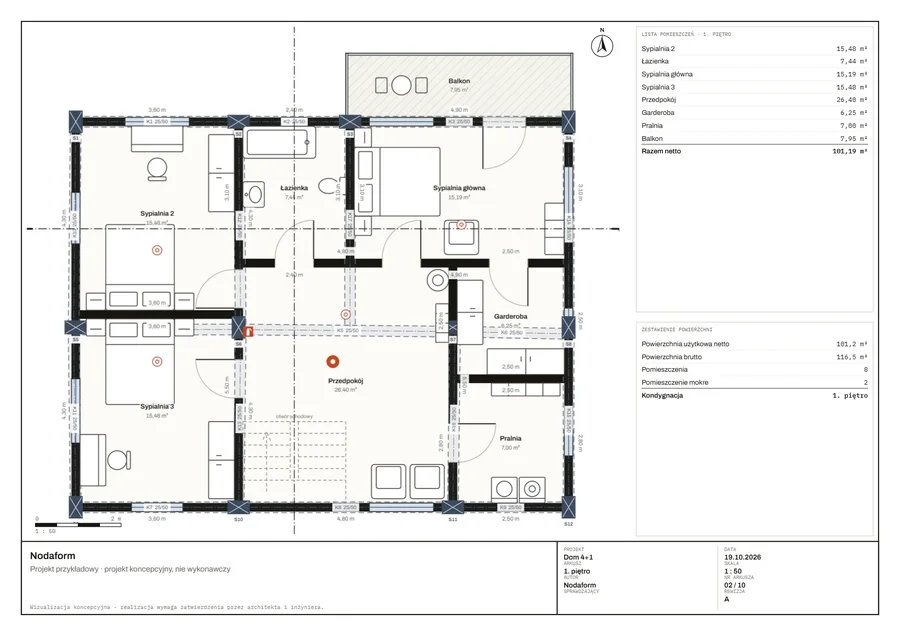

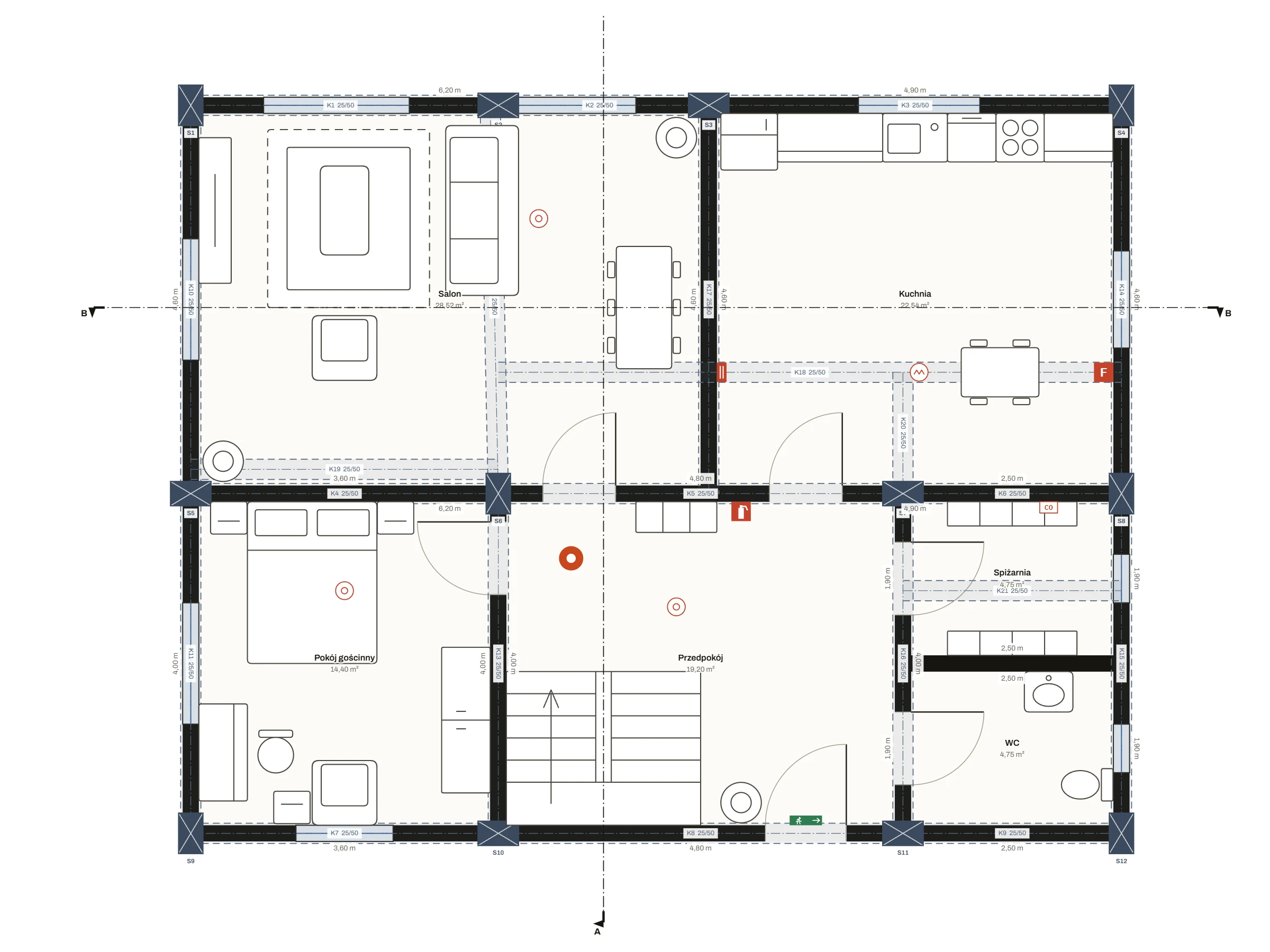

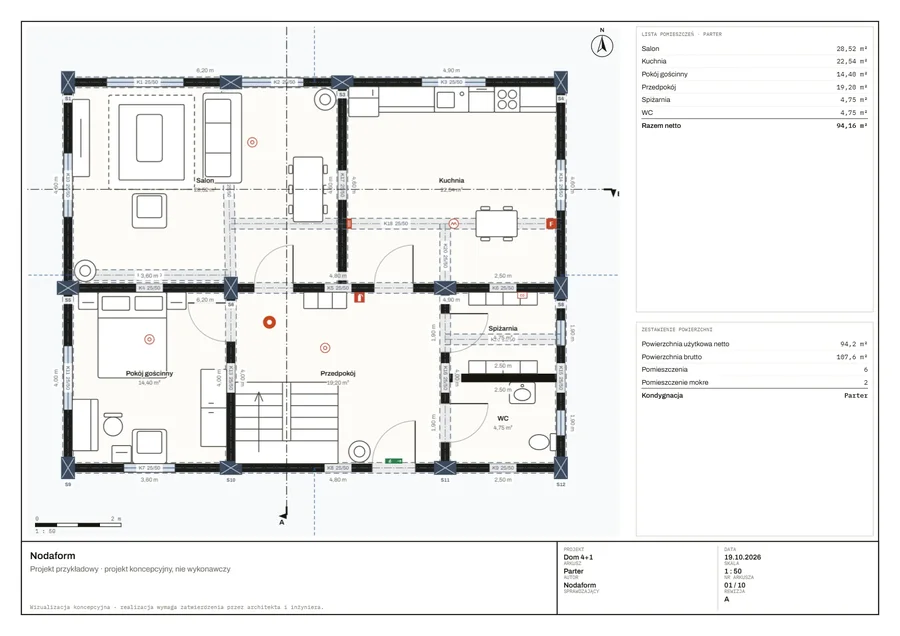

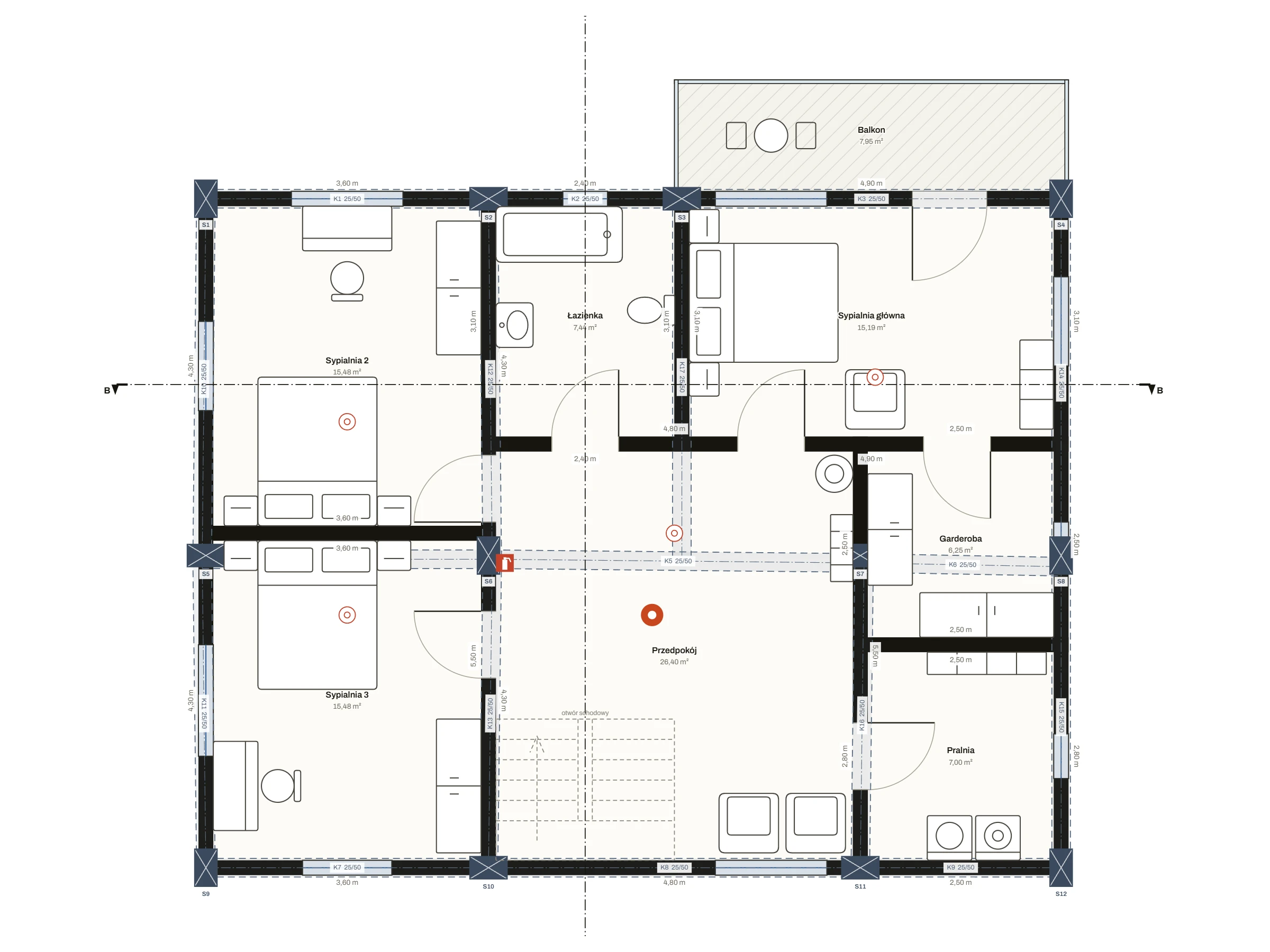

Rzuty kondygnacji: na dole część dzienna, na górze sypialnie.
Wszystkie pokoje otwierają się na przedpokój; schody w kształcie litery U łączą przedpokoje obu kondygnacji. Przedpokój ma ponad 1,20 m szerokości, drzwi do pokoi 90 cm, drzwi wejściowe 100 cm. Ponieważ pokoi jest więcej niż trzy, łazienka i WC są osobno (tureckie rozporządzenie o zabudowie terenów planowanych, art. 29 i 39). Wolne przestrzenie przed meblami również przeszły kontrolę rzutu w edytorze.
| Salon | 28,52 m² |
| Kuchnia | 22,54 m² |
| Pokój gościnny | 14,40 m² |
| Przedpokój | 19,20 m² |
| Spiżarnia | 4,75 m² |
| WC | 4,75 m² |
| Netto / brutto | 94,16 / 107,64 m² |
| Sypialnia główna | 15,19 m² |
| Garderoba | 6,25 m² |
| Sypialnia 2 | 15,48 m² |
| Sypialnia 3 | 15,48 m² |
| Łazienka | 7,44 m² |
| Pralnia | 7,00 m² |
| Przedpokój | 26,40 m² |
| Balkon | 7,95 m² |
| Netto / brutto | 101,19 / 116,45 m² |
Z tego samego planu: widok 3D i render.
Model 3D powstaje z rzutu automatycznie: dwie kondygnacje, dach kopertowy, słupy i szklana balustrada balkonu. Obrazy wnętrz zrobiono z kamery każdego pokoju; meble, drzwi, okna, czujka dymu i gaśnica są na obrazie dokładnie tam, gdzie na rzucie.
Render to propozycja wizualna; o wymiarach i układzie decyduje rzut.

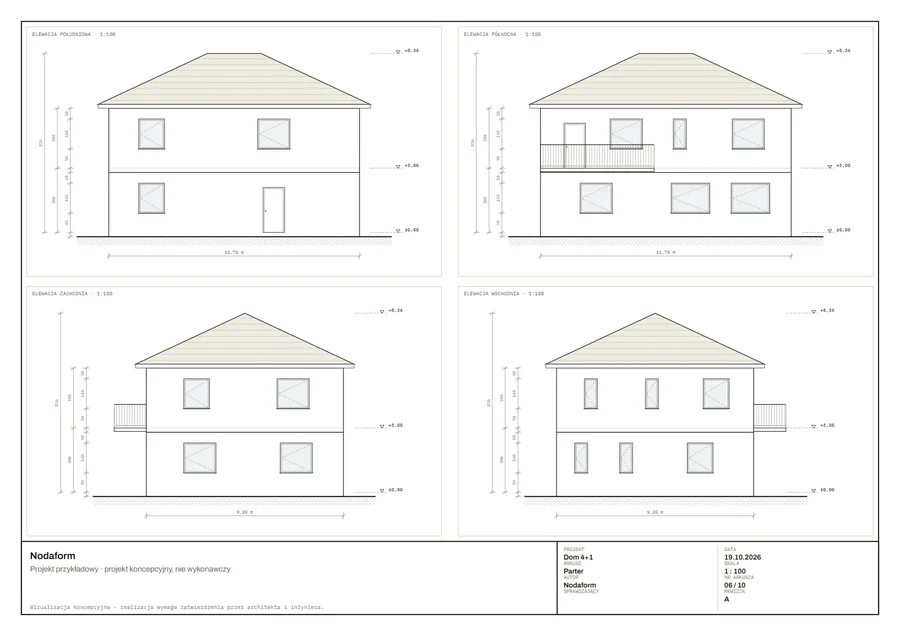

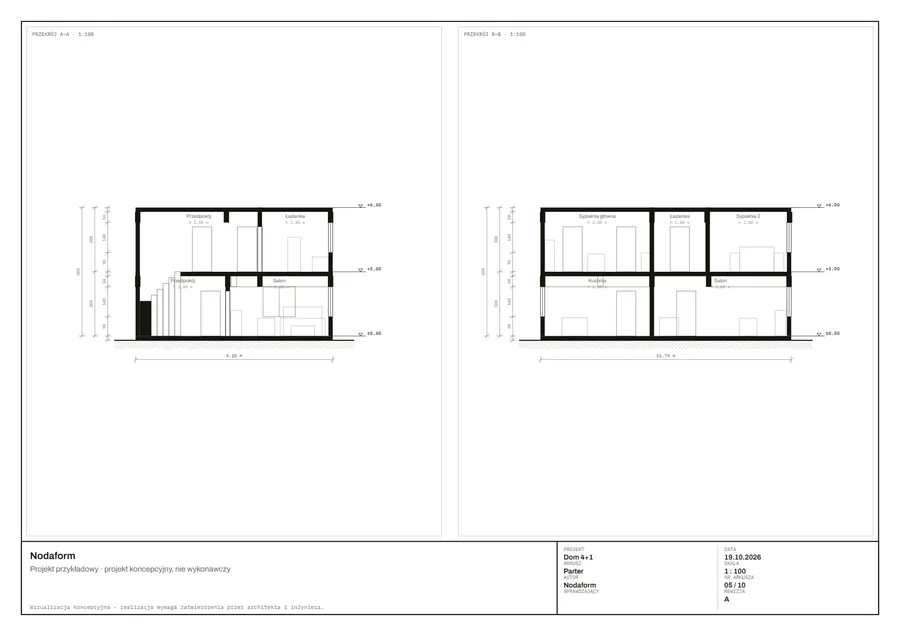

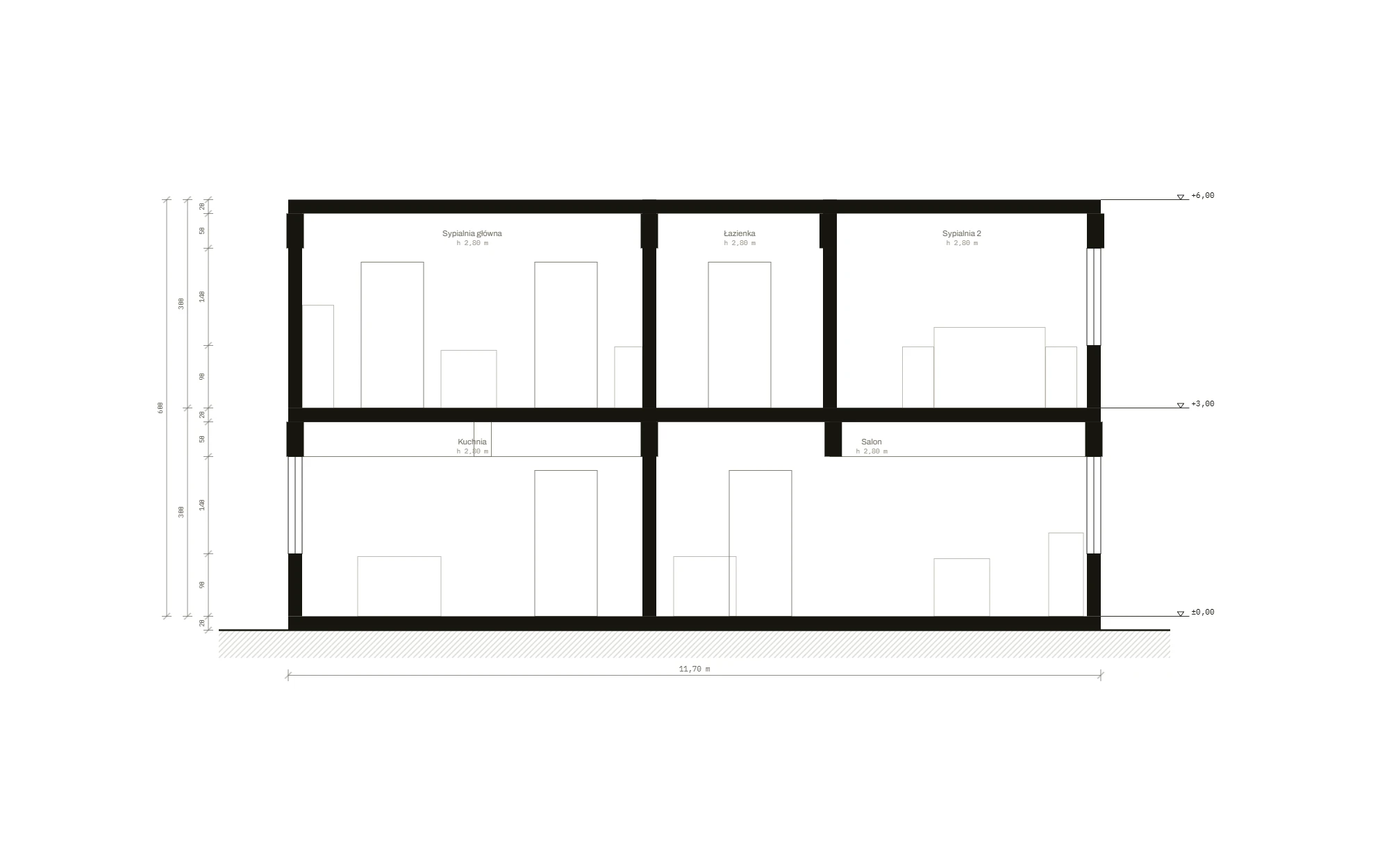

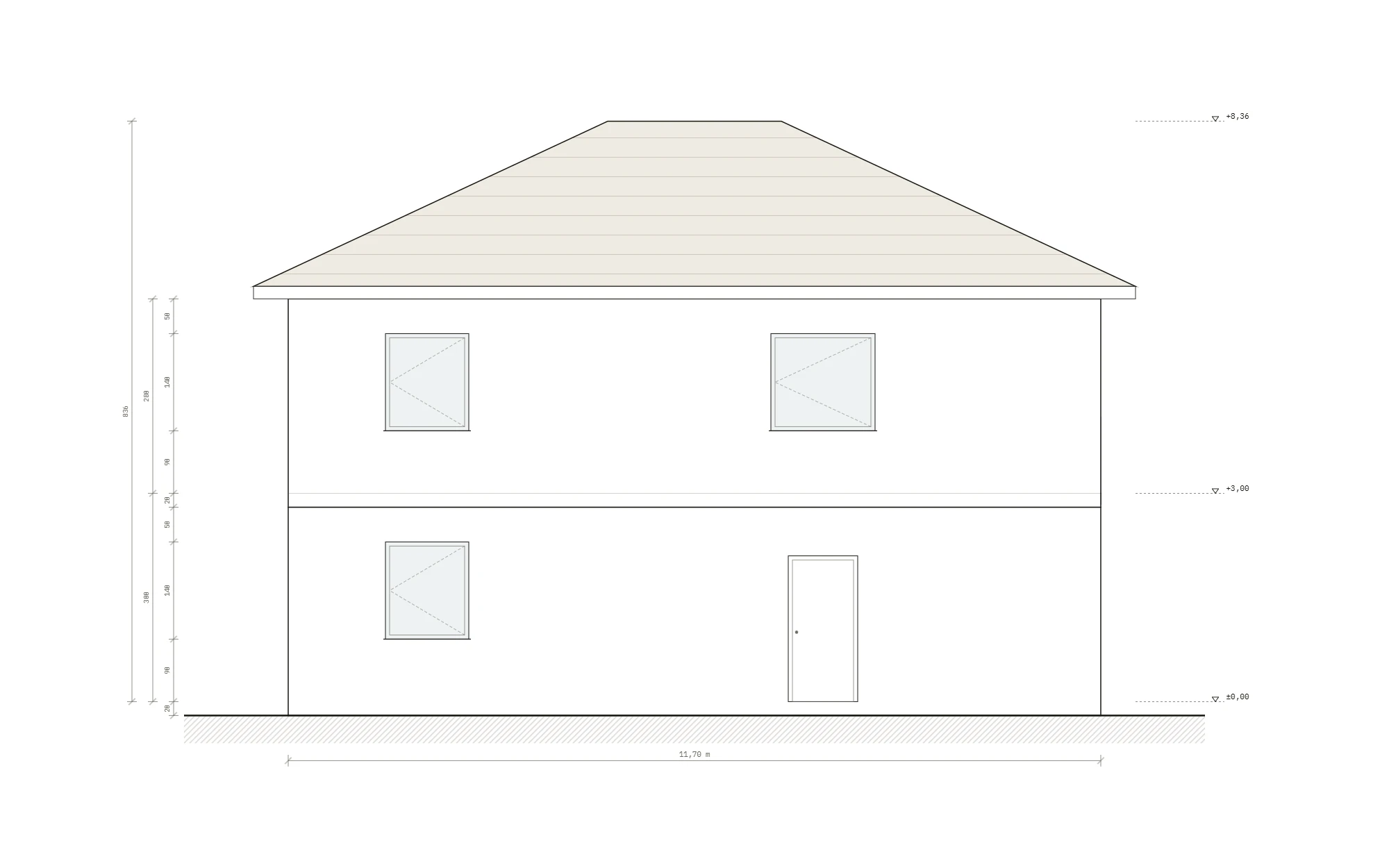

Dwa przekroje, cztery elewacje.

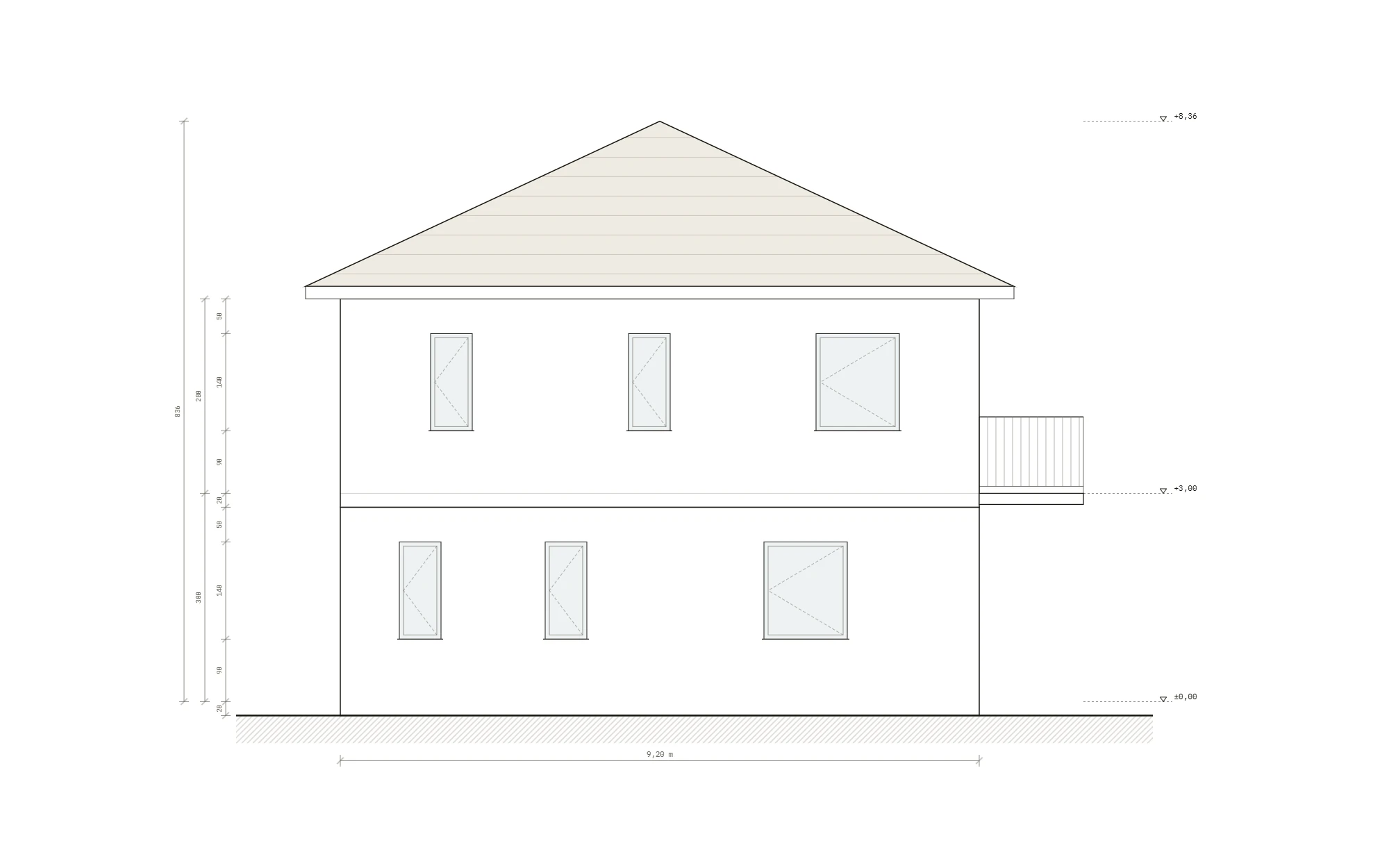

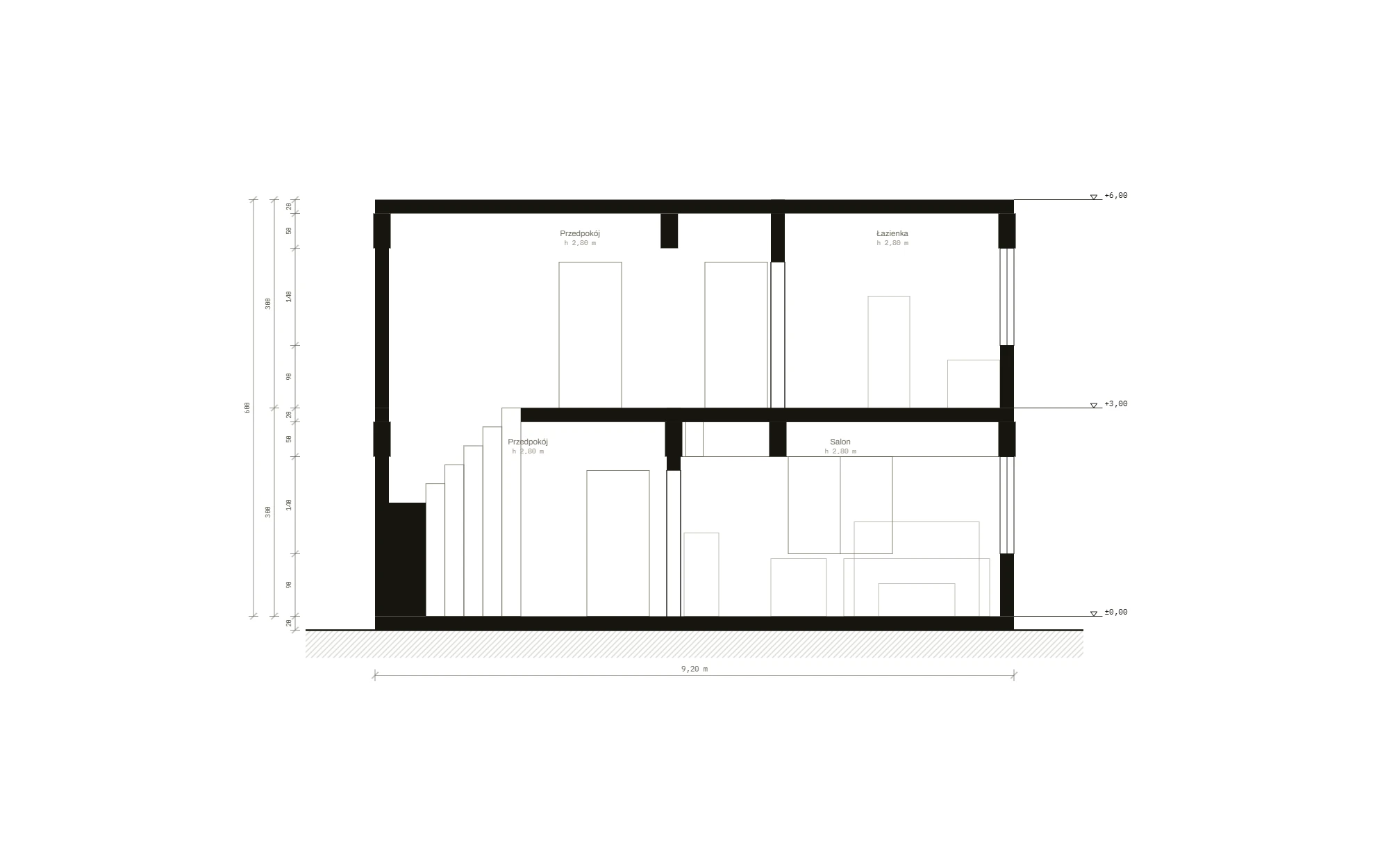

Przekrój A–A przechodzi przez schody, przekrój B–B przez salon i kuchnię. Elewacje powstają z samego rzutu; dach kopertowy, balkon i okna widać także na elewacjach.

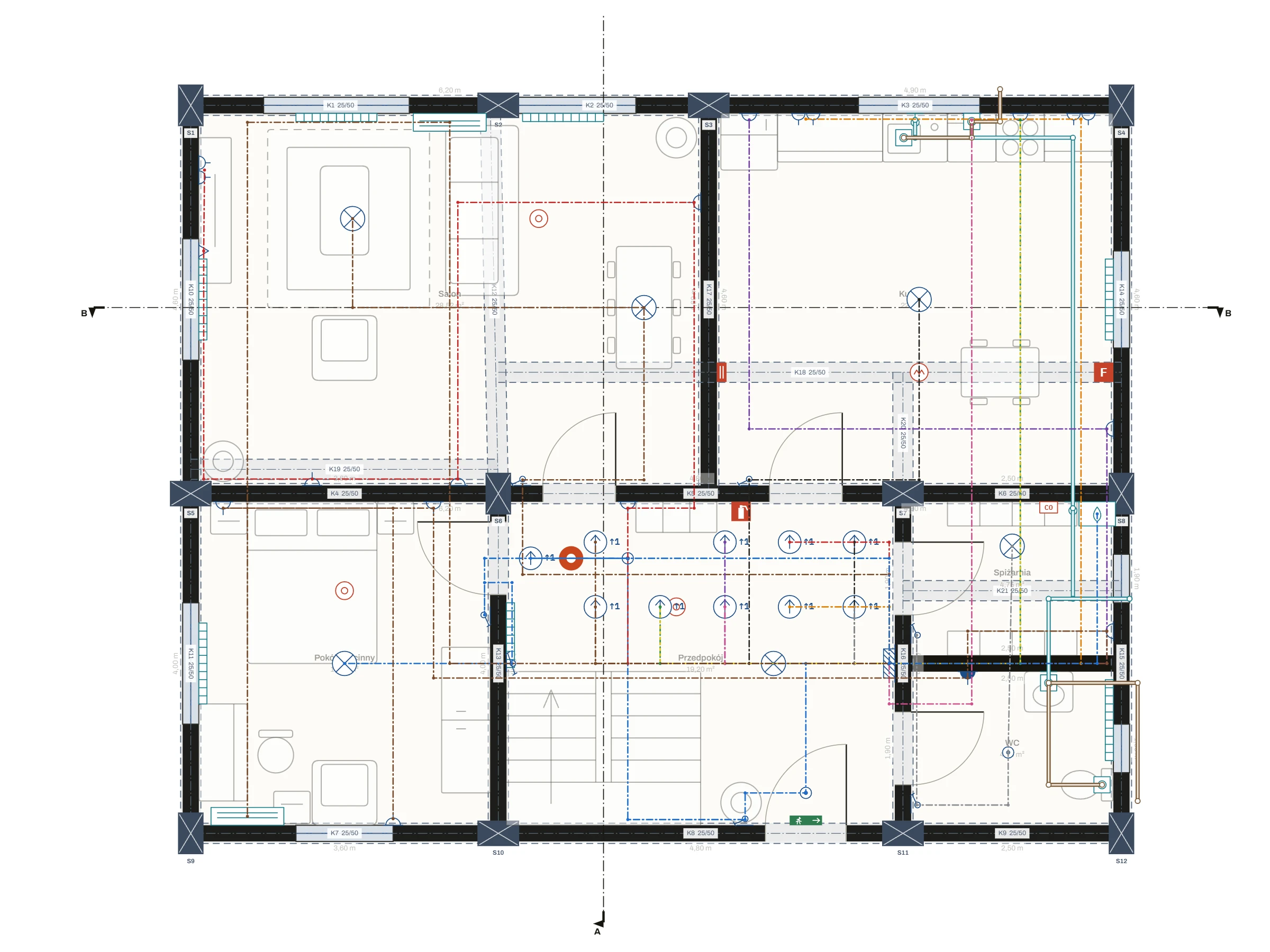

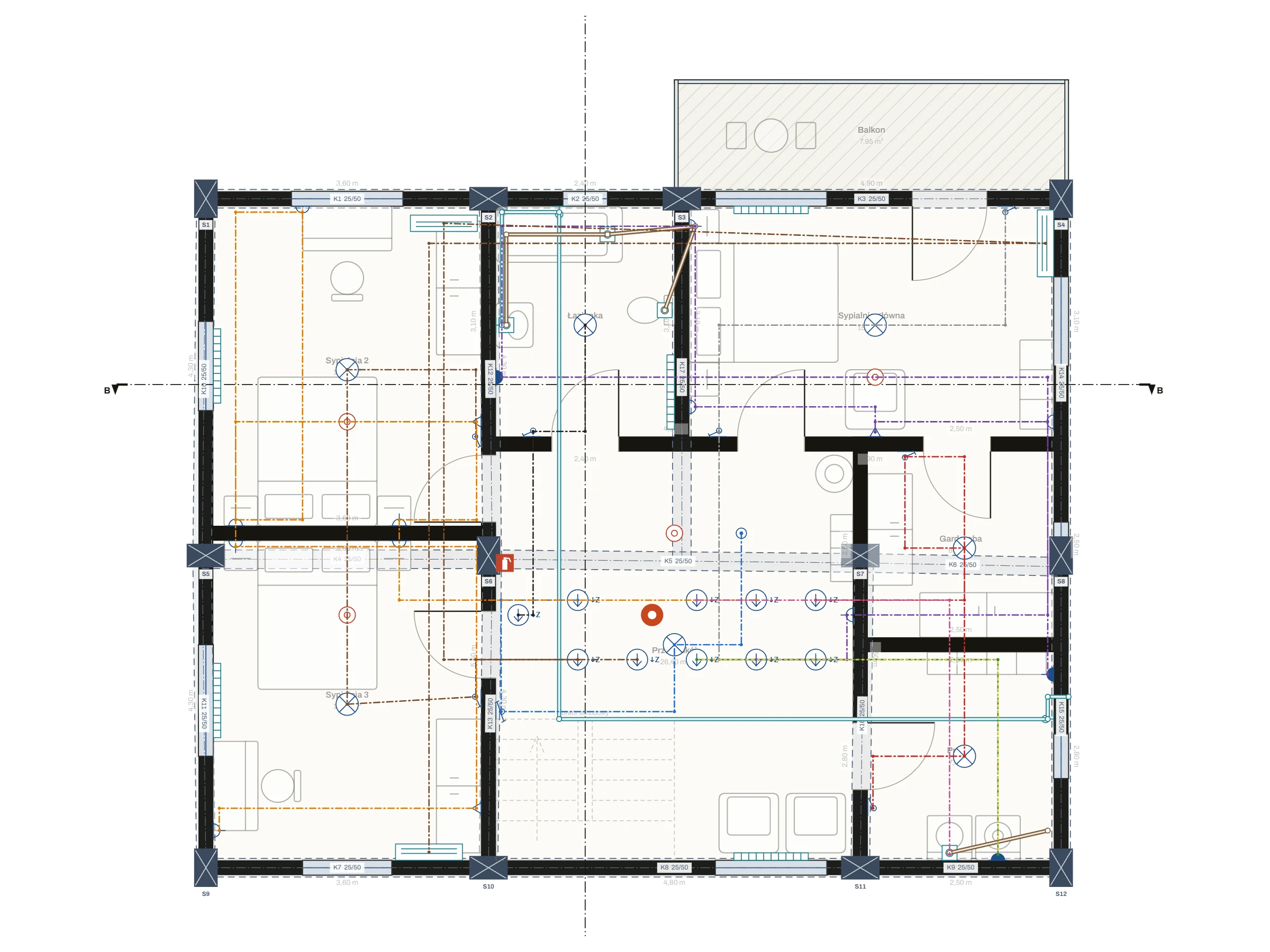

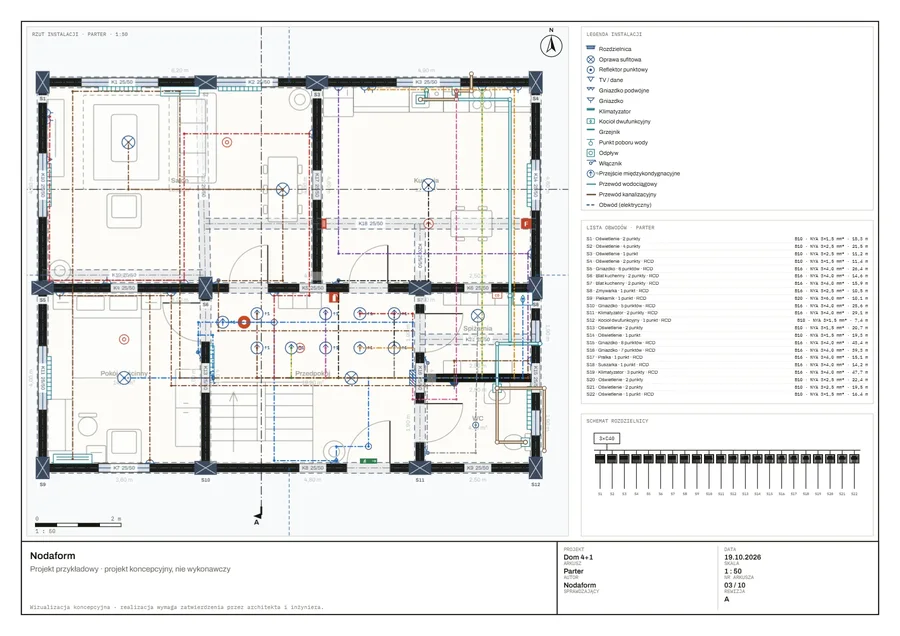

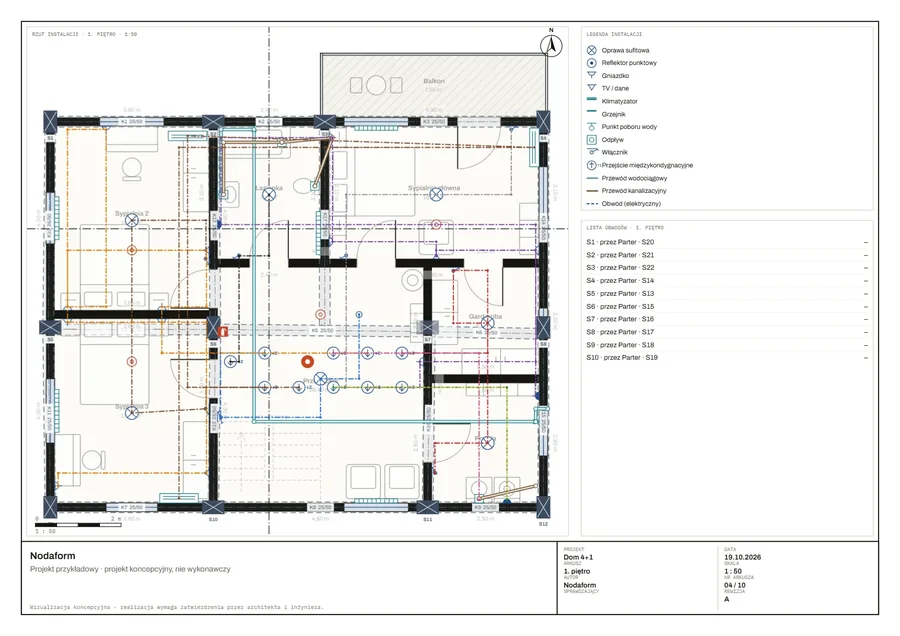

Instalacja elektryczna z 22 obwodami, bez ostrzeżeń.
Każde duże urządzenie (piekarnik, zmywarka, pralka i suszarka, klimatyzatory, kocioł dwufunkcyjny) jest zasilane z własnego obwodu. Oświetlenie podzielono na strefy; każdy obwód oświetleniowy ma mniej niż 25 m. Obwody biegną w stropie, aby nie przecinać belek, i omijają słupy. Gniazdka w pomieszczeniach mokrych są bryzgoszczelne (IP44), a na obu końcach schodów są łączniki schodowe. Piętro jest zasilane z rozdzielnicy na parterze przez 10 przejść międzykondygnacyjnych.
- Moc zainstalowana
- 25,56 kW · współczynnik zapotrzebowania 0,70 → 17,89 kW
- Obciążenie faz
- L1 8,43 · L2 8,70 · L3 8,43 kW · asymetria 3%
- Prąd obliczeniowy
- 29,4 A (najbardziej obciążona faza)
- Wyłącznik główny · WLZ
- 3×C40 · 5×10 mm²
- Symbole
- 30 gniazdek · 4 TV/dane · 17 opraw i reflektorków · 15 włączników · 5 klimatyzatorów · 12 grzejników · 6 punktów poboru wody · 8 odpływów
- Długości tras
- Przewody obwodów ≈ 353 m · woda ≈ 27 m · kanalizacja ≈ 13 m
| Wyłącznik nadprądowy | Obwód | Punkty | Moc | Przewód | Faza |
|---|---|---|---|---|---|
| S1 · B10 | Oświetlenie salonu | 2 | 120 W | 3×1,5 mm² | L1 |
| S2 · B10 | Oświetlenie przedpokoju i pokoju gościnnego | 4 | 136 W | 3×2,5 mm² | L1 |
| S3 · B10 | Oświetlenie kuchni | 1 | 60 W | 3×2,5 mm² | L1 |
| S4 · B10 | Oświetlenie spiżarni i WC | 2 | 68 W | 3×1,5 mm² | L1 |
| S5 · B16 | Gniazdka w salonie i przedpokoju | 6 | 1900 W | 3×4,0 mm² | L2 |
| S6 · B16 | Gniazdka nad blatem kuchennym | 2 | 2100 W | 3×4,0 mm² | L1 |
| S7 · B16 | Gniazdko lodówki i stołu jadalnego | 2 | 550 W | 3×4,0 mm² | L1 |
| S8 · B16 | Zmywarka | 1 | 2000 W | 3×2,5 mm² | L3 |
| S9 · B20 | Piekarnik | 1 | 3000 W | 3×6,0 mm² | L1 |
| S10 · B16 | Gniazdka w pokoju gościnnym, spiżarni i WC | 5 | 1500 W | 3×4,0 mm² | L3 |
| S11 · B16 | Klimatyzatory · salon i pokój gościnny | 2 | 2400 W | 3×4,0 mm² | L3 |
| S12 · B10 | Kocioł dwufunkcyjny | 1 | 150 W | 3×1,5 mm² | L1 |
| S13 · B10 | Oświetlenie garderoby i pralni | 2 | 120 W | 3×1,5 mm² | L1 |
| S14 · B10 | Oświetlenie sypialni głównej | 1 | 60 W | 3×1,5 mm² | L3 |
| S15 · B16 | Gniazdka w sypialniach 2 i 3 | 8 | 2100 W | 3×4,0 mm² | L2 |
| S16 · B16 | Gniazdka w sypialni głównej, łazience, przedpokoju i pralni | 7 | 1950 W | 3×4,0 mm² | L1 |
| S17 · B16 | Pralka | 1 | 2200 W | 3×4,0 mm² | L2 |
| S18 · B16 | Suszarka | 1 | 2500 W | 3×4,0 mm² | L2 |
| S19 · B16 | Klimatyzatory · trzy sypialnie | 3 | 2400 W | 3×4,0 mm² | L3 |
| S20 · B10 | Oświetlenie sypialni 2 i 3 | 2 | 120 W | 3×2,5 mm² | L1 |
| S21 · B10 | Przedpokój na piętrze (łącznik schodowy) | 2 | 68 W | 3×2,5 mm² | L3 |
| S22 · B10 | Oświetlenie łazienki | 1 | 60 W | 3×1,5 mm² | L1 |
Przekroje przewodów zwiększono ze względu na spadek napięcia i liczbę obwodów biegnących tą samą trasą. Obwody pomieszczeń mokrych i gniazdek są zabezpieczone wyłącznikiem różnicowoprądowym 30 mA.

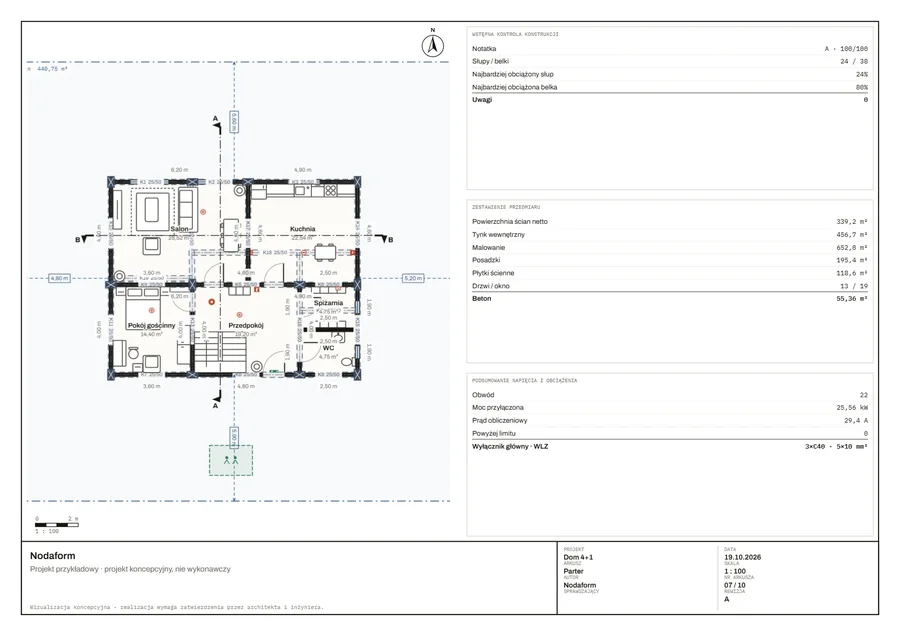

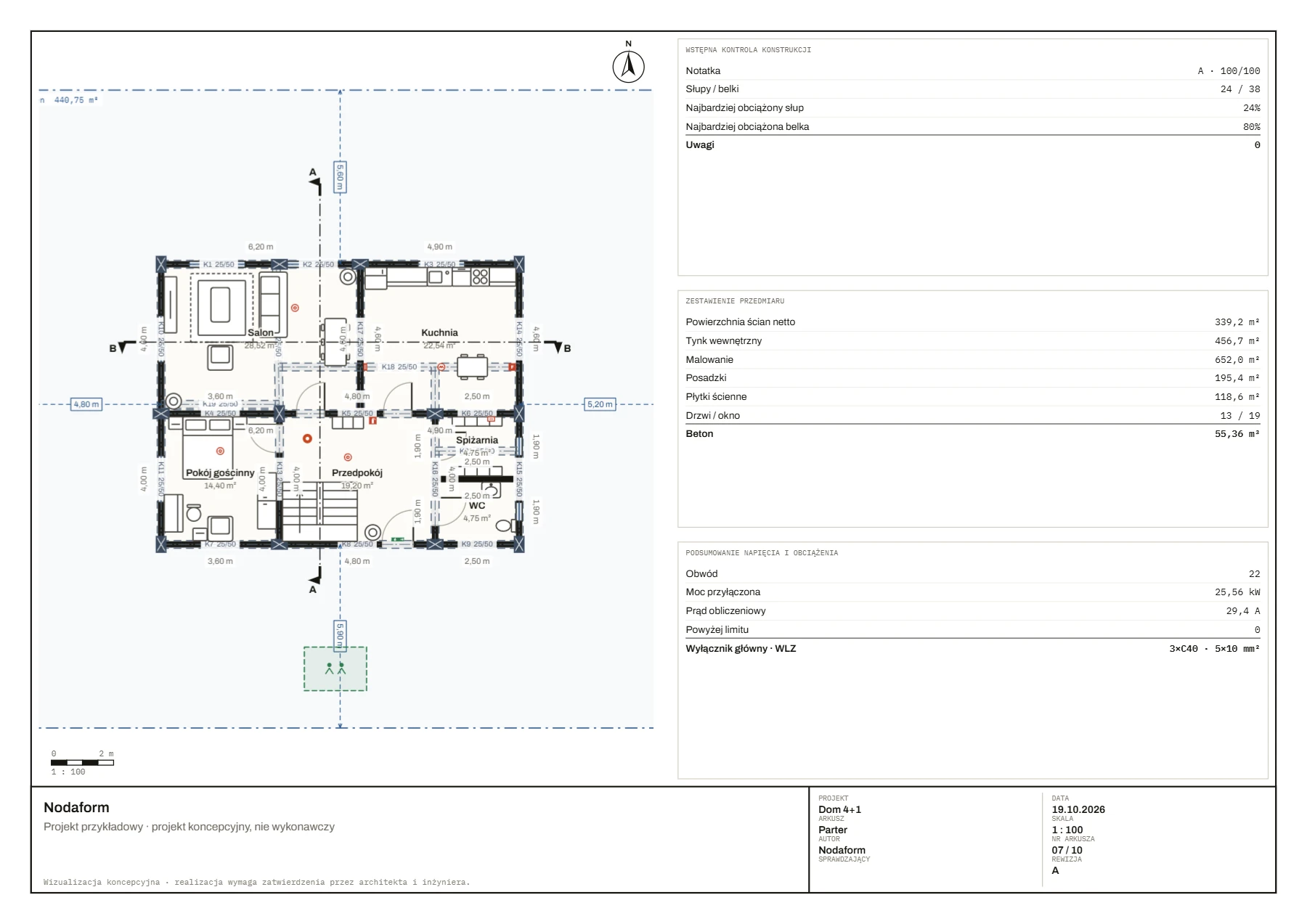

Wstępna kontrola konstrukcji: A · 100/100
Słupy stoją w tych samych osiach na obu kondygnacjach, a połowa z nich jest obrócona o 90°, aby zrównoważyć sztywność w obu kierunkach. Wszystkie ściany piętra opierają się na belkach. Pierwsza próba dostała ocenę C: był słup bez podparcia, ściany oparte na stropie zamiast na belce, niezrównoważona sztywność w dwóch kierunkach i belka z wolnym końcem. Każdy z tych problemów poprawiono według sugestii edytora.
- 24 słupy (30×50) i 38 belek (25/50) · strop 14 cm
- Najbardziej obciążony słup 24% · najbardziej obciążona belka 80%
- Ciężar budynku ≈ 2375 kN · okres T ≈ 0,38 s (TBDY 2018)
To kontrola wstępna; do pozwolenia na budowę potrzebny jest projekt konstrukcyjny.

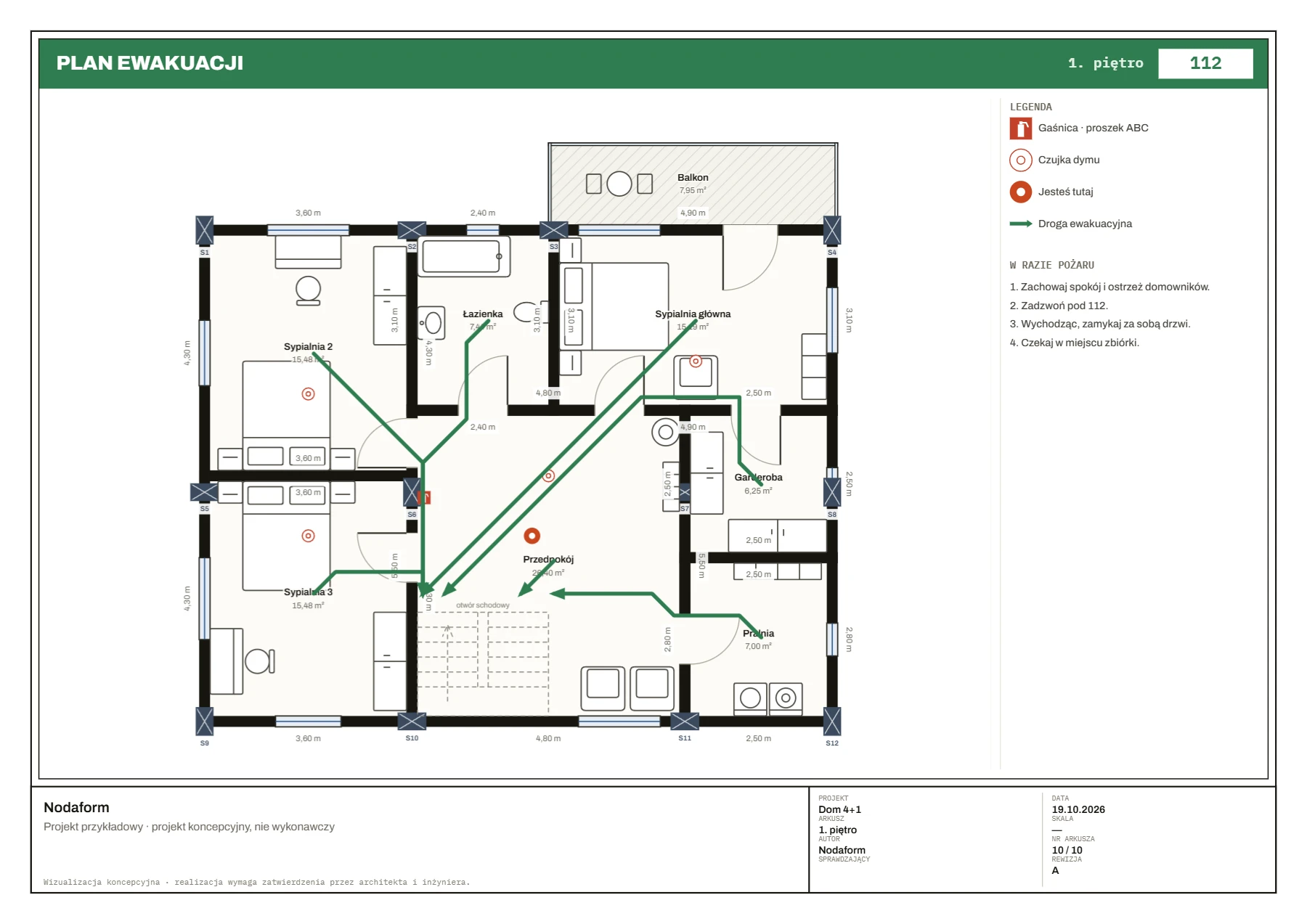

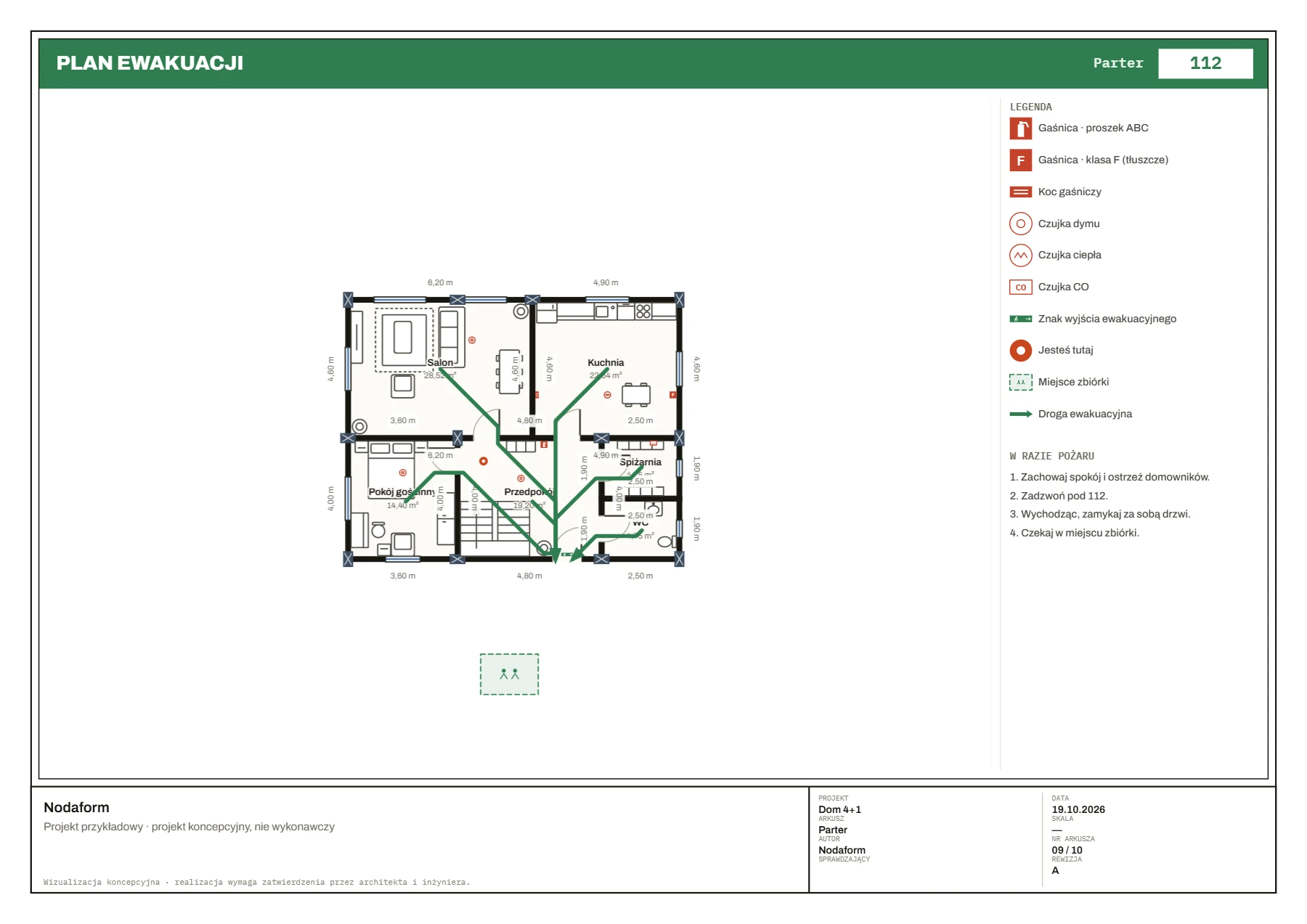

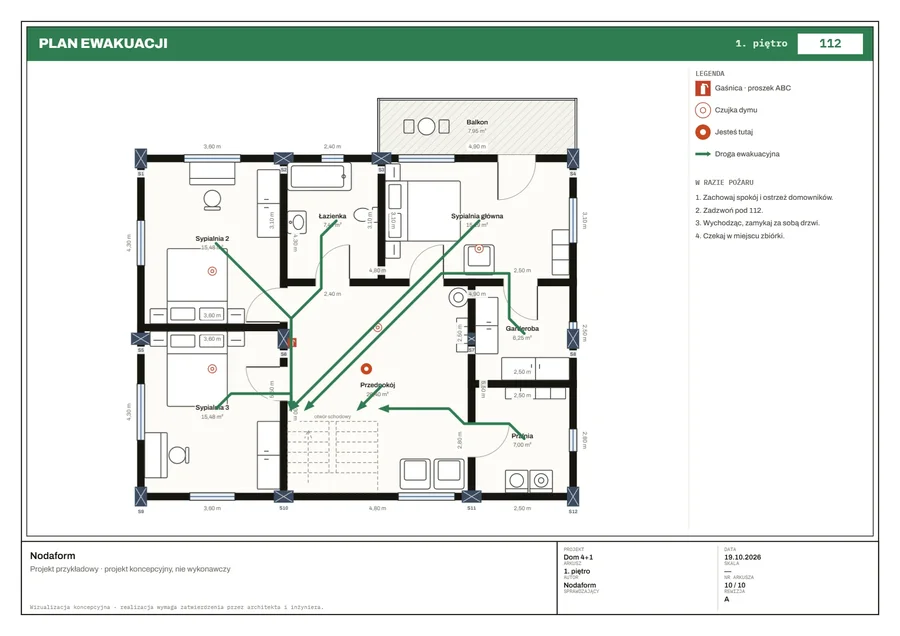

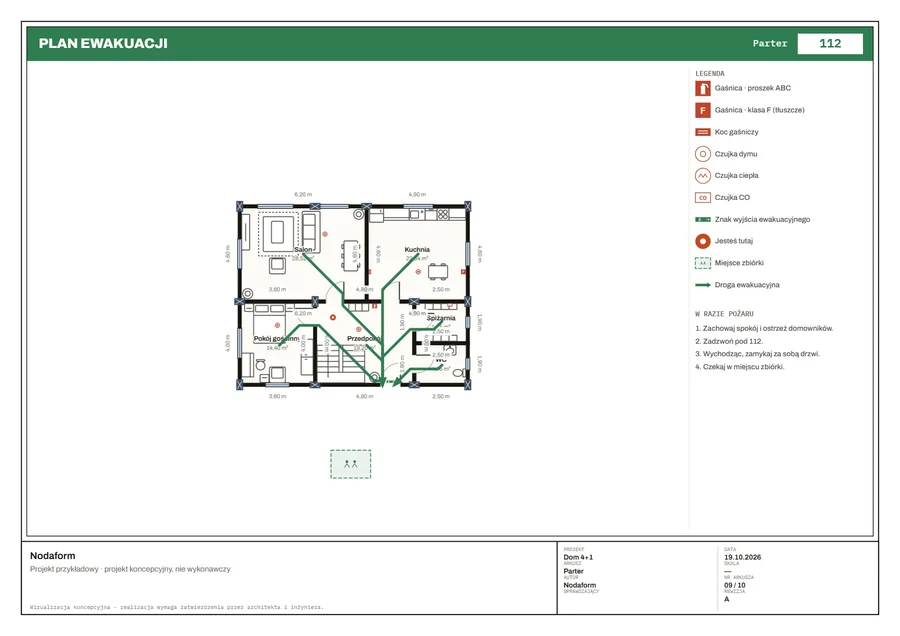

Sprzęt ppoż., kontrola i plan ewakuacji.
Czujki dymu w każdej sypialni, w salonie i w obu przedpokojach; w kuchni czujka ciepła, gaśnica klasy F i koc gaśniczy; czujka CO obok kotła dwufunkcyjnego; na każdej kondygnacji gaśnica proszkowa ABC. Kontrola pożarowa (przepisy tureckie, budynek mieszkalny) nie wykazuje uwag. Miejsce zbiórki jest w ogrodzie przed domem.
Przedmiar i koszty, z tego samego planu.
Przedmiar i szacunek kosztów obliczono z wymiarów samego rzutu; w modelu BIM zdefiniowano materiały projektu (ściany zewnętrzne z betonu komórkowego), wykrywanie kolizji wykazało zero naruszeń, a model wyeksportowano do IFC.
| Długość ścian zewnętrznych / wewnętrznych | 82,0 / 59,6 m |
| Tynk wewnętrzny | 456,7 m² |
| Malowanie | 652,0 m² |
| Wykończenie podłóg (suche / mokre) | 153,6 / 41,7 m² |
| Płytki ścienne | 118,6 m² |
| Drzwi / okno | 13 / 19 szt. |
| Żelbet (słupy, belki, stropy) | 55,4 m³ |
| Stan surowy | ₺2.222.289 |
| Prace wykończeniowe | ₺1.147.725 |
| Instalacje | ₺641.215 |
| Rezerwa na ryzyko (8%) | ₺320.898 |
| Razem (±20%) | ₺4.332.127 |
| Za m² brutto | ₺19.332 |
Koszt to szacunek według domyślnych tureckich cen jednostkowych edytora; nie obejmuje działki, pozwoleń ani kosztów projektu.

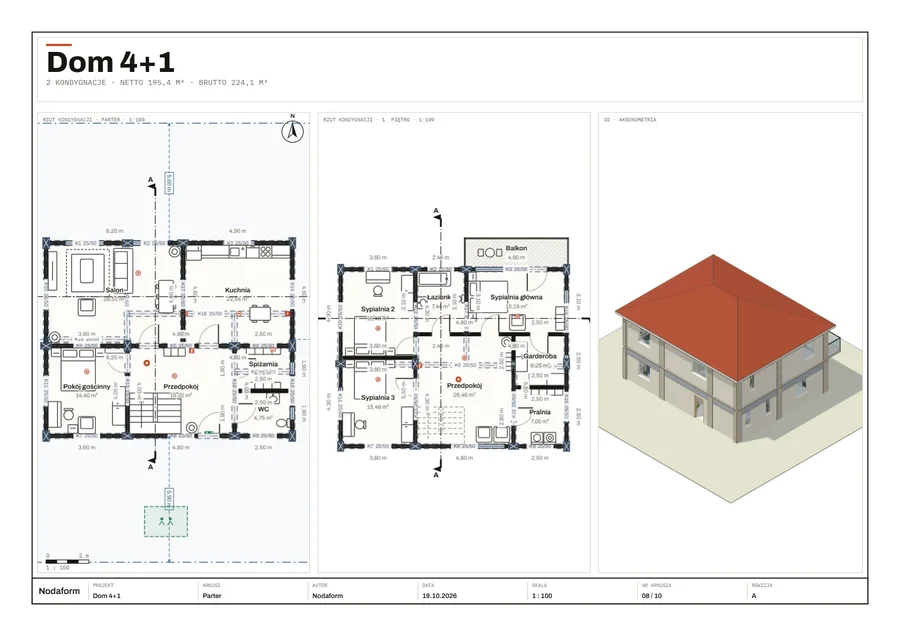

Dziesięć arkuszy, jeden PDF.
Wszystkie w formacie A3, każdy z własną tabliczką rysunkową. PDF jest wektorowy, więc linie pozostają ostre po powiększeniu.
W którym planie jest każda część tego projektu?
FREE
Rzut i 3D jednej kondygnacjiPokoje, drzwi i okna, 30 podstawowych obiektów, słupy i belki, parter i 1. piętro; widok 3D i PNG rzutu każdej kondygnacji.
PLUS
Rysunki i kontroleWszystkie kondygnacje i dach kopertowy w 3D, przekroje i elewacje, balkon, instalacje elektryczne i wod-kan, wstępna kontrola konstrukcji, sprzęt przeciwpożarowy, arkusze PDF w skali.
PRO
Prezentacja i obliczeniaRender AI i asystent, kontrola pożarowa i arkusz planu ewakuacji, kontrola instalacji w pomieszczeniach mokrych, przedmiar, szacowanie kosztów, DXF.
ULTIMATE
Symulacja i BIMSymulacja napięcia i obciążenia (wyłączniki, przewody, równowaga faz), materiały BIM, wykrywanie kolizji i IFC.
Najczęściej zadawane pytania
Czy ten projekt naprawdę narysowano w Nodaform?
Tak. Pokoje, drzwi, meble, słupy i belki, instalacje oraz sprzęt przeciwpożarowy rozmieszczono narzędziami edytora. Rzuty, przekroje, elewacje i arkusze to wynik samego edytora; obrazy wnętrz i zewnętrza to render AI z edytora.
Czy mogę użyć tego rzutu dla własnego domu?
Możesz z niego czerpać pomysły i porównywać go z własnym rzutem podczas rysowania. To projekt koncepcyjny; do budowy projekt architektoniczny, konstrukcyjny, elektryczny i sanitarny przygotowują i zatwierdzają uprawniony architekt i inżynier.
Ocena konstrukcji to A. Czy to znaczy, że ten dom jest odporny na trzęsienia ziemi?
Nie. Wstępna kontrola konstrukcji z grubsza sprawdza przybliżone wymiary i rozmieszczenie słupów, belek i stropów według TBDY 2018 i TS 500; nie zastępuje badań geotechnicznych, obliczeń zbrojenia ani projektu konstrukcyjnego.
