Progetto di esempio · 01

Un duplex 4+1, dall'inizio alla fine in Nodaform.

Una casa indipendente su due piani, con quattro camere da letto e due servizi igienici. Disegnata nell'editor, dai muri alle prese e dai pilastri alla planimetria di emergenza. Il controllo della pianta, la pre-verifica strutturale, la simulazione della tensione, il controllo degli impianti e il rilevamento interferenze BIM non danno avvisi.

Scarica le tavole (PDF)
195,4m² di superficie netta
4+12 piani · 2 servizi igienici
22circuiti elettrici
Apre-verifica strutturale · 100/100
Casa duplex 4+1Render IA · esterni
Render esterno del duplex 4+1: due piani, tetto a padiglione in tegole, porta d'ingresso sulla facciata sud e giardino
Render IA dal 3D della planimetria · Pro
Scheda del progetto

Casa duplex 4+1

Una casa su due piani su un lotto di 440 m², con distanze dai confini di 4,80–5,90 m su tutti e quattro i lati. Zona giorno al piano terra, camere da letto al piano superiore. L'ingresso è a sud; cucina e soggiorno si affacciano sul giardino a nord e la camera matrimoniale ha un balcone.

Ogni disegno, tabella e cifra di questa pagina proviene dallo stesso progetto. Le tavole e i disegni sono l'output dell'editor stesso; le immagini di interni ed esterni sono render IA.

Progetto di esempio · progetto di massima, non esecutivo

Lotto
440,75 m² · distanze dai confini 4,80 / 5,20 / 5,60 / 5,90 m
Area
2 piani · netti 195,4 m² · lordi 224,1 m²
Stanze
Soggiorno, cucina, 4 camere da letto, cabina armadio e lavanderia, dispensa, bagno, WC separato, balcone
Altezza
Altezza di piano 2,80 m + solaio 20 cm · porte 2,10 m · davanzale 90 cm
Tetto
Tetto a padiglione · pendenza 25° · gronda 50 cm · tegole
Struttura
Cemento armato · 24 pilastri, 38 travi · solaio 14 cm
Muro
Calcestruzzo aerato 20 cm · U ≈ 0,57 W/m²K (senza cappotto)
Elettrico
Trifase · interruttore generale 3×C40 · linea montante 5×10 mm²
Riscaldamento
Caldaia (in dispensa) · 12 radiatori · 5 condizionatori split
Piante

Piante: si vive sotto, le camere sono sopra.

Tutte le stanze si aprono sul disimpegno; una scala a U collega i disimpegni dei due piani. Il disimpegno è largo più di 1,20 m, le porte delle stanze sono da 90 cm e la porta di casa da 100 cm. Poiché le stanze sono più di tre, bagno e WC sono separati (Regolamento turco di zonizzazione delle aree pianificate, artt. 29 e 39). Anche gli spazi liberi davanti agli arredi hanno superato il controllo della pianta dell'editor.

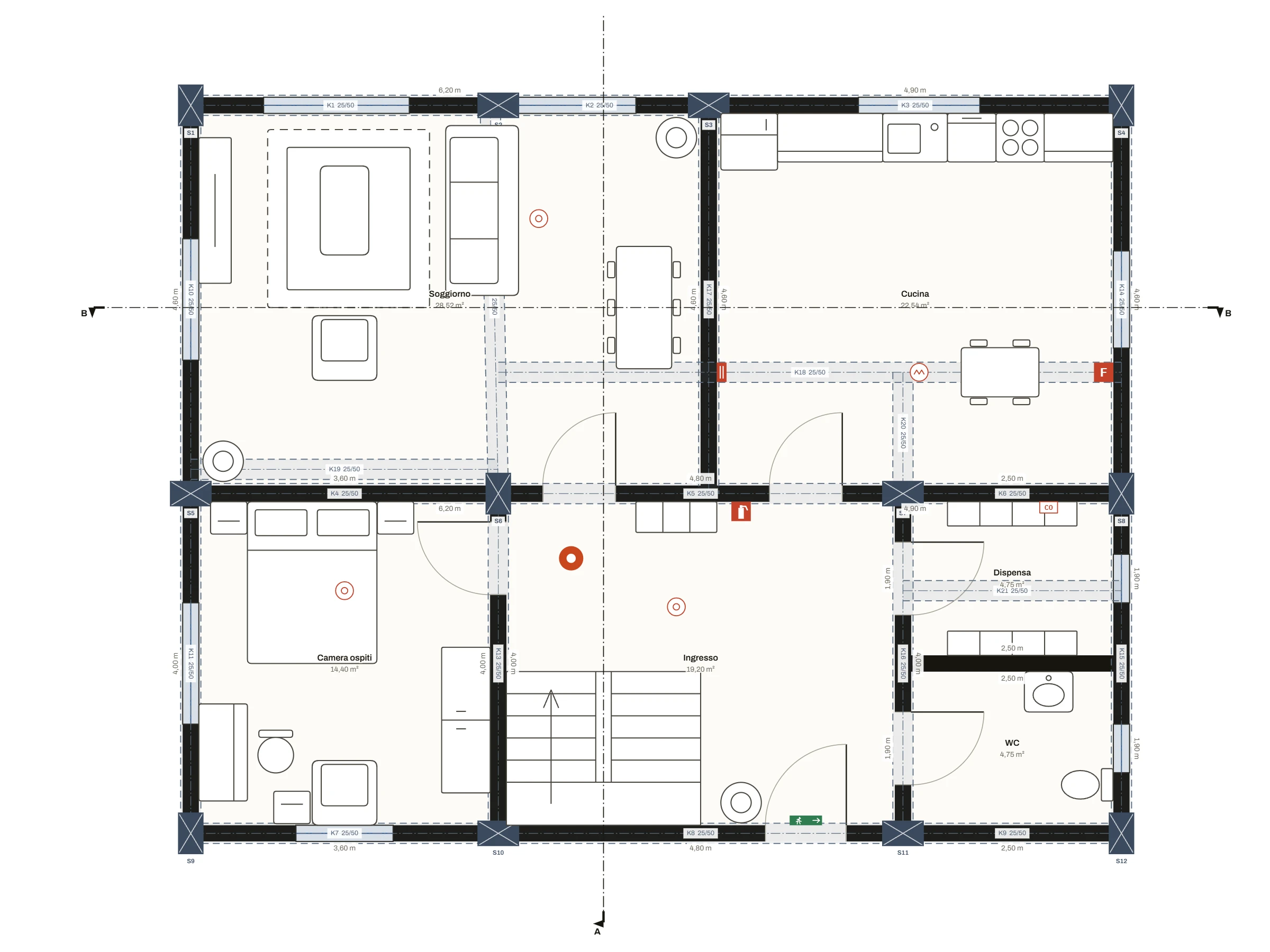

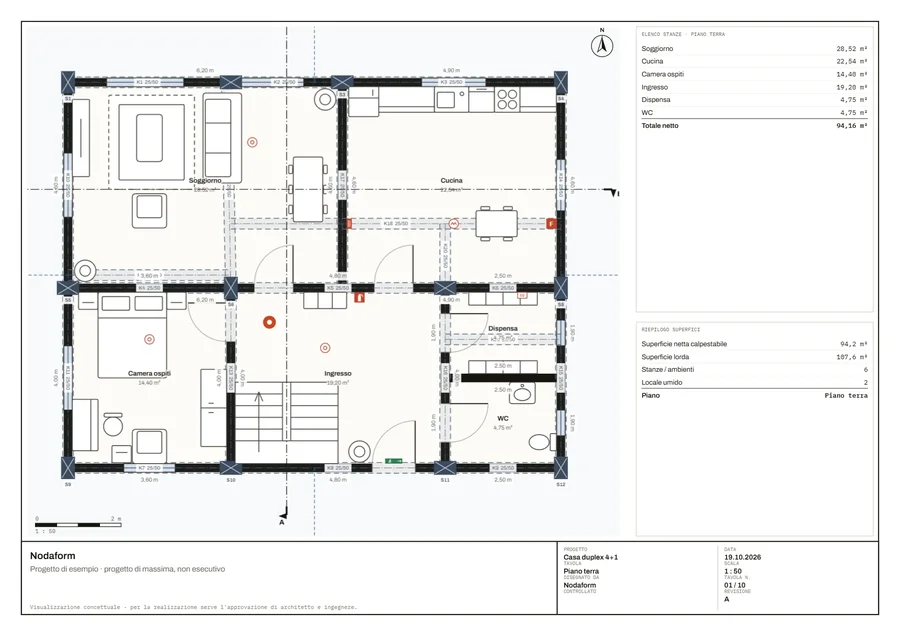

Pianta del piano terra: soggiorno, cucina, camera ospiti, ingresso e scala, dispensa e WC, con pilastri e travi
Piano terra · netti 94,16 m²

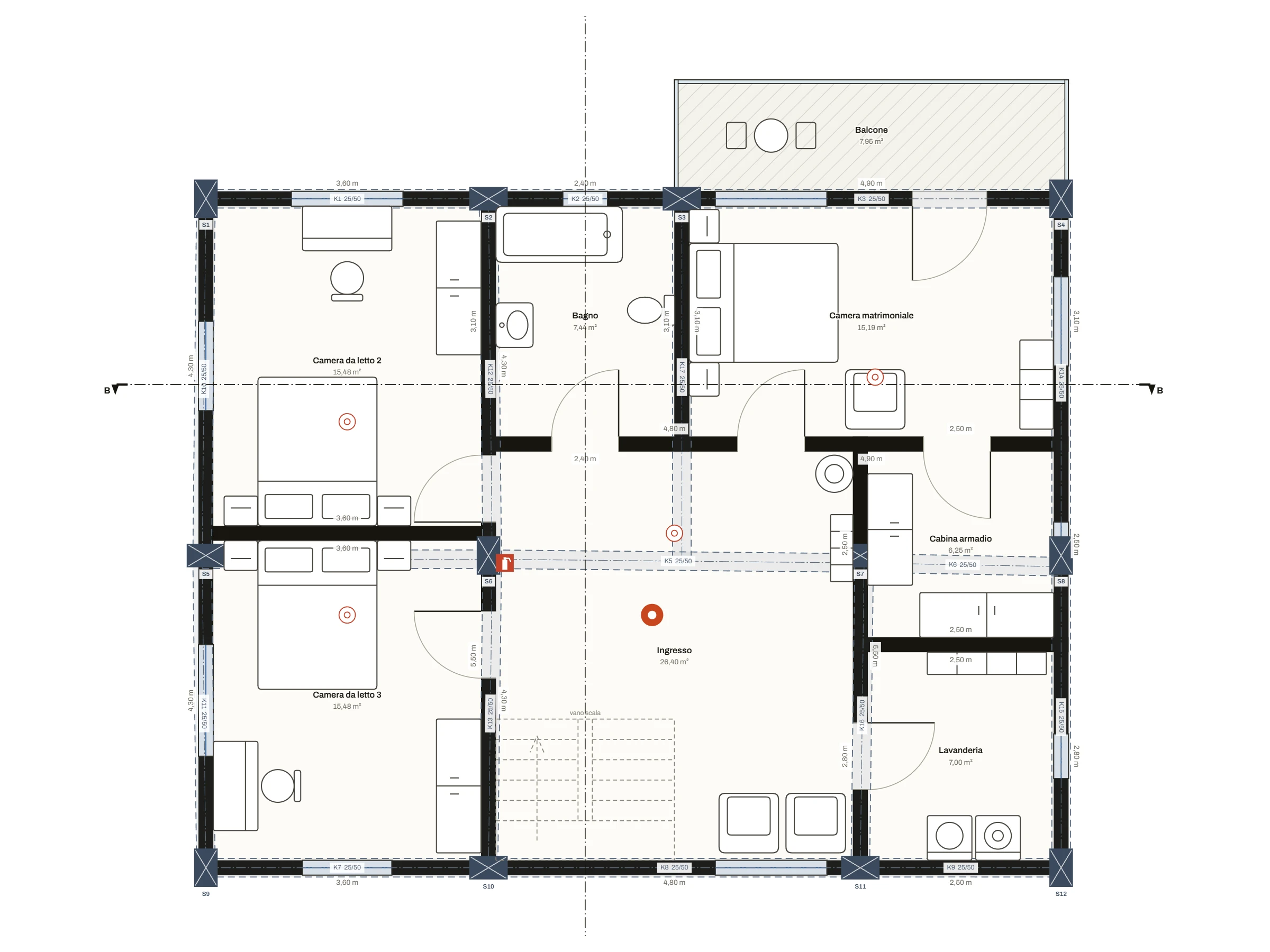

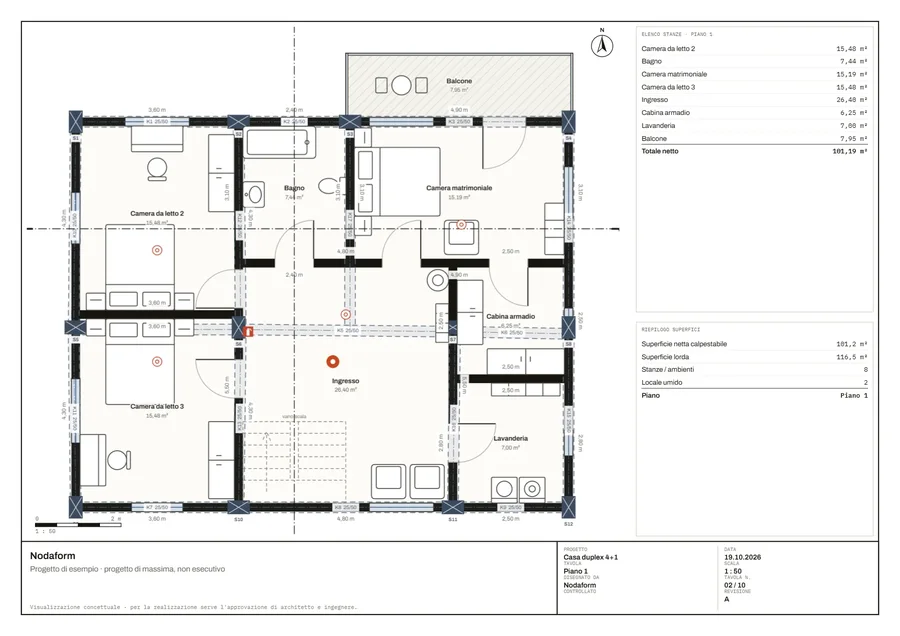

Pianta del piano 1: camera matrimoniale con balcone, cabina armadio, due camere da letto, bagno, lavanderia e disimpegno
Piano 1 · netti 101,19 m² (balcone incluso)
Piano terra
Soggiorno28,52 m²
Cucina22,54 m²
Camera ospiti14,40 m²
Ingresso19,20 m²
Dispensa4,75 m²
WC4,75 m²
Netta / lorda94,16 / 107,64 m²
1° piano
Camera matrimoniale15,19 m²
Cabina armadio6,25 m²
Camera da letto 215,48 m²
Camera da letto 315,48 m²
Bagno7,44 m²
Lavanderia7,00 m²
Ingresso26,40 m²
Balcone7,95 m²
Netta / lorda101,19 / 116,45 m²
3D e render

Dalla stessa pianta, vista 3D e render.

Il modello 3D nasce direttamente dalla planimetria: due piani, tetto a padiglione, pilastri e parapetto del balcone in vetro. Le immagini degli interni sono state riprese dalla telecamera di ciascuna stanza; arredi, porte, finestre, rilevatore di fumo ed estintore sono nell'immagine esattamente dove si trovano in pianta.

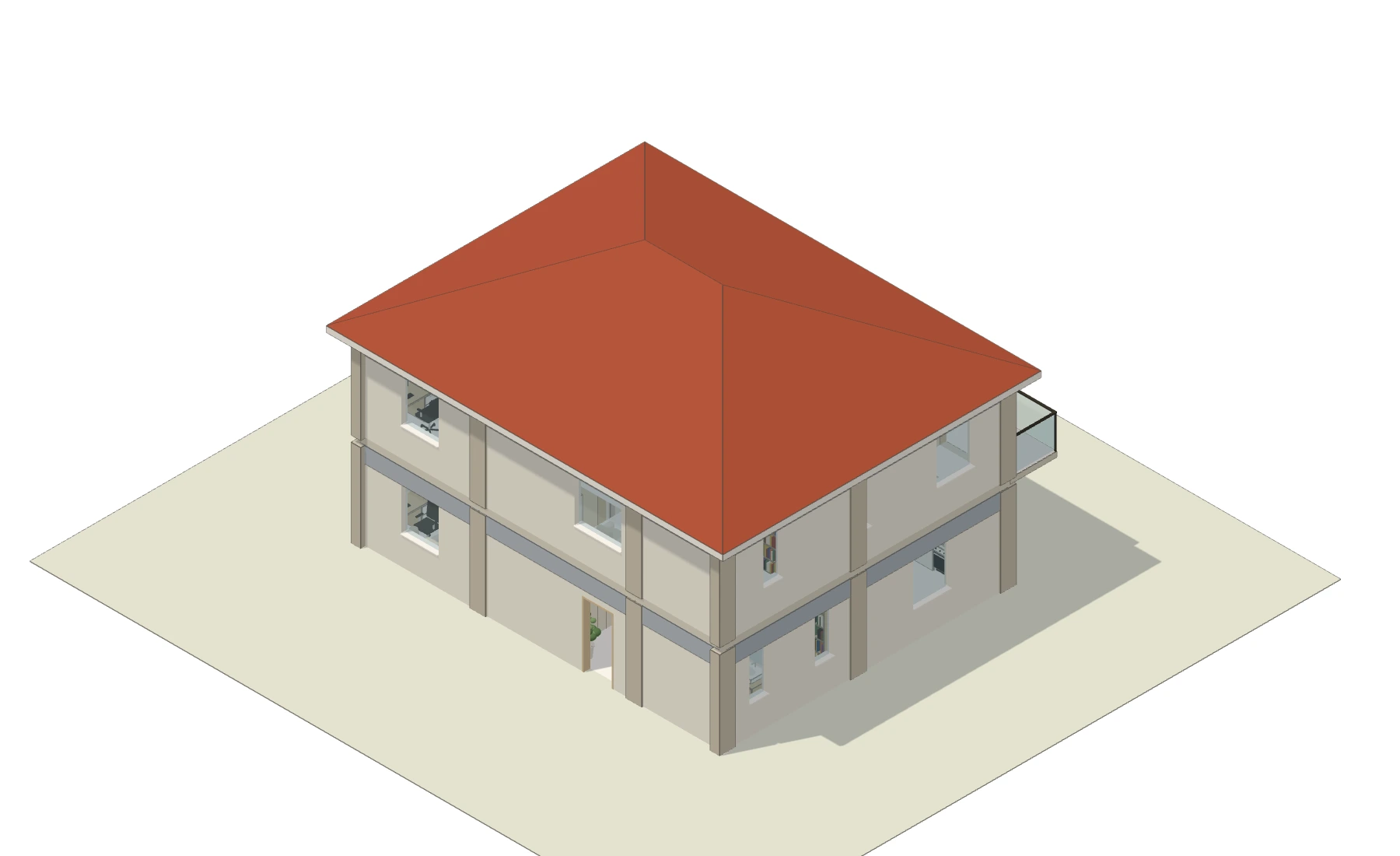

Vista 3D nell'editor: due piani, tetto a padiglione e balcone
3D nell'editor · tutti i piani e il tetto
Render del soggiorno: divano grigio, poltrona, tavolo da pranzo e travi a soffitto
Soggiorno · Moderno · giorno
Render della cucina: frigorifero, lavello sotto la finestra, lavastoviglie, forno, estintore e coperta antifiamma
Cucina · Scandinavo · giorno
Render della camera matrimoniale: letto matrimoniale con biancheria di lino e poltrona, luce del tramonto
Camera matrimoniale · Japandi · tramonto
Render del bagno: lavabo con specchio, vasca sotto la finestra e WC
Bagno · Moderno · giorno
Render della camera da letto: armadio, scrivania e letto matrimoniale
Camera da letto 2 · Scandinavo · giorno

Un render è un suggerimento visivo; per misure e disposizione fa fede la planimetria.

Sezione e prospetto

Due sezioni, quattro prospetti.

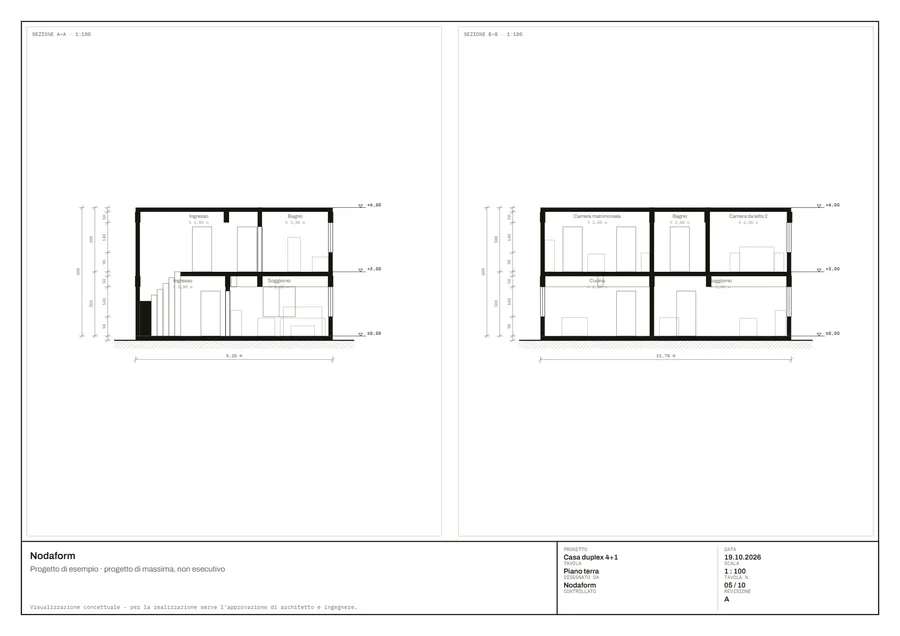

La sezione A–A passa per la scala, la sezione B–B per soggiorno e cucina. I prospetti derivano dalla planimetria stessa; tetto a padiglione, balcone e finestre compaiono anche sulle facciate.

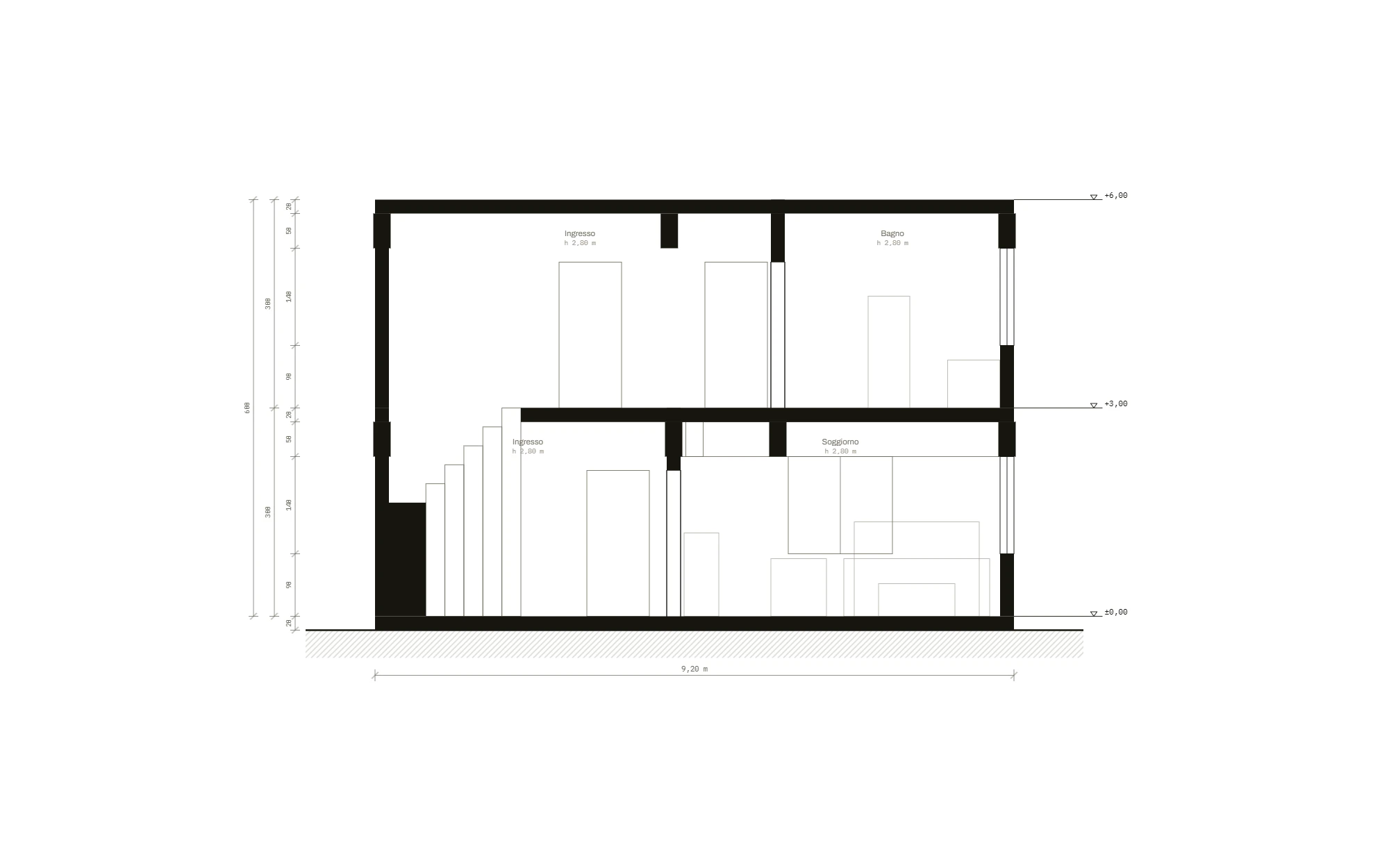

Sezione A–A: scala, ingresso e bagno, altezze di piano e quote
Sezione A–A · sulla scala

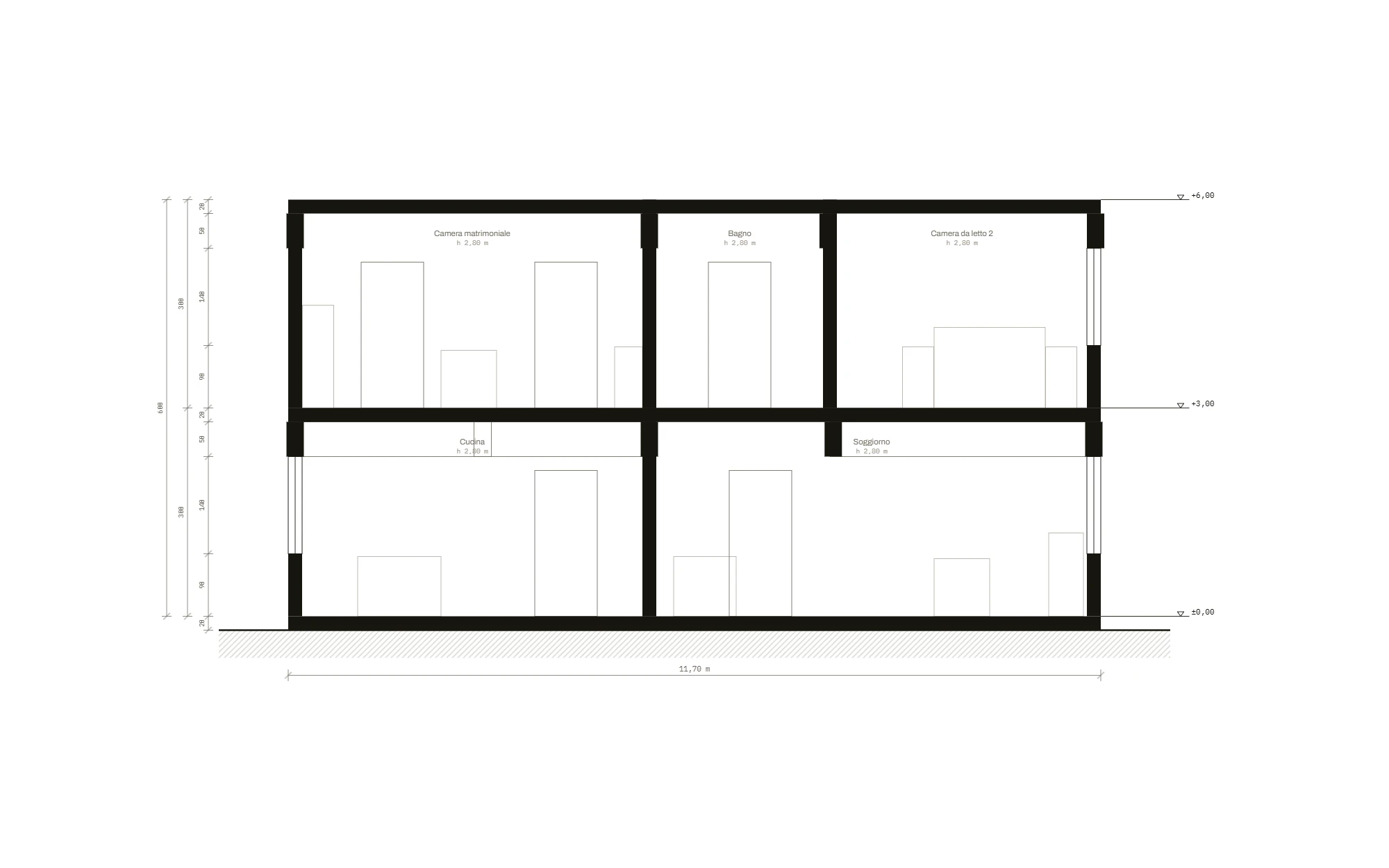

Sezione B–B: soggiorno, cucina e stanze al piano superiore
Sezione B–B · su soggiorno e cucina

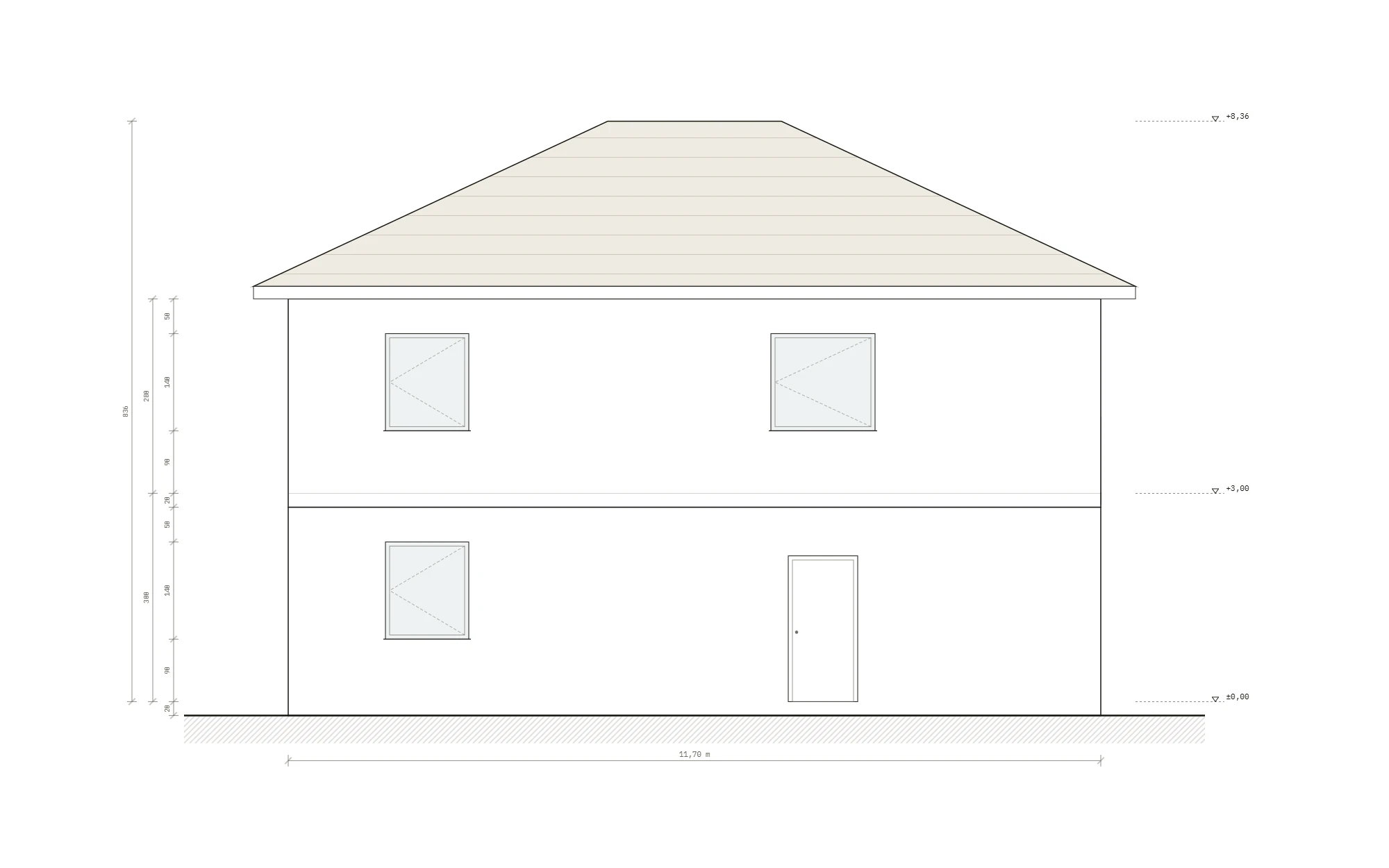

Prospetto sud: porta d'ingresso, finestre e tetto a padiglione
Prospetto sud · facciata d'ingresso
Prospetto est: balcone con parapetto in vetro e tetto a padiglione
Prospetto est · balcone
Impianto elettrico e idraulico

Impianto elettrico con 22 circuiti, senza avvisi.

Ogni grande apparecchio (forno, lavastoviglie, lavatrice e asciugatrice, condizionatori, caldaia) è alimentato dal proprio circuito. L'illuminazione è divisa in zone; ogni linea di illuminazione è sotto i 25 m. I circuiti passano nel solaio per non tagliare le travi e girano attorno ai pilastri. Le prese nei locali umidi sono stagne (IP44) e alle due estremità della scala ci sono deviatori. Il piano superiore è alimentato dal quadro elettrico del piano terra tramite 10 passaggi tra piani.

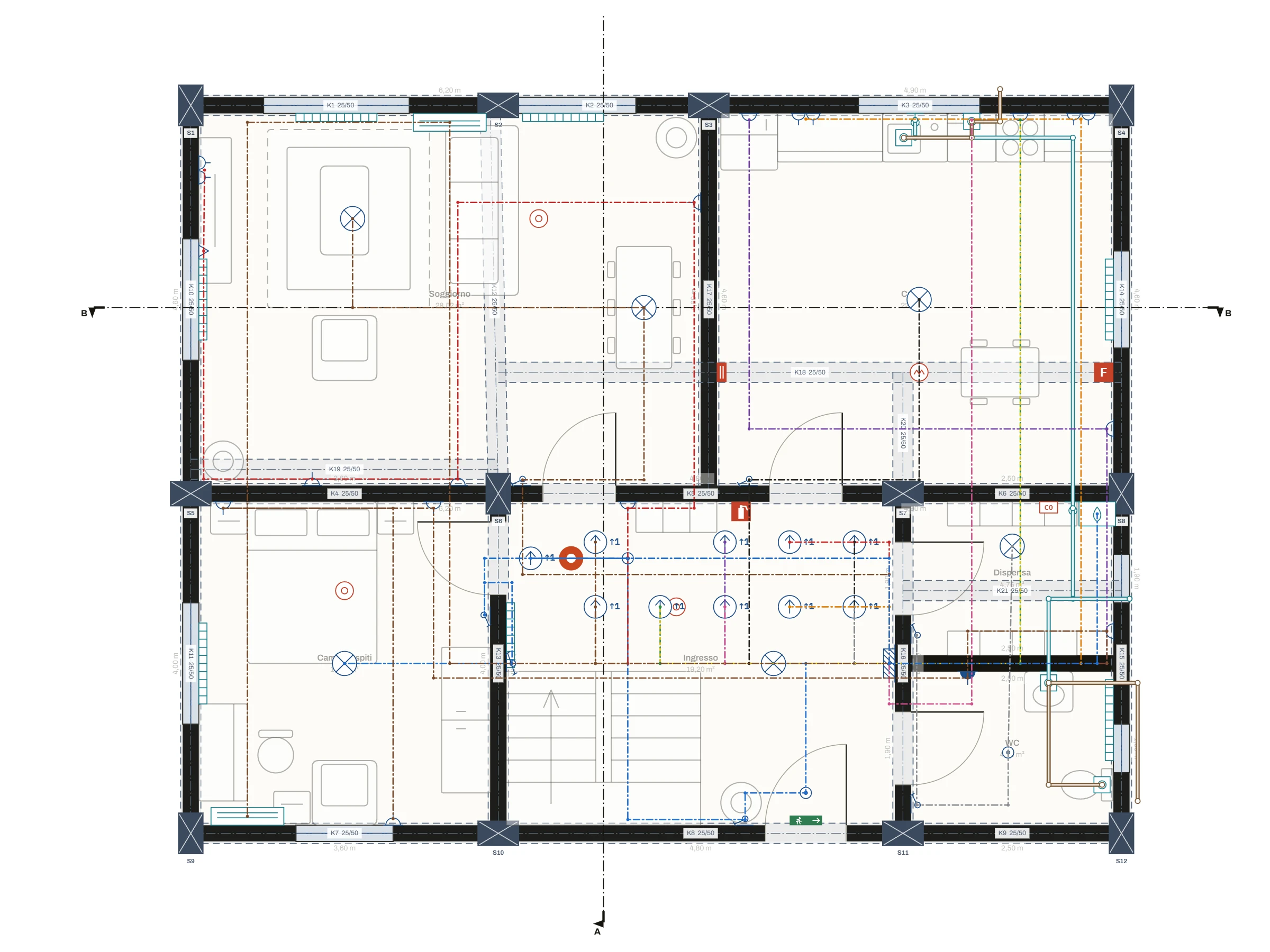

Impianto elettrico e idraulico del piano terra: quadro elettrico, circuiti, prese, apparecchi illuminanti, linee dell'acqua potabile e di scarico
Impianti · Piano terra

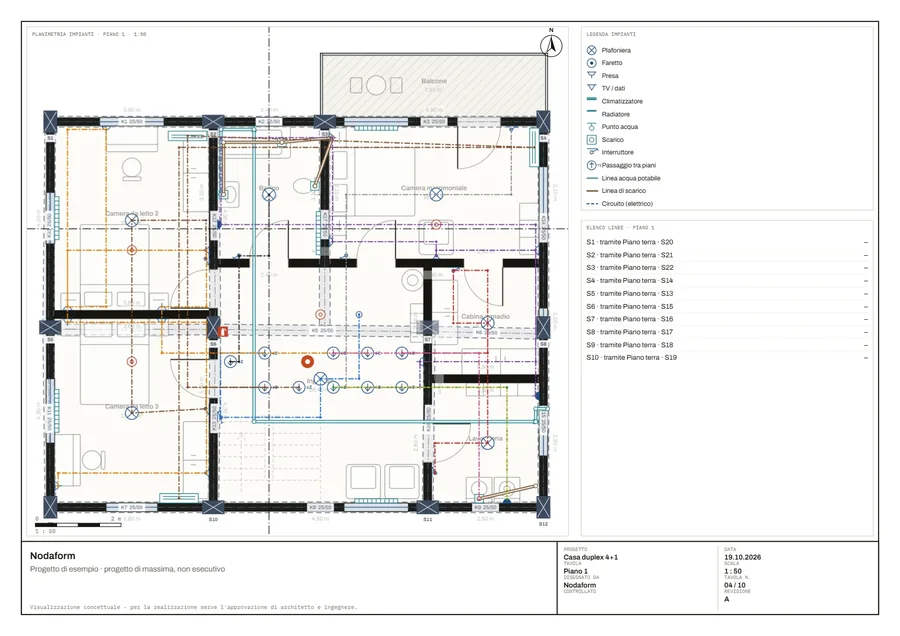

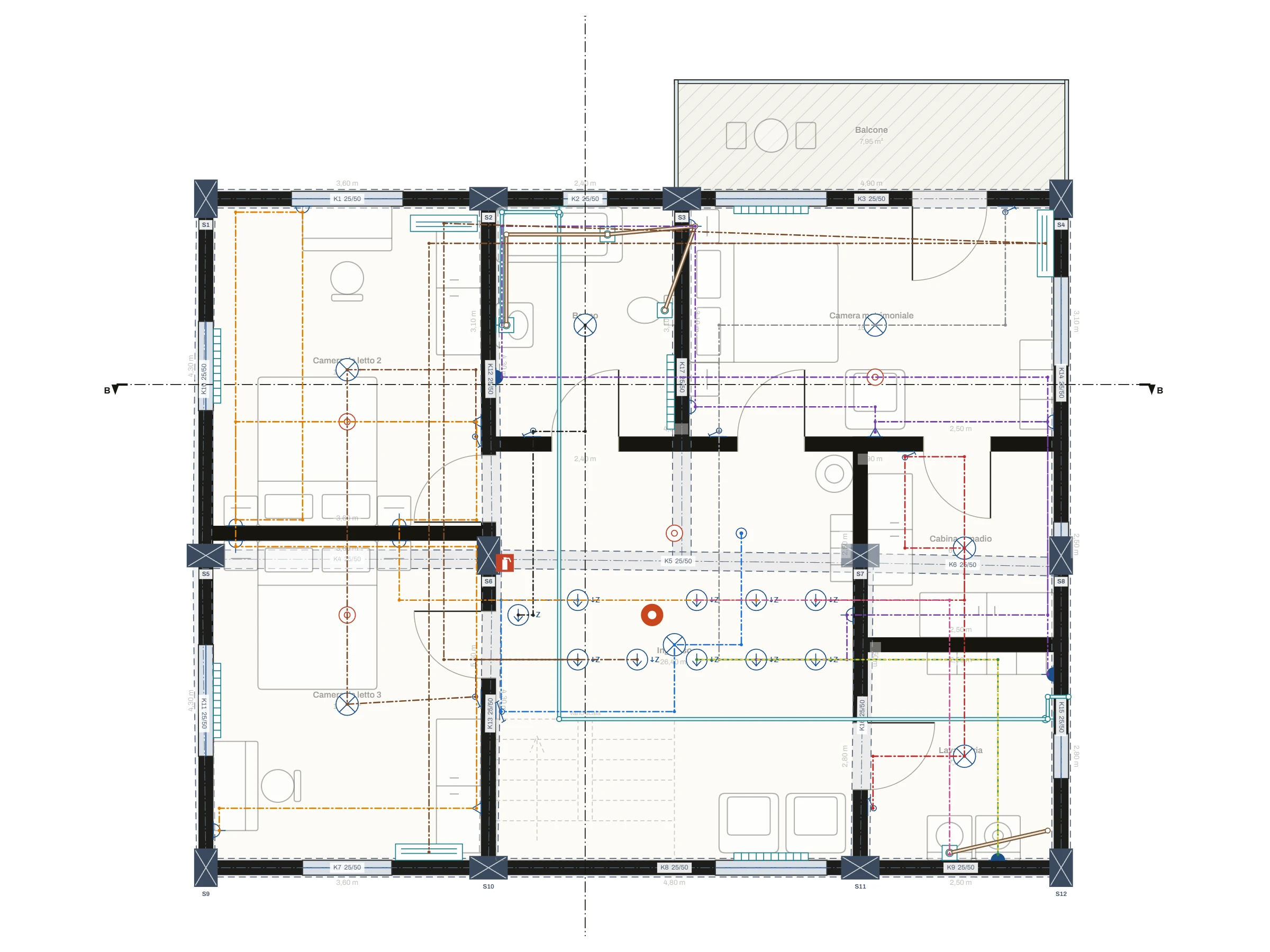

Impianto elettrico e idraulico del piano 1: circuiti che salgono dai passaggi tra piani, linee idriche di bagno e lavanderia
Impianti · Piano 1
Potenza installata
25,56 kW · fattore di domanda 0,70 → 17,89 kW
Carichi per fase
L1 8,43 · L2 8,70 · L3 8,43 kW · squilibrio 3%
Corrente di progetto
29,4 A (fase più carica)
Interruttore generale · montante
3×C40 · 5×10 mm²
Simboli
30 prese · 4 TV/dati · 17 apparecchi illuminanti e faretti · 15 interruttori · 5 condizionatori · 12 radiatori · 6 punti acqua · 8 scarichi
Lunghezze delle linee
Circuiti ≈ 353 m · acqua potabile ≈ 27 m · scarico ≈ 13 m
Interruttore magnetotermicoCircuitoPuntiPotenzaCavoFase
S1 · B10Illuminazione soggiorno2120 W3×1,5 mm²L1
S2 · B10Illuminazione ingresso e camera ospiti4136 W3×2,5 mm²L1
S3 · B10Illuminazione cucina160 W3×2,5 mm²L1
S4 · B10Illuminazione dispensa e WC268 W3×1,5 mm²L1
S5 · B16Prese soggiorno e ingresso61.900 W3×4,0 mm²L2
S6 · B16Prese piano di lavoro cucina22.100 W3×4,0 mm²L1
S7 · B16Presa frigorifero e tavolo da pranzo2550 W3×4,0 mm²L1
S8 · B16Lavastoviglie12.000 W3×2,5 mm²L3
S9 · B20Forno13.000 W3×6,0 mm²L1
S10 · B16Prese camera ospiti, dispensa e WC51.500 W3×4,0 mm²L3
S11 · B16Condizionatori · soggiorno e camera ospiti22.400 W3×4,0 mm²L3
S12 · B10Caldaia1150 W3×1,5 mm²L1
S13 · B10Illuminazione cabina armadio e lavanderia2120 W3×1,5 mm²L1
S14 · B10Illuminazione camera matrimoniale160 W3×1,5 mm²L3
S15 · B16Prese camere da letto 2 e 382.100 W3×4,0 mm²L2
S16 · B16Prese camera matrimoniale, bagno, disimpegno e lavanderia71.950 W3×4,0 mm²L1
S17 · B16Lavatrice12.200 W3×4,0 mm²L2
S18 · B16Asciugatrice12.500 W3×4,0 mm²L2
S19 · B16Condizionatori · tre camere da letto32.400 W3×4,0 mm²L3
S20 · B10Illuminazione camere da letto 2 e 32120 W3×2,5 mm²L1
S21 · B10Disimpegno piano superiore (deviatore)268 W3×2,5 mm²L3
S22 · B10Illuminazione bagno160 W3×1,5 mm²L1

Le sezioni dei cavi sono state aumentate in base alla caduta di tensione e al numero di circuiti sullo stesso percorso. I circuiti dei locali umidi e delle prese sono protetti da un interruttore differenziale da 30 mA.

Struttura portante

Verifica strutturale preliminare: A · 100/100

I pilastri sono sugli stessi allineamenti in entrambi i piani, con metà di essi ruotati di 90° per bilanciare la rigidezza nelle due direzioni. Tutti i muri del piano superiore poggiano su una trave. Al primo tentativo il voto era C: c'erano un pilastro in falso, muri appoggiati sul solaio anziché su una trave, rigidezza sbilanciata nelle due direzioni e una trave con un'estremità libera. Ognuno è stato corretto seguendo il suggerimento dell'editor.

  • 24 pilastri (30×50) e 38 travi (25/50) · solaio 14 cm
  • Pilastro più caricato 24% · trave più caricata 80%
  • Peso dell'edificio ≈ 2.375 kN · periodo T ≈ 0,38 s (TBDY 2018)

È una pre-verifica; per il permesso di costruire serve un progetto strutturale.

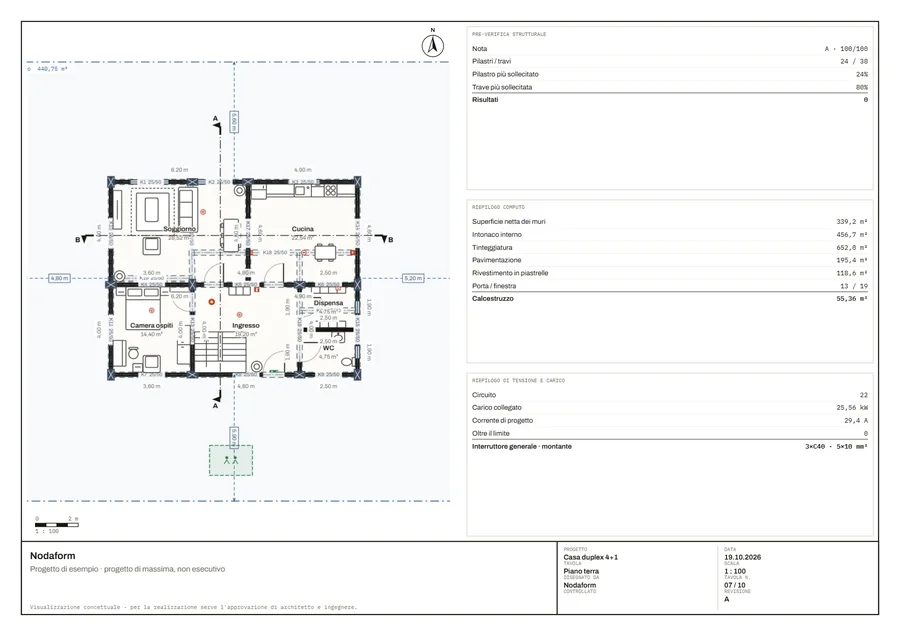

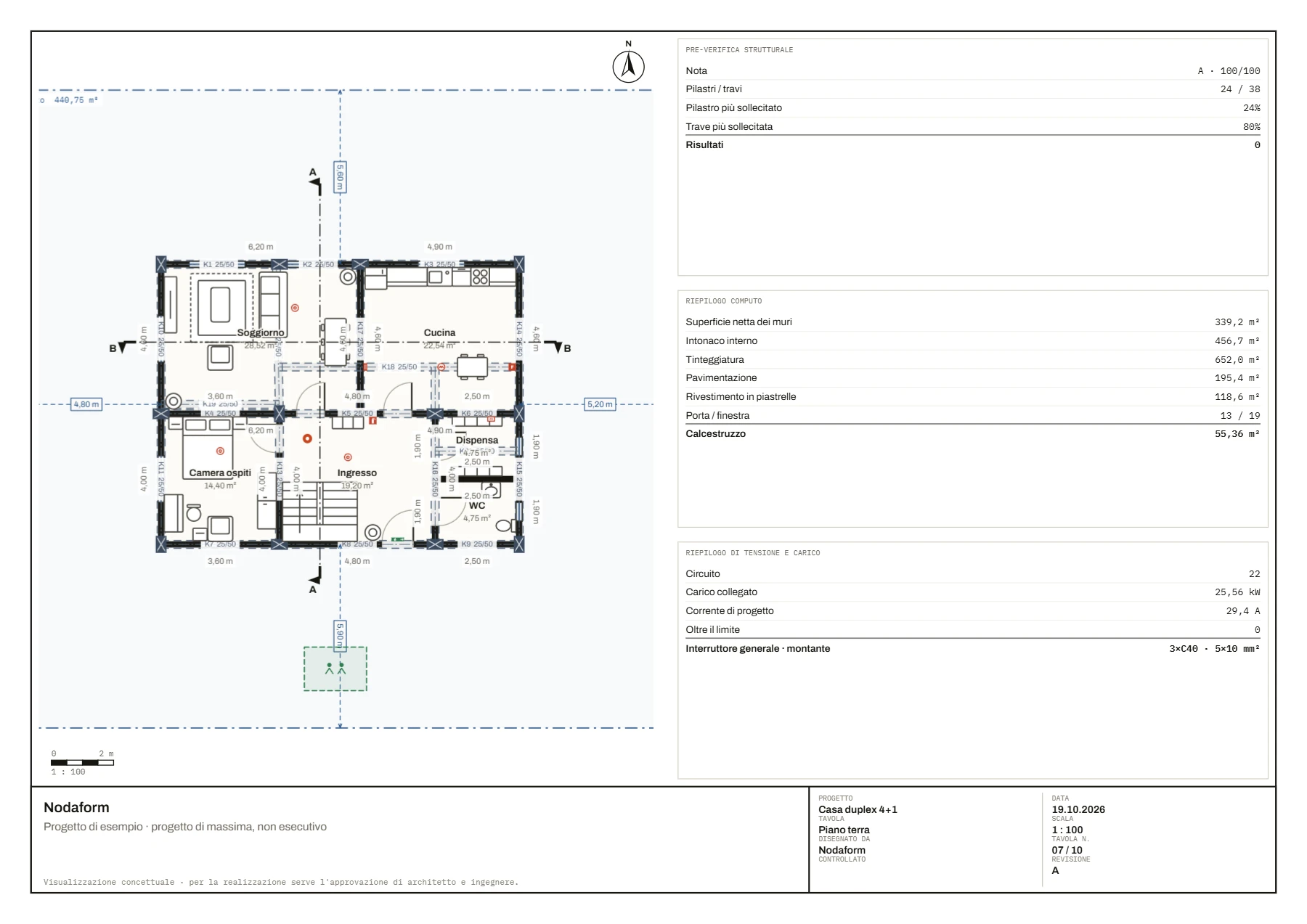

Tavola della struttura portante: pilastri e travi sulla pianta del piano terra, riepilogo strutturale, riepilogo del computo e riepilogo della tensione
Struttura portante e riepiloghi di calcolo
Sicurezza antincendio

Presidi antincendio, verifica e planimetria di emergenza.

Rilevatori di fumo in ogni camera da letto, nel soggiorno e nei due disimpegni; in cucina un rilevatore di calore, un estintore di classe F e una coperta antifiamma; un rilevatore di CO accanto alla caldaia; un estintore a polvere ABC su ogni piano. Il controllo antincendio (regole turche, residenziale) non segnala nulla. Il punto di raccolta è nel giardino davanti alla casa.

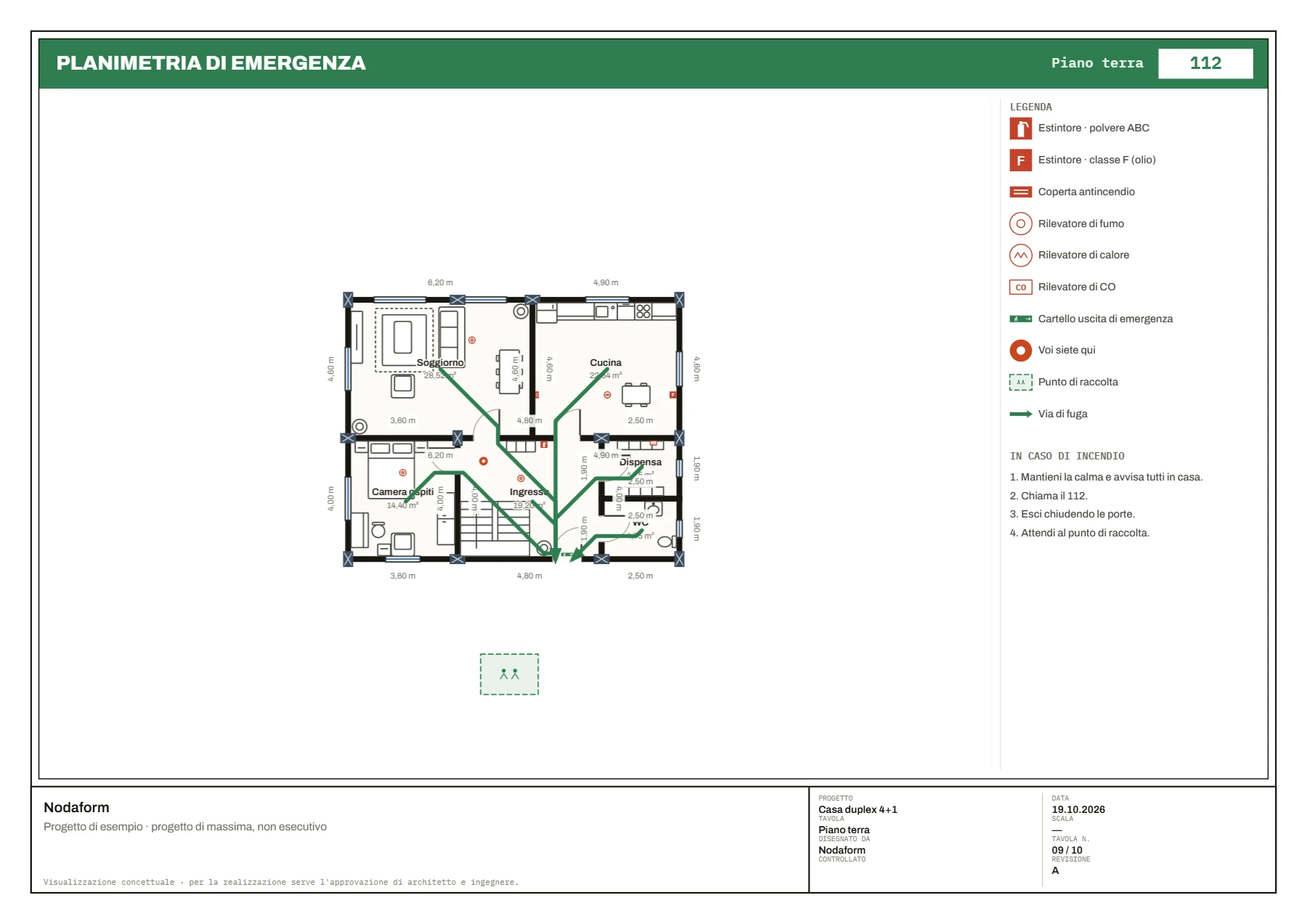

Planimetria di emergenza del piano terra: frecce di esodo, legenda delle attrezzature antincendio e istruzioni
Planimetria di emergenza · Piano terra

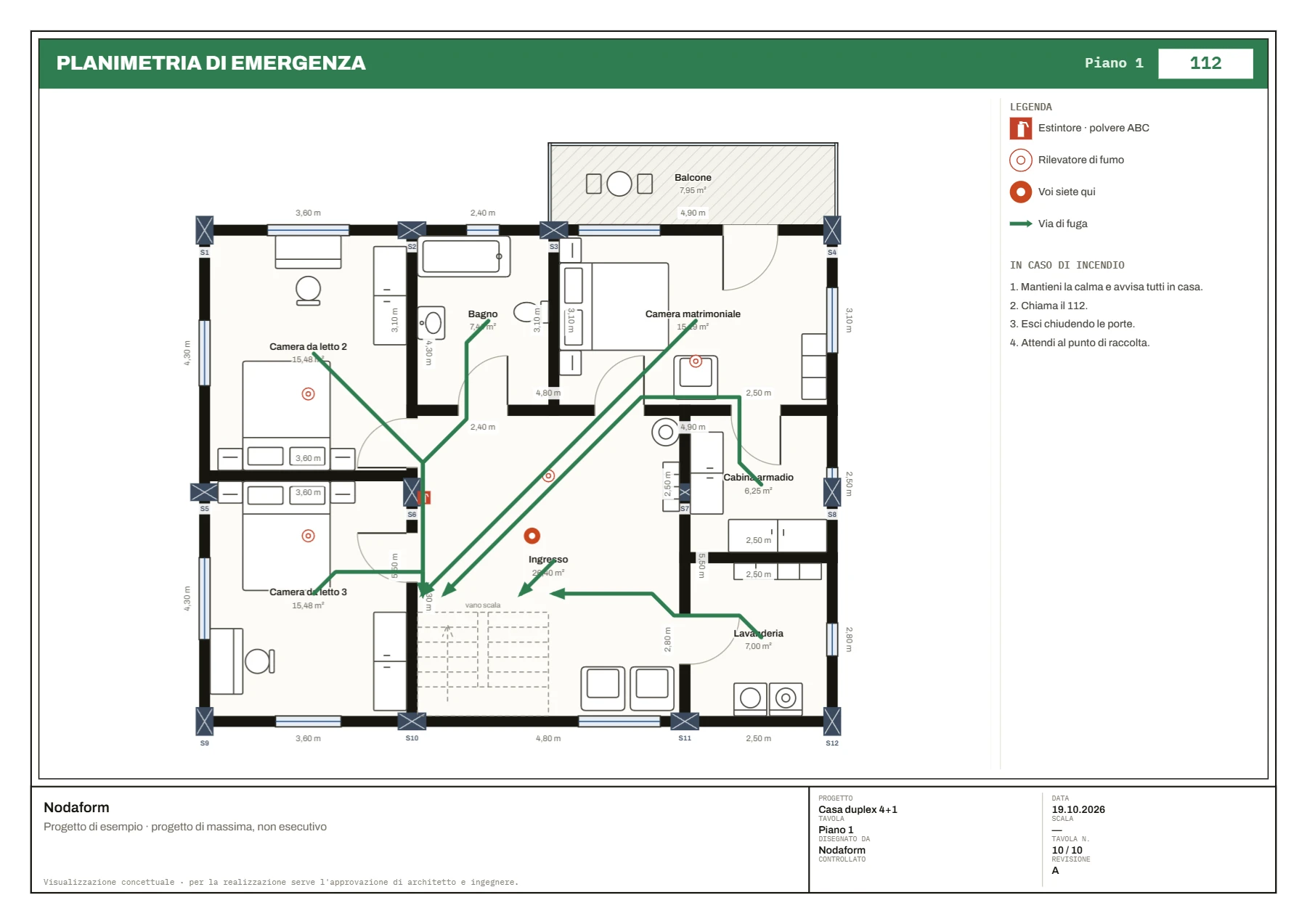

Planimetria di emergenza del piano 1: frecce di esodo dalle stanze alla scala
Planimetria di emergenza · Piano 1
Computo, costi e BIM

Computo e costi, dalla stessa pianta.

Computo metrico e stima dei costi sono stati calcolati dalle misure stesse della planimetria; nel modello BIM sono stati definiti i materiali del progetto (muri esterni in calcestruzzo aerato), il rilevamento interferenze ha dato zero violazioni e il modello è stato esportato in IFC.

Computo
Lunghezza muri esterni / interni82,0 / 59,6 m
Intonaco interno456,7 m²
Tinteggiatura652,0 m²
Pavimenti (zone asciutte / umide)153,6 / 41,7 m²
Rivestimento in piastrelle118,6 m²
Porta / finestra13 / 19 pz.
Cemento armato (pilastri, travi, solai)55,4 m³
Stima dei costi
Opere strutturali₺2.222.289
Finiture₺1.147.725
Impianti₺641.215
Imprevisti (8%)₺320.898
Totale (±20%)₺4.332.127
Per m² lordo₺19.332

Il costo è una stima basata sui prezzi unitari turchi predefiniti dell'editor; terreno, permessi e onorari di progettazione non sono inclusi.

Tavole

Dieci tavole, un solo PDF.

Tutte in A3, ognuna con il proprio cartiglio. Il PDF è vettoriale: ingrandendo, le linee restano nitide.

Pianta piano terra
01 · Pianta piano terra · 1:50
Pianta piano 1
02 · Pianta piano 1 · 1:50

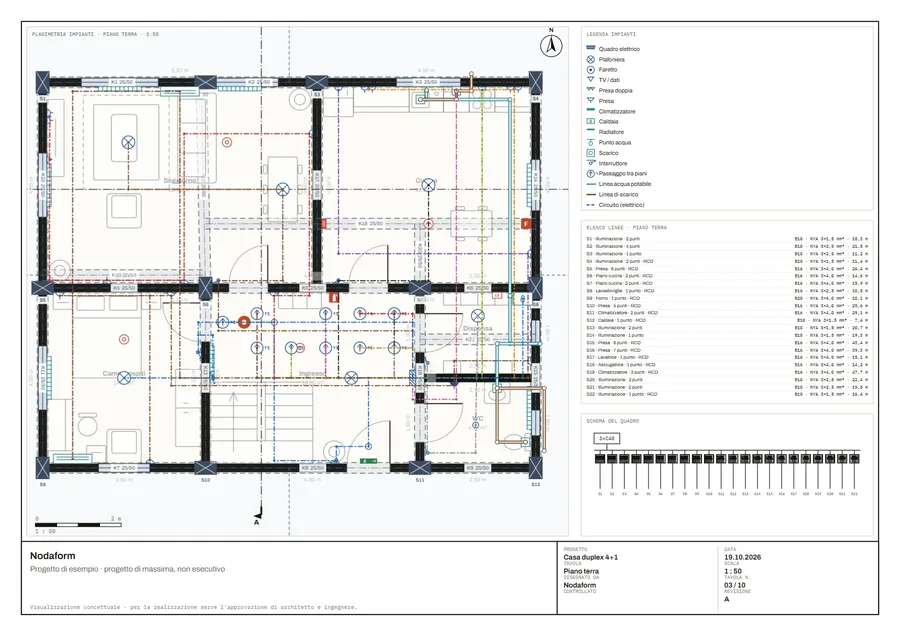

Impianto elettrico · Piano terra
03 · Impianto elettrico · Piano terra · 1:50
Impianto elettrico · Piano 1
04 · Impianto elettrico · Piano 1 · 1:50
Sezioni
05 · Sezioni · 1:100

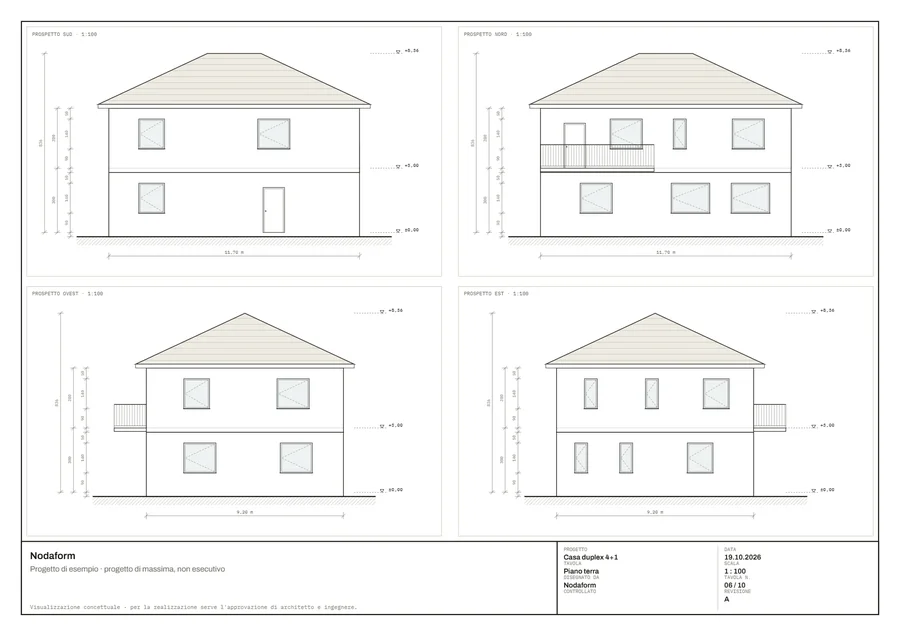

Prospetti
06 · Prospetti · 1:100
Struttura portante e riepiloghi di calcolo
07 · Struttura portante e riepiloghi di calcolo · 1:100

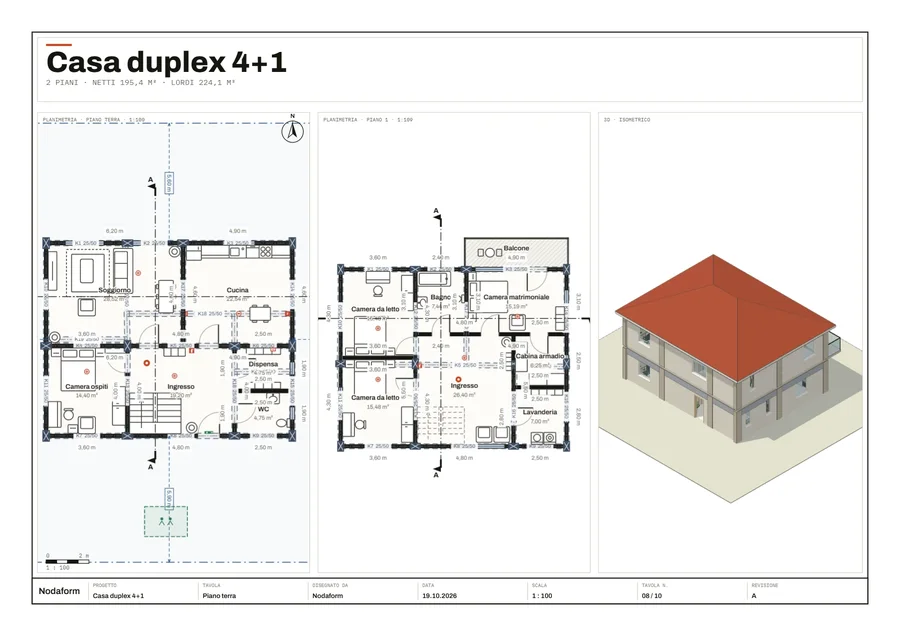

Presentazione
08 · Presentazione · 1:100
Planimetria di emergenza · Piano terra
09 · Planimetria di emergenza · Piano terra

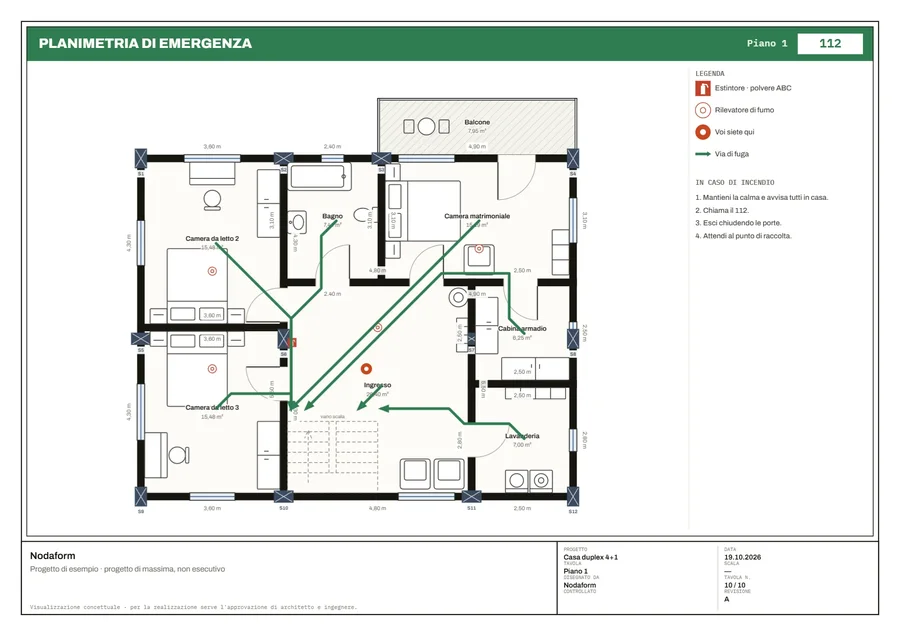

Planimetria di emergenza · Piano 1
10 · Planimetria di emergenza · Piano 1
Con quale piano

Quale piano include ogni parte di questo progetto?

FREE

Planimetria e 3D di un piano

Stanze, porte e finestre, 30 oggetti di base, pilastri e travi, piano terra e piano 1; la vista 3D e il PNG della planimetria di ogni piano.

PLUS

Disegni e controlli

Tutti i piani e il tetto a padiglione in 3D, sezioni e prospetti, balcone, impianto elettrico e idraulico, pre-verifica strutturale, attrezzature antincendio, tavole PDF in scala.

PRO

Presentazione e calcoli

Render IA e assistente, controllo antincendio e tavola della planimetria di emergenza, controllo impianti dei locali umidi, computo metrico, stima dei costi, DXF.

ULTIMATE

Simulazione e BIM

Simulazione di tensione e carico (interruttori magnetotermici, cavi, bilanciamento delle fasi), materiali BIM, rilevamento interferenze e IFC.

FAQ

Domande frequenti

Questo progetto è stato davvero disegnato in Nodaform?

Sì. Stanze, porte, arredi, pilastri e travi, impianti e attrezzature antincendio sono stati posizionati con gli strumenti dell'editor. Piante, sezioni, prospetti e tavole sono l'output dell'editor stesso; le immagini di interni ed esterni sono render IA dell'editor.

Posso usare questa planimetria per la mia casa?

Puoi usarla per prendere spunti e per confrontarla mentre disegni la tua planimetria. È un progetto di massima; per la costruzione, i progetti architettonico, strutturale, elettrico e meccanico vengono redatti e approvati da un architetto e un ingegnere abilitati.

Il voto strutturale è A: vuol dire che questa casa è antisismica?

No. La pre-verifica strutturale controlla a grandi linee dimensioni approssimative e disposizione di pilastri, travi e solai secondo TBDY 2018 e TS 500; non sostituisce un'indagine geotecnica, il calcolo delle armature né il progetto strutturale.

Posso scaricare le tavole?

Sì. Tutte e dieci le tavole sono in un unico PDF vettoriale; puoi scaricarlo con il pulsante in questa pagina.
