Eine 4+1-Maisonette, von Anfang bis Ende in Nodaform.
Ein zweigeschossiges Einfamilienhaus mit vier Schlafzimmern und zwei Toiletten. Im Editor gezeichnet, von den Wänden bis zu den Steckdosen und von den Stützen bis zum Flucht- und Rettungsplan. Planprüfung, statische Vorprüfung, Spannungssimulation, Haustechnik-Prüfung und BIM-Kollisionsprüfung zeigen keine Warnungen.
4+1-Maisonette
Ein zweigeschossiges Haus auf einem 440-m²-Grundstück, mit Grenzabständen von 4,80–5,90 m auf allen vier Seiten. Wohnbereiche im Erdgeschoss, Schlafzimmer oben. Der Eingang liegt im Süden; Küche und Wohnzimmer gehen zum Garten im Norden, und das Elternschlafzimmer hat einen Balkon.
Jede Zeichnung, jede Tabelle und jede Zahl auf dieser Seite stammt aus demselben Projekt. Planblätter und Zeichnungen sind die eigene Ausgabe des Editors, die Innen- und Außenbilder sind KI-Renderings.
Beispielprojekt · Konzeptentwurf, keine Ausführungsplanung
- Grundstück
- 440,75 m² · Grenzabstände 4,80 / 5,20 / 5,60 / 5,90 m
- Fläche
- 2 Geschosse · netto 195,4 m² · brutto 224,1 m²
- Räume
- Wohnzimmer, Küche, 4 Schlafzimmer, Ankleide und Hauswirtschaftsraum, Abstellraum, Bad, separates WC, Balkon
- Höhe
- Geschosshöhe 2,80 m + 20 cm Decke · Türen 2,10 m · Brüstung 90 cm
- Dach
- Walmdach · 25° Neigung · 50 cm Dachüberstand · Ziegel
- Tragwerk
- Stahlbeton · 24 Stützen, 38 Träger · Decke 14 cm
- Wand
- 20 cm Porenbeton · U ≈ 0,57 W/m²K (ohne Außendämmung)
- Elektro
- Dreiphasig · Hauptschalter 3×C40 · Zuleitung 5×10 mm²
- Heizung
- Kombitherme (im Abstellraum) · 12 Heizkörper · 5 Split-Klimaanlagen

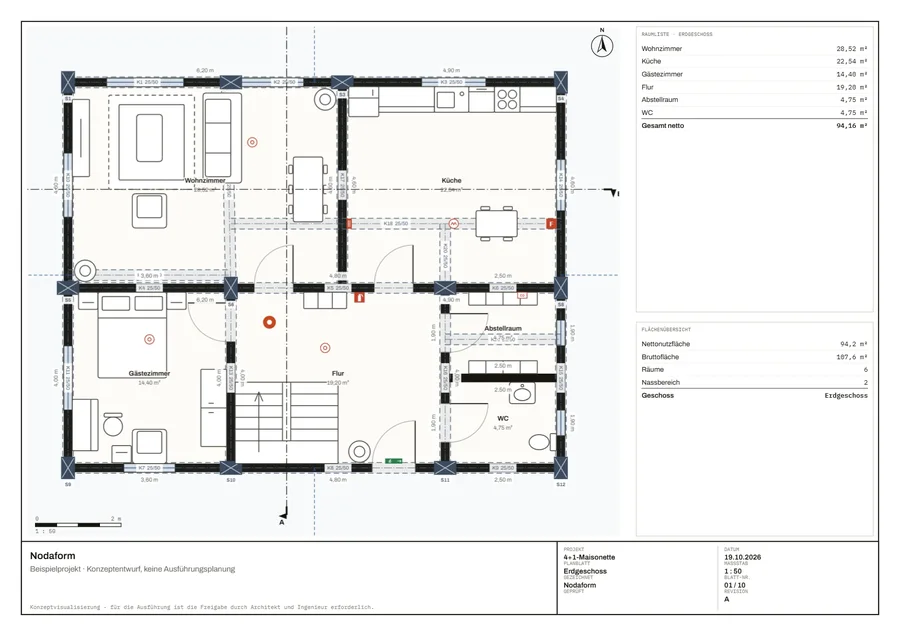

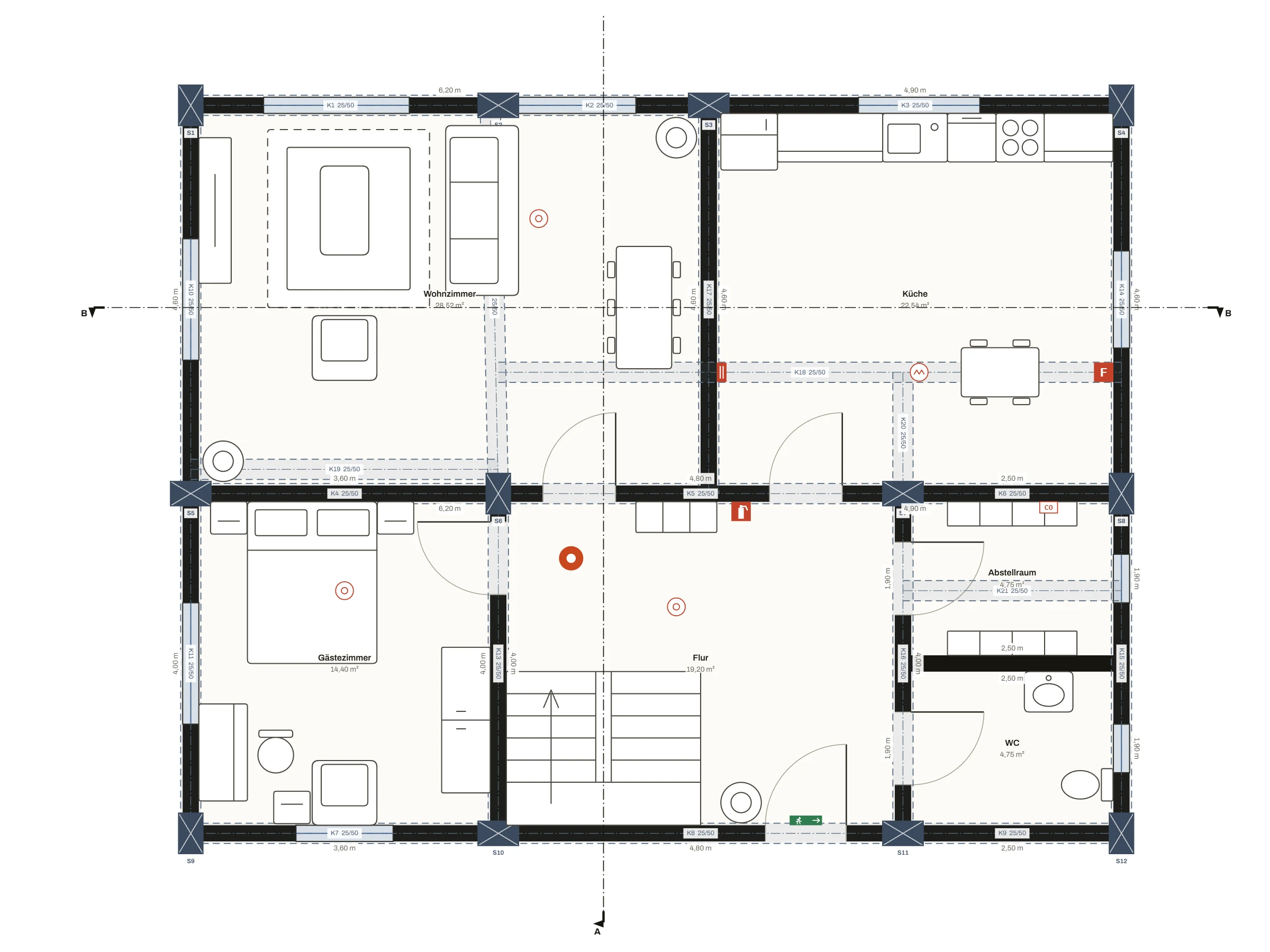

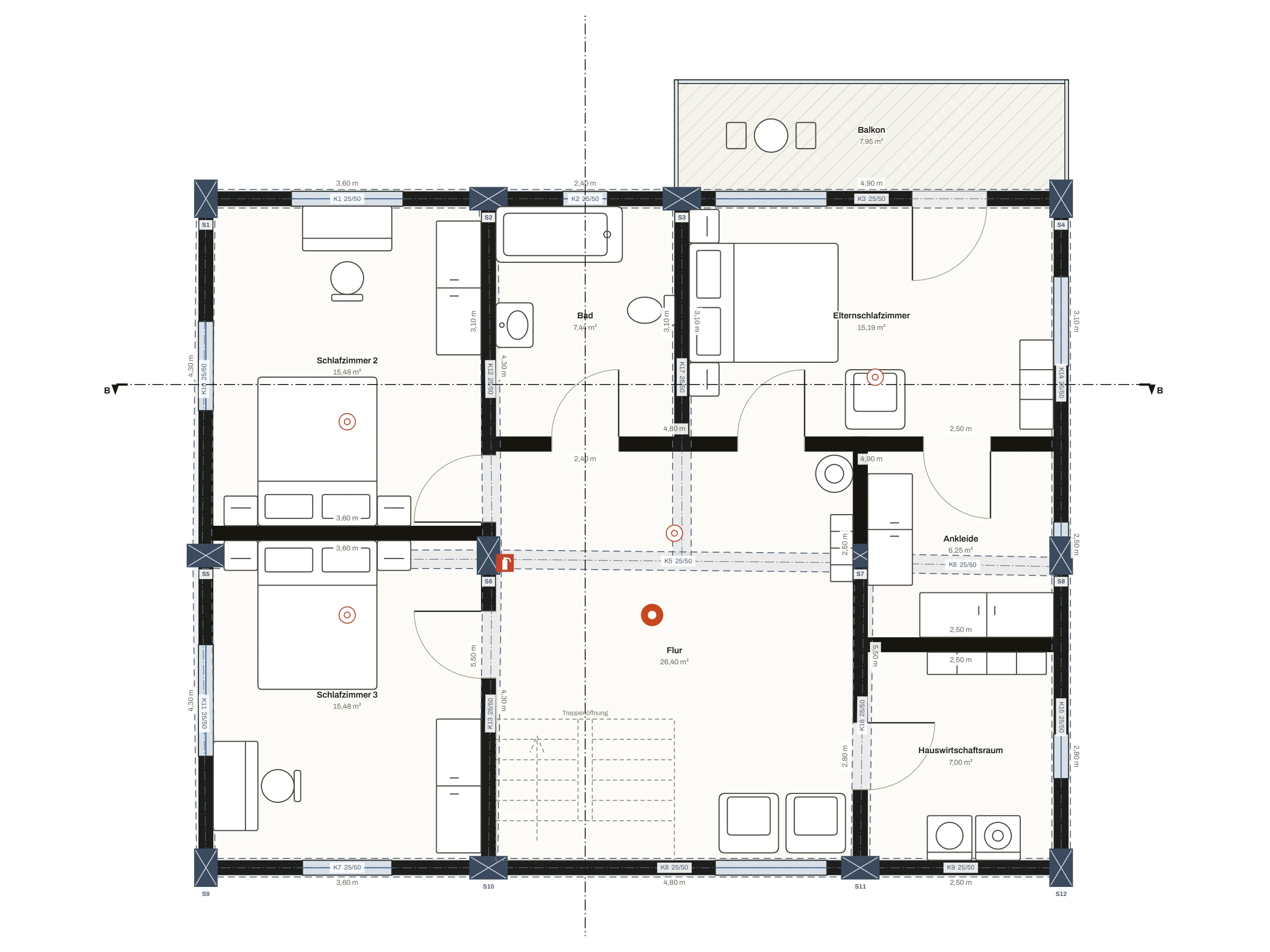

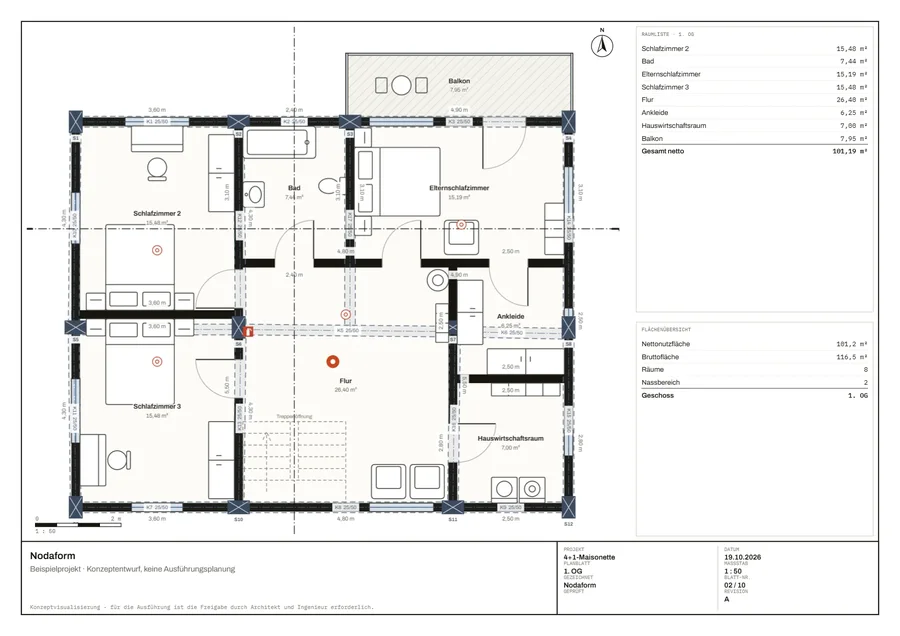

Grundriss: unten wohnen, oben die Schlafzimmer.
Alle Räume gehen vom Flur ab; eine U-förmige Treppe verbindet die Flure der beiden Geschosse. Der Flur ist breiter als 1,20 m, die Zimmertüren sind 90 cm und die Wohnungstür 100 cm breit. Da es mehr als drei Räume gibt, sind Bad und WC getrennt (türkische Bauordnung für Planungsgebiete, Planlı Alanlar İmar Yönetmeliği, Art. 29 und 39). Auch die Bewegungsflächen vor den Möbeln haben die Planprüfung des Editors bestanden.
| Wohnzimmer | 28,52 m² |
| Küche | 22,54 m² |
| Gästezimmer | 14,40 m² |
| Flur | 19,20 m² |
| Abstellraum | 4,75 m² |
| WC | 4,75 m² |
| Netto / brutto | 94,16 / 107,64 m² |
| Elternschlafzimmer | 15,19 m² |
| Ankleide | 6,25 m² |
| Schlafzimmer 2 | 15,48 m² |
| Schlafzimmer 3 | 15,48 m² |
| Bad | 7,44 m² |
| Hauswirtschaftsraum | 7,00 m² |
| Flur | 26,40 m² |
| Balkon | 7,95 m² |
| Netto / brutto | 101,19 / 116,45 m² |
Aus demselben Plan: 3D-Ansicht und Render.
Das 3D-Modell entsteht direkt aus dem Plan: zwei Geschosse, ein Walmdach, Stützen und ein Balkongeländer aus Glas. Die Innenbilder wurden mit der Kamera des jeweiligen Raums aufgenommen; Möbel, Türen, Fenster, Rauchmelder und Feuerlöscher stehen im Bild genau dort, wo sie im Plan sind.
Ein Render ist ein visueller Vorschlag; für Maße und Anordnung gilt der Plan.

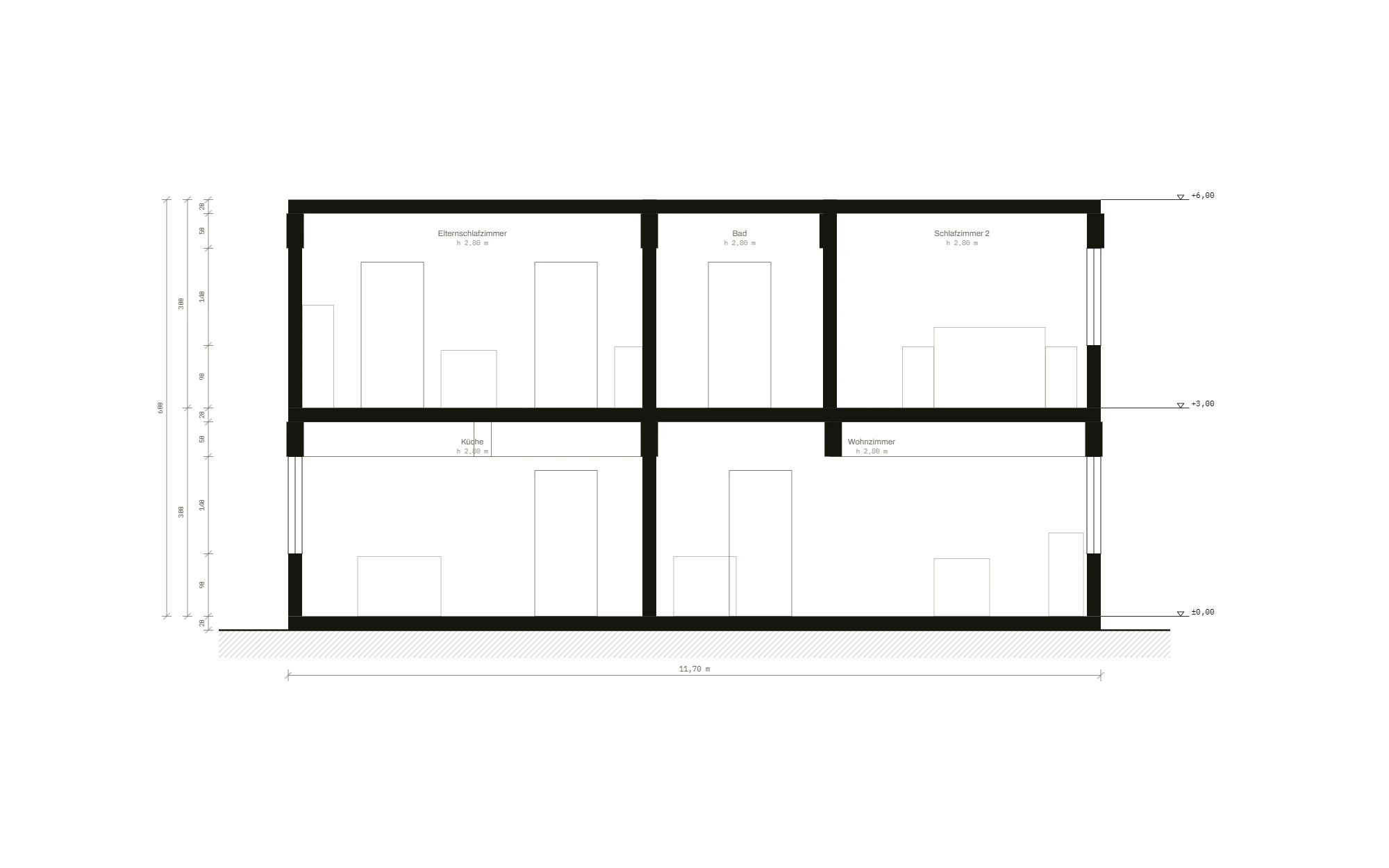

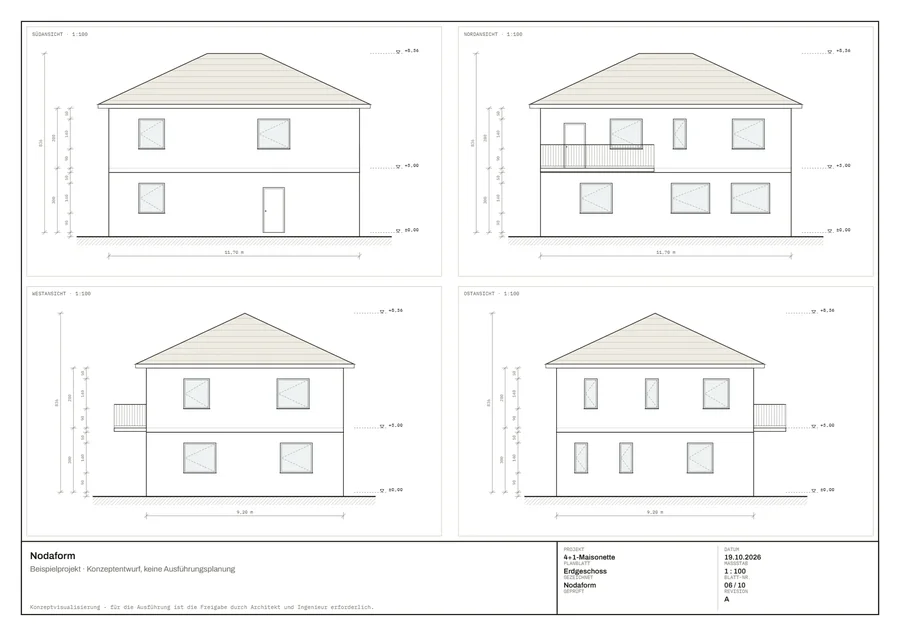

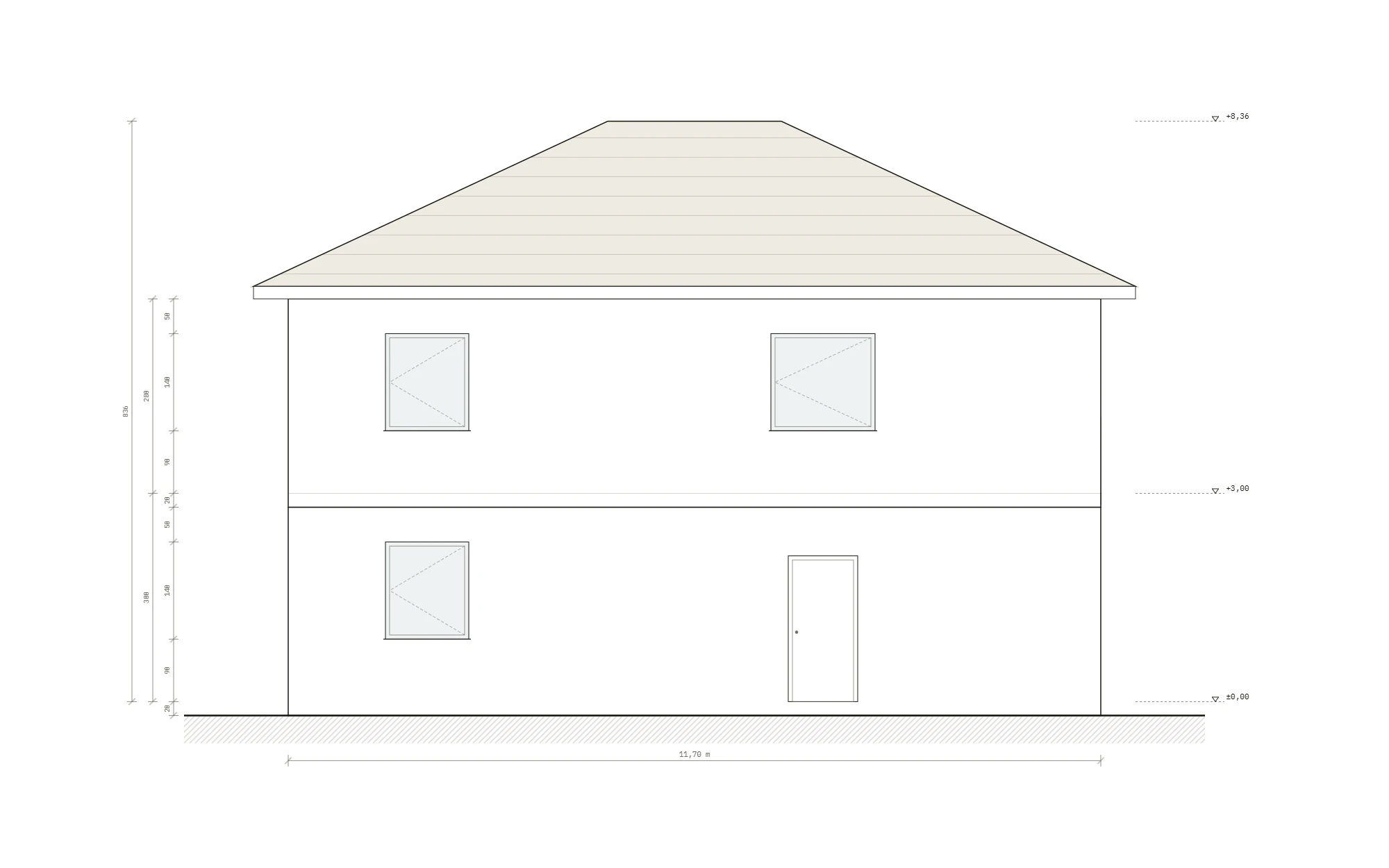

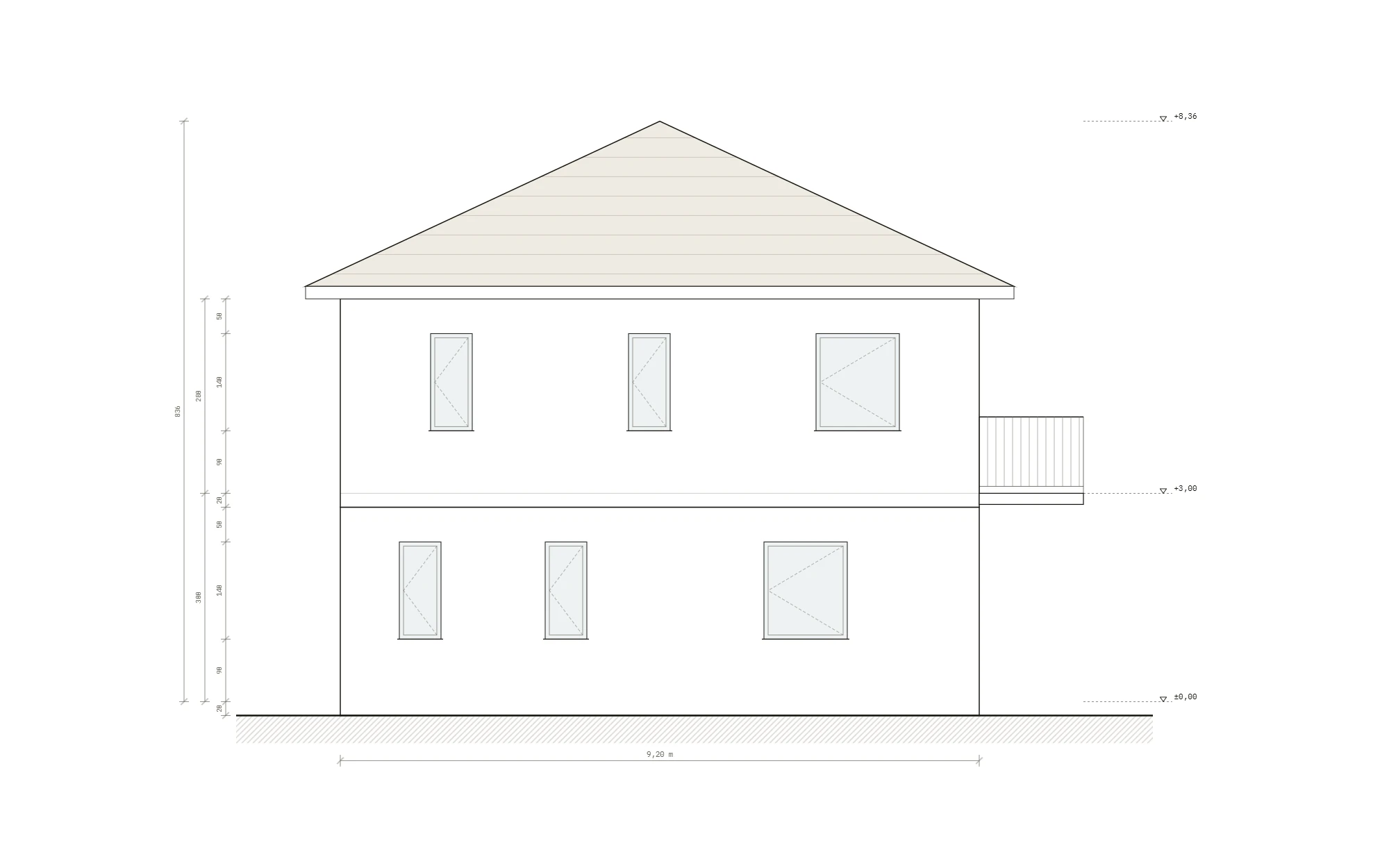

Zwei Schnitte, vier Fassadenansichten.

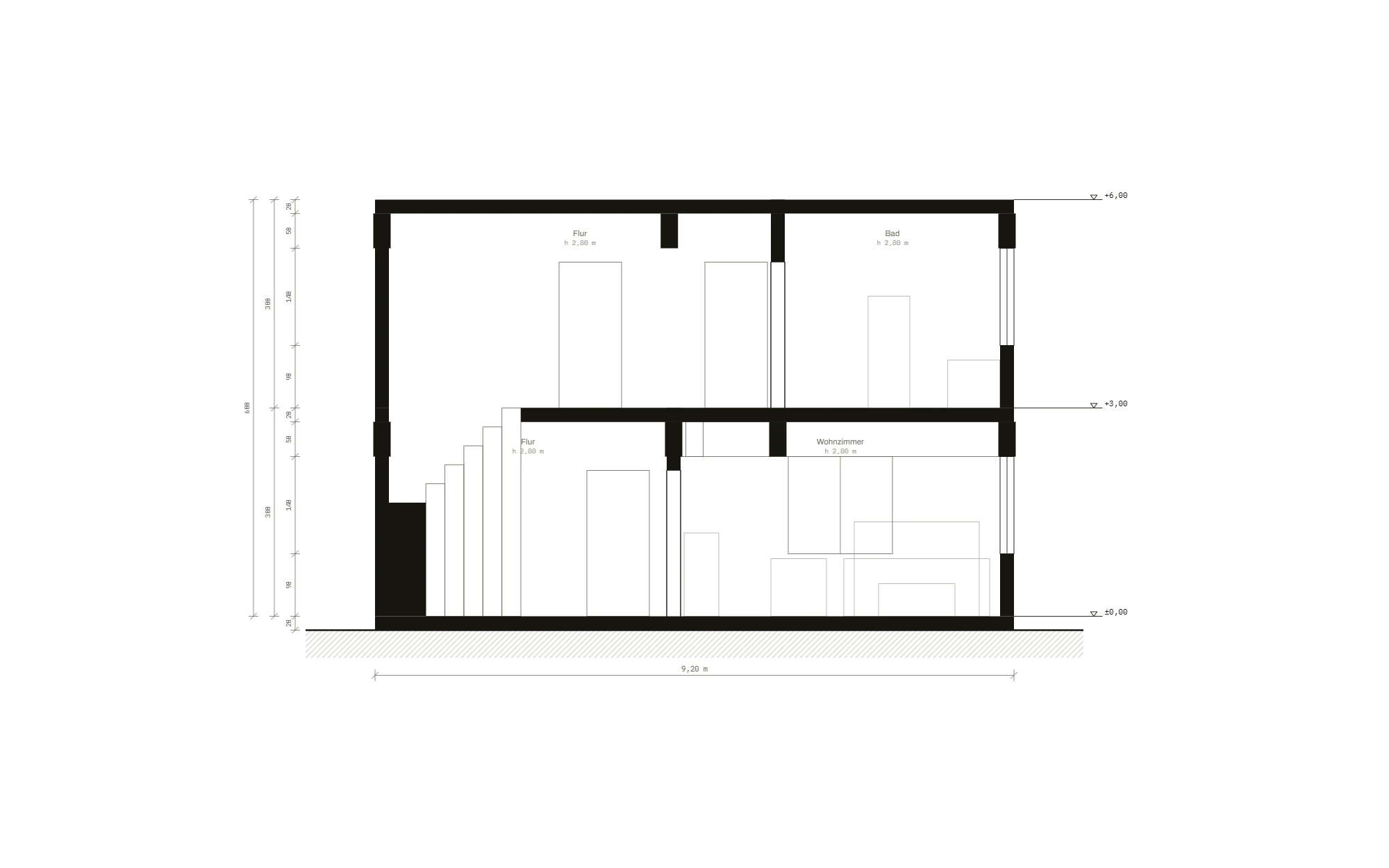

Schnitt A–A verläuft durch die Treppe, Schnitt B–B durch Wohnzimmer und Küche. Die Ansichten entstehen aus dem Plan selbst; Walmdach, Balkon und Fenster sind auch an den Fassaden zu sehen.

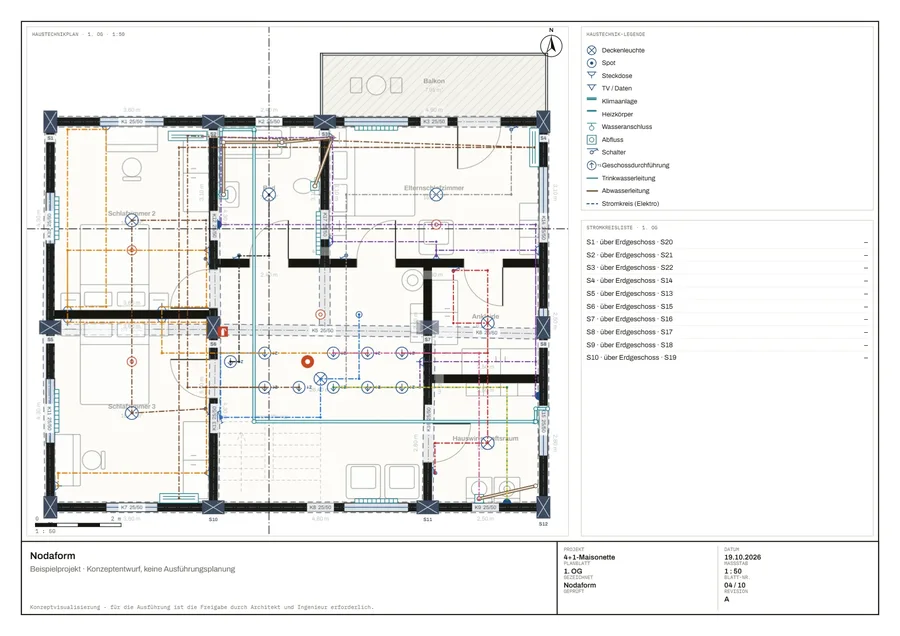

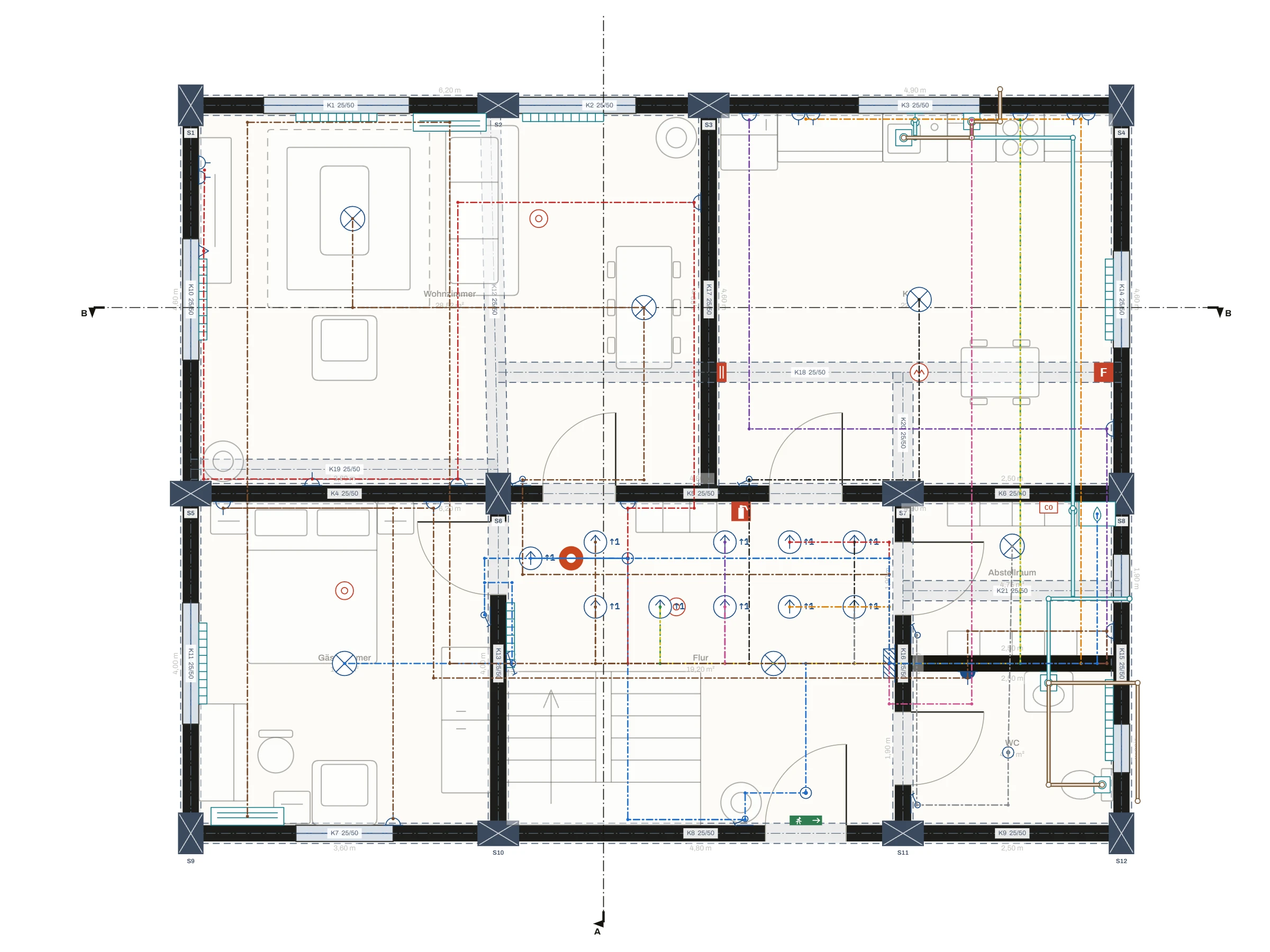

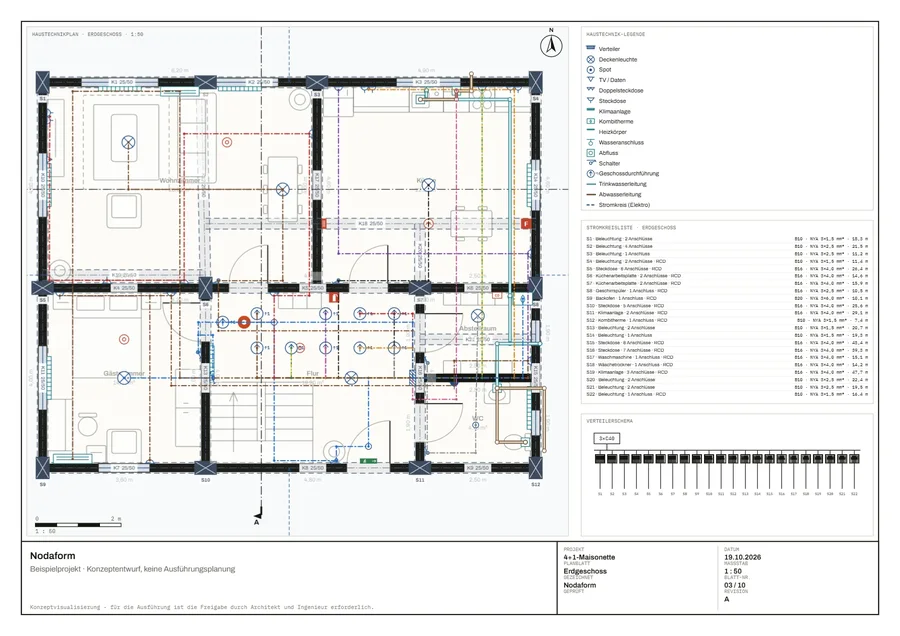

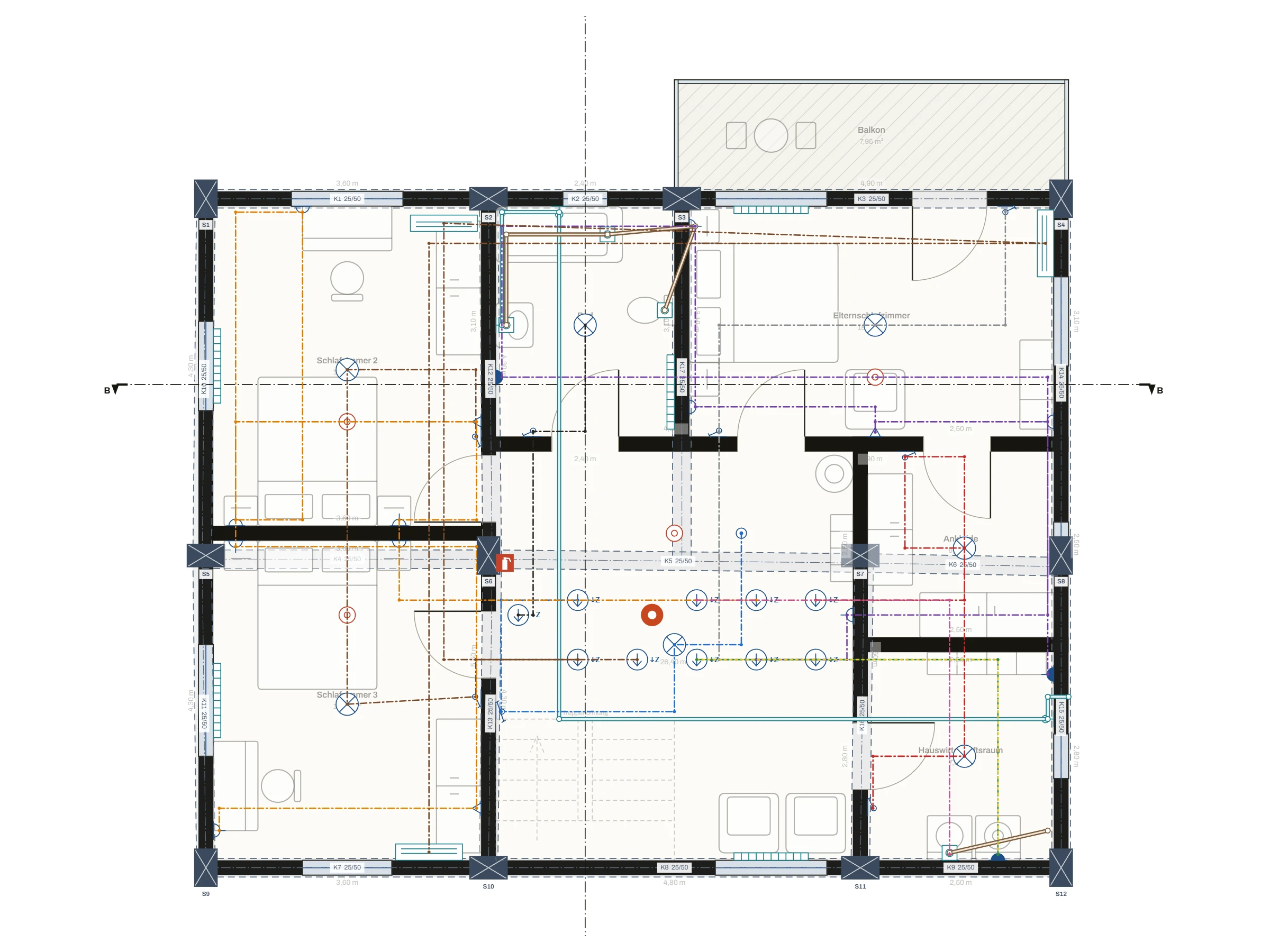

Elektroinstallation mit 22 Stromkreisen, ohne Warnungen.
Jedes große Gerät (Backofen, Geschirrspüler, Waschmaschine und Trockner, Klimaanlagen, Kombitherme) hat einen eigenen Stromkreis. Die Beleuchtung ist in Zonen aufgeteilt; jede Beleuchtungsleitung ist kürzer als 25 m. Die Stromkreise laufen durch die Decke, damit sie keine Träger durchqueren, und werden um die Stützen herumgeführt. Steckdosen in Nassbereichen sind spritzwassergeschützt (IP44), an beiden Enden der Treppe gibt es Wechselschalter. Das Obergeschoss wird über 10 Geschossdurchführungen vom Verteiler im Erdgeschoss versorgt.
- Installierte Leistung
- 25,56 kW · Gleichzeitigkeitsfaktor 0,70 → 17,89 kW
- Phasenlasten
- L1 8,43 · L2 8,70 · L3 8,43 kW · Unsymmetrie 3 %
- Bemessungsstrom
- 29,4 A (am stärksten belastete Phase)
- Hauptschalter · Zuleitung
- 3×C40 · 5×10 mm²
- Symbole
- 30 Steckdosen · 4 TV/Daten · 17 Leuchten und Spots · 15 Schalter · 5 Klimaanlagen · 12 Heizkörper · 6 Wasseranschlüsse · 8 Abflüsse
- Leitungslängen
- Stromkreise ≈ 353 m · Trinkwasser ≈ 27 m · Abwasser ≈ 13 m
| Sicherung | Stromkreis | Anschlüsse | Leistung | Kabel | Phase |
|---|---|---|---|---|---|
| S1 · B10 | Beleuchtung Wohnzimmer | 2 | 120 W | 3×1,5 mm² | L1 |
| S2 · B10 | Beleuchtung Flur und Gästezimmer | 4 | 136 W | 3×2,5 mm² | L1 |
| S3 · B10 | Beleuchtung Küche | 1 | 60 W | 3×2,5 mm² | L1 |
| S4 · B10 | Beleuchtung Abstellraum und WC | 2 | 68 W | 3×1,5 mm² | L1 |
| S5 · B16 | Steckdosen Wohnzimmer und Flur | 6 | 1.900 W | 3×4,0 mm² | L2 |
| S6 · B16 | Steckdosen Küchenarbeitsplatte | 2 | 2.100 W | 3×4,0 mm² | L1 |
| S7 · B16 | Steckdose Kühlschrank und Esstisch | 2 | 550 W | 3×4,0 mm² | L1 |
| S8 · B16 | Geschirrspüler | 1 | 2.000 W | 3×2,5 mm² | L3 |
| S9 · B20 | Backofen | 1 | 3.000 W | 3×6,0 mm² | L1 |
| S10 · B16 | Steckdosen Gästezimmer, Abstellraum und WC | 5 | 1.500 W | 3×4,0 mm² | L3 |
| S11 · B16 | Klimaanlagen · Wohnzimmer und Gästezimmer | 2 | 2.400 W | 3×4,0 mm² | L3 |
| S12 · B10 | Kombitherme | 1 | 150 W | 3×1,5 mm² | L1 |
| S13 · B10 | Beleuchtung Ankleide und Hauswirtschaftsraum | 2 | 120 W | 3×1,5 mm² | L1 |
| S14 · B10 | Beleuchtung Elternschlafzimmer | 1 | 60 W | 3×1,5 mm² | L3 |
| S15 · B16 | Steckdosen Schlafzimmer 2 und 3 | 8 | 2.100 W | 3×4,0 mm² | L2 |
| S16 · B16 | Steckdosen Elternschlafzimmer, Bad, Flur und Hauswirtschaftsraum | 7 | 1.950 W | 3×4,0 mm² | L1 |
| S17 · B16 | Waschmaschine | 1 | 2.200 W | 3×4,0 mm² | L2 |
| S18 · B16 | Wäschetrockner | 1 | 2.500 W | 3×4,0 mm² | L2 |
| S19 · B16 | Klimaanlagen · drei Schlafzimmer | 3 | 2.400 W | 3×4,0 mm² | L3 |
| S20 · B10 | Beleuchtung Schlafzimmer 2 und 3 | 2 | 120 W | 3×2,5 mm² | L1 |
| S21 · B10 | Flur Obergeschoss (Wechselschalter) | 2 | 68 W | 3×2,5 mm² | L3 |
| S22 · B10 | Beleuchtung Bad | 1 | 60 W | 3×1,5 mm² | L1 |
Die Leitungsquerschnitte wurden wegen des Spannungsfalls und der Anzahl der Stromkreise auf derselben Trasse vergrößert. Stromkreise für Nassbereiche und Steckdosen liegen hinter einem 30-mA-Fehlerstromschutzschalter (FI).

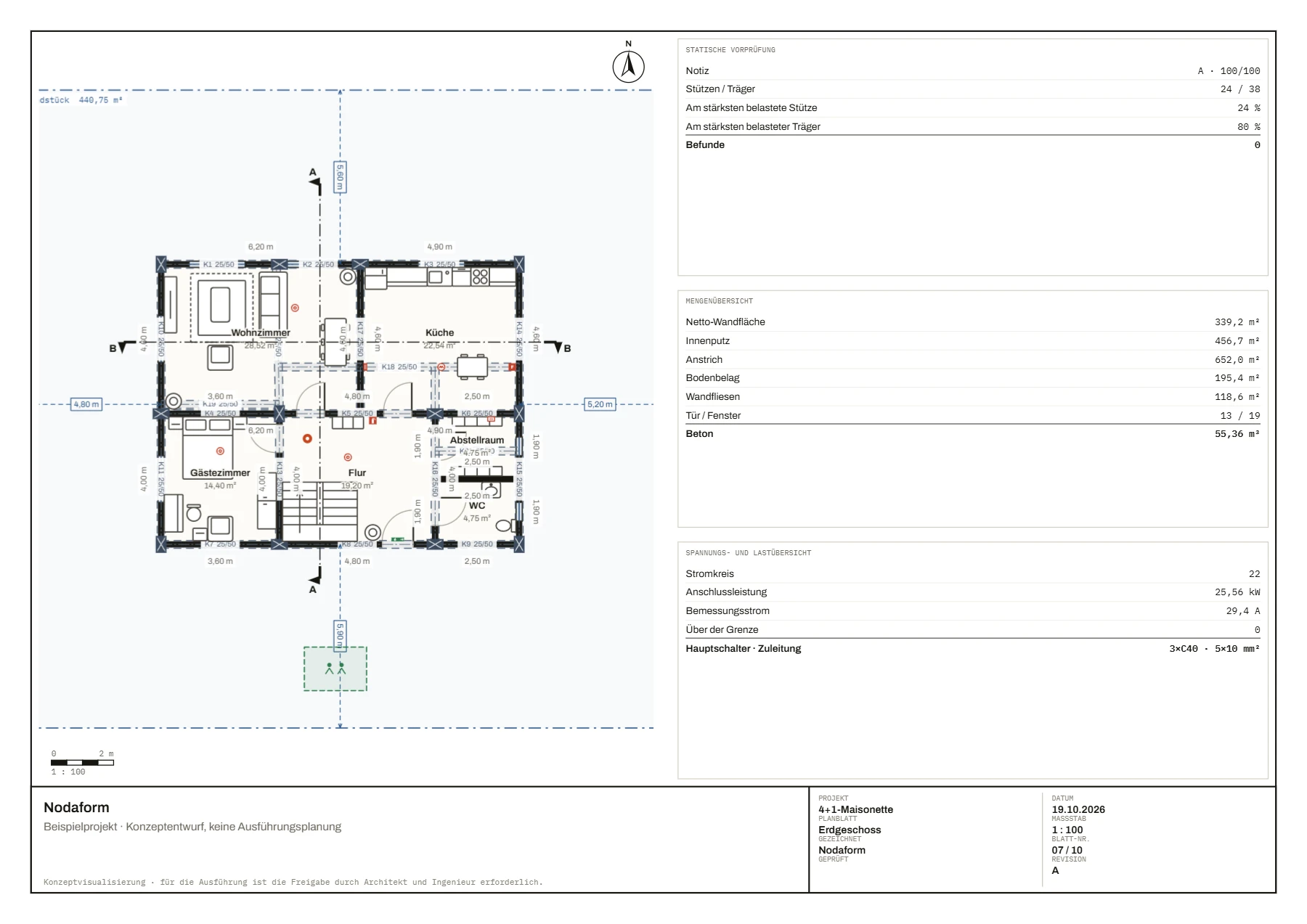

Statische Vorprüfung: A · 100/100
Die Stützen stehen in beiden Geschossen auf denselben Achsen; die Hälfte ist um 90° gedreht, um die Steifigkeit in beiden Richtungen auszugleichen. Alle Wände im Obergeschoss stehen auf Trägern. Beim ersten Versuch lautete die Note C: Es gab eine abgefangene Stütze, Wände auf der Decke statt auf einem Träger, eine unausgewogene Steifigkeit in den beiden Richtungen und einen Träger mit freiem Ende. Alles wurde mit dem Vorschlag des Editors behoben.
- 24 Stützen (30×50) und 38 Träger (25/50) · Decke 14 cm
- Am stärksten belastete Stütze 24 % · am stärksten belasteter Träger 80 %
- Gebäudegewicht ≈ 2.375 kN · Periode T ≈ 0,38 s (TBDY 2018)
Dies ist eine Vorprüfung; für eine Baugenehmigung ist eine Tragwerksplanung nötig.

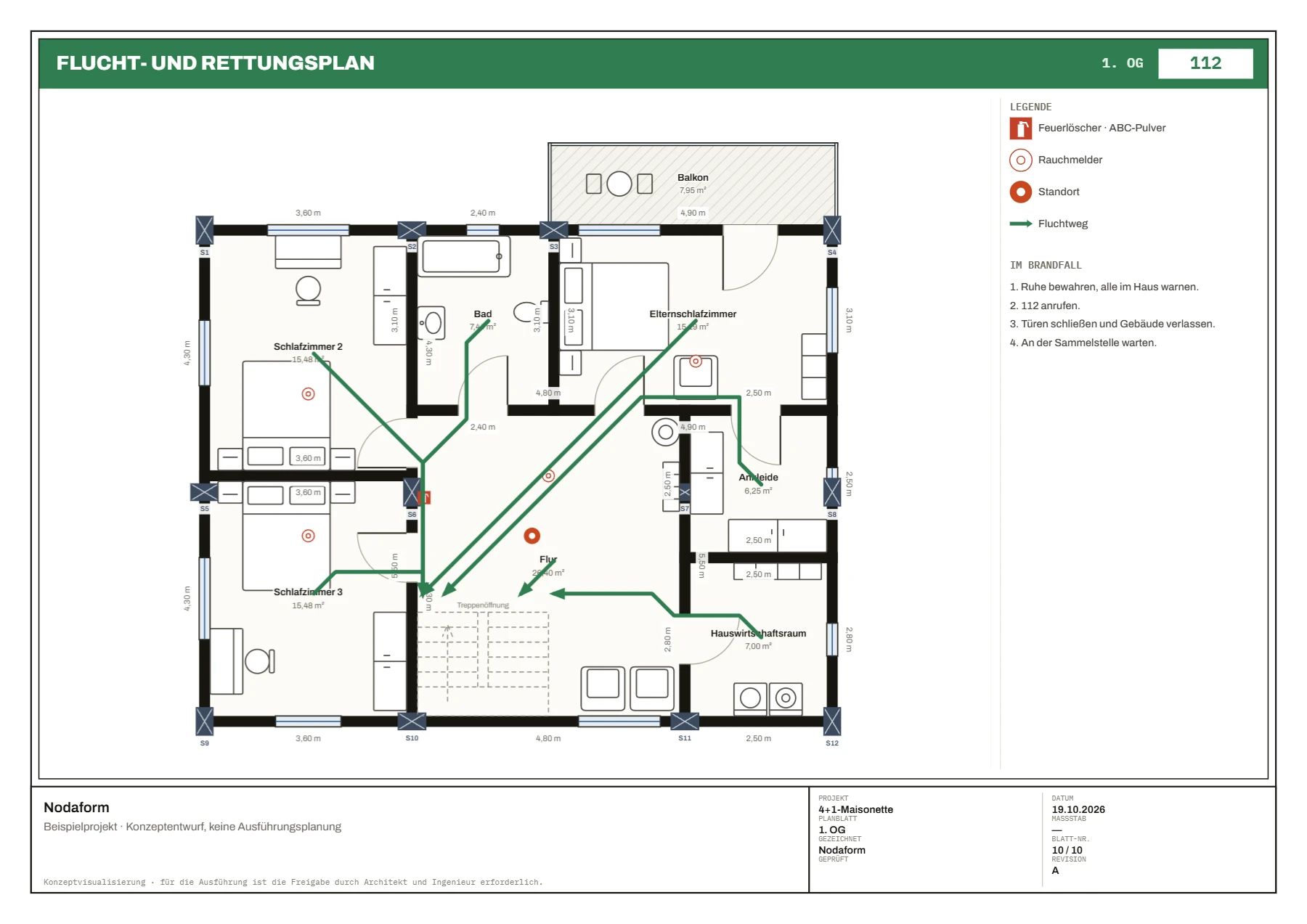

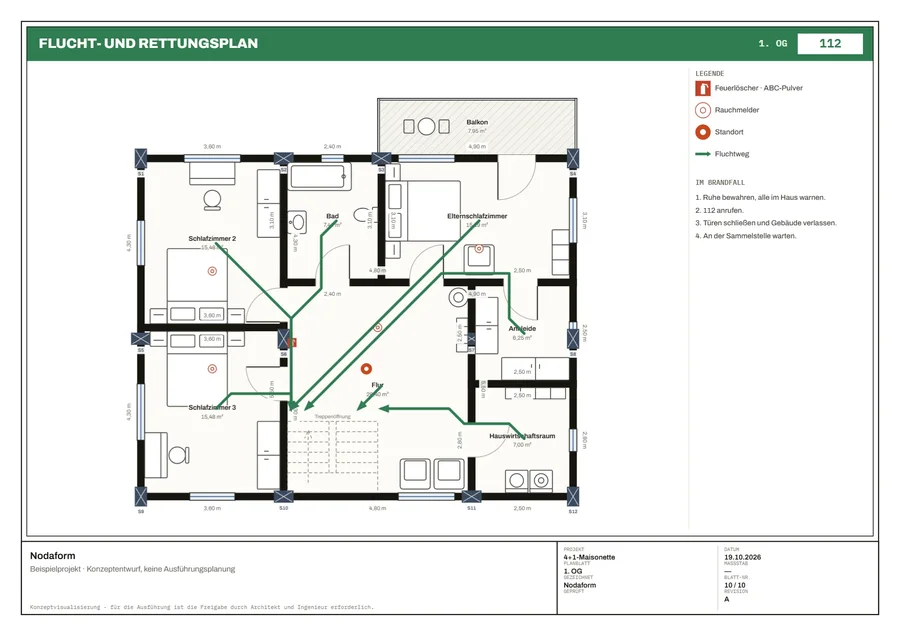

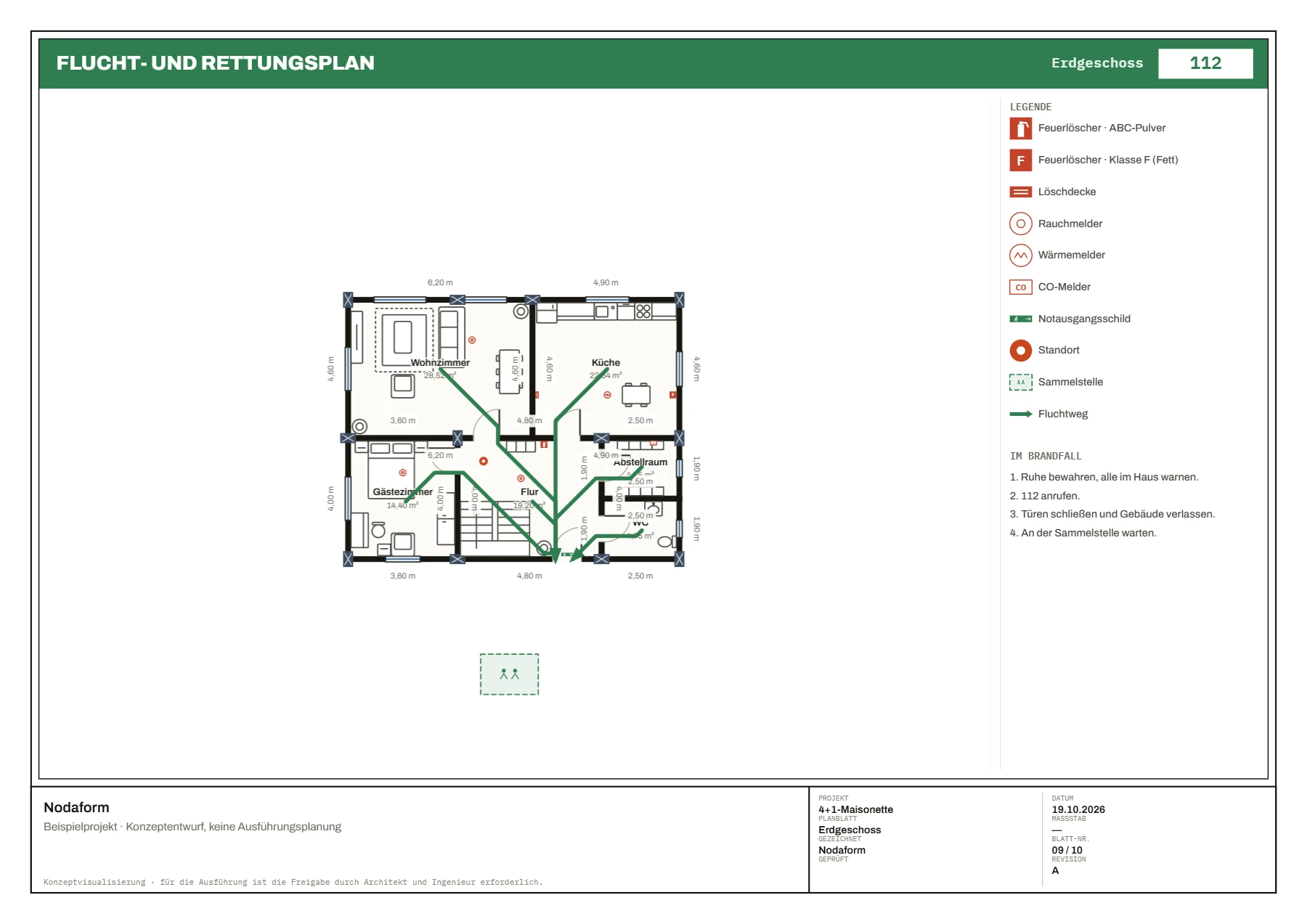

Brandschutzausstattung, Prüfung und Flucht- und Rettungsplan.
Rauchmelder in jedem Schlafzimmer, im Wohnzimmer und in beiden Fluren; in der Küche ein Wärmemelder, ein Feuerlöscher der Klasse F und eine Löschdecke; neben der Kombitherme ein CO-Melder; in jedem Geschoss ein ABC-Pulverlöscher. Die Brandschutzprüfung (Regeln für die Türkei, Wohngebäude) ergibt keine Befunde. Die Sammelstelle liegt im Vorgarten.
Massen und Kosten aus demselben Plan.
Mengenermittlung und Kostenschätzung wurden aus den Maßen des Plans selbst berechnet; im BIM-Modell wurden Projektmaterialien festgelegt (Außenwände aus Porenbeton), die Kollisionsprüfung ergab null Verstöße, und das Modell wurde als IFC exportiert.
| Länge Außen- / Innenwände | 82,0 / 59,6 m |
| Innenputz | 456,7 m² |
| Anstrich | 652,0 m² |
| Bodenbelag (trocken / nass) | 153,6 / 41,7 m² |
| Wandfliesen | 118,6 m² |
| Tür / Fenster | 13 / 19 Stück |
| Stahlbeton (Stützen, Träger, Decken) | 55,4 m³ |
| Rohbau | ₺2.222.289 |
| Ausbau | ₺1.147.725 |
| Haustechnik | ₺641.215 |
| Risikozuschlag (8 %) | ₺320.898 |
| Gesamt (±20 %) | ₺4.332.127 |
| Pro m² Bruttofläche | ₺19.332 |
Die Kosten sind eine Schätzung mit den voreingestellten türkischen Einheitspreisen des Editors; Grundstück, Genehmigung und Planungshonorare sind nicht enthalten.

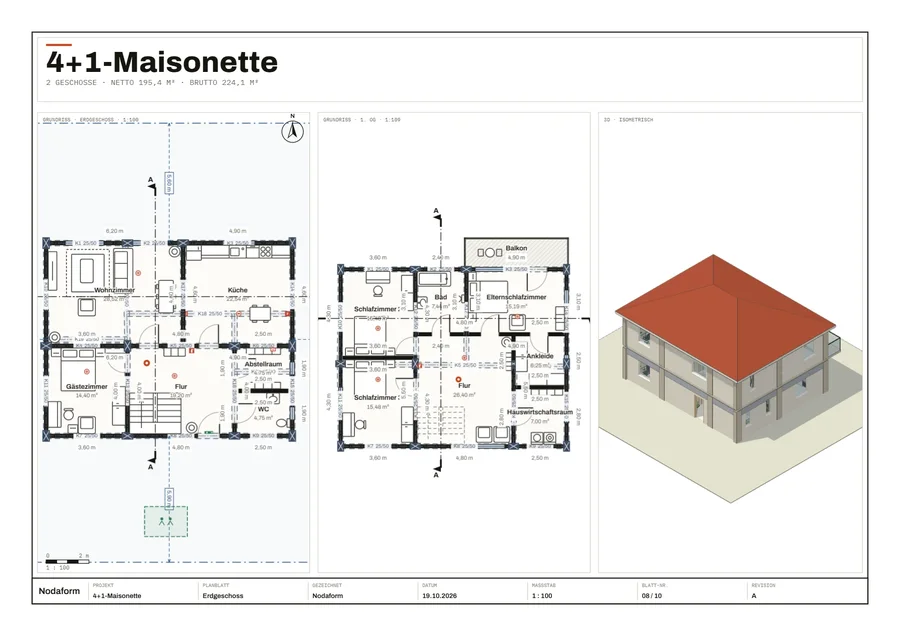

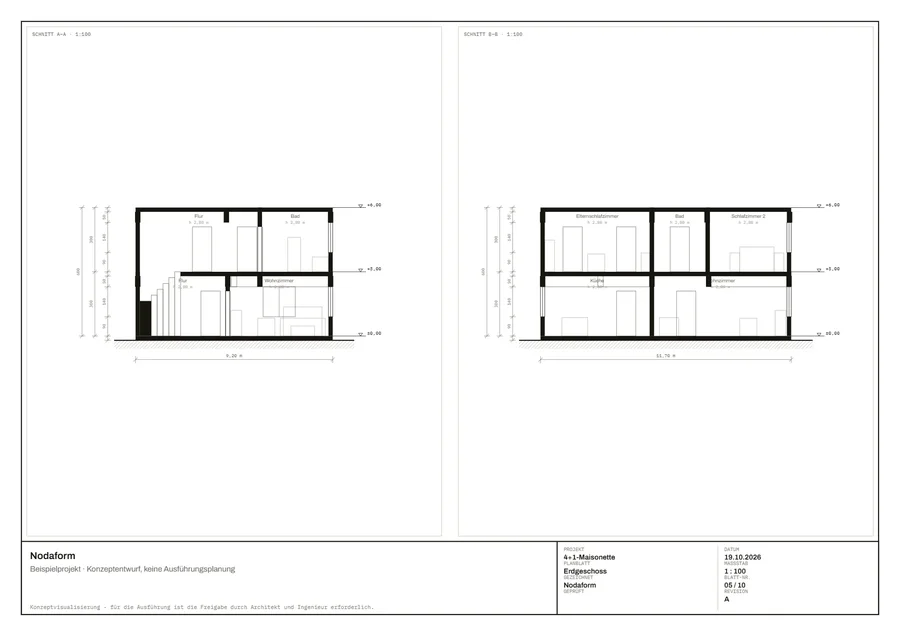

Zehn Planblätter, ein PDF.
Alle im Format A3, jedes mit eigenem Schriftfeld. Das PDF ist vektorbasiert, die Linien bleiben beim Vergrößern scharf.
