4+1 dubleks, baştan sona Nodaform’da.
İki katlı, dört yatak odalı, iki tuvaletli bir müstakil ev. Duvarından prizine, kolonundan tahliye planına kadar editörde çizildi. Plan kontrolü, statik ön kontrol, voltaj simülasyonu, tesisat kontrolü ve BIM çakışma kontrolü uyarı vermiyor.
4+1 Dubleks Konut
440 m²’lik bir arsada, dört yönde 4,80–5,90 m çekme mesafesi bırakılmış iki katlı bir ev. Zemin katta yaşam alanları, üst katta yatak odaları. Giriş güneyden; mutfak ve salon kuzey bahçeye bakıyor, ebeveyn yatak odasının balkonu var.
Bu sayfadaki her çizim, tablo ve rakam aynı projeden geliyor. Paftalar ve çizimler editörün kendi çıktısı, iç ve dış görseller yapay zekâ render’ı.
Örnek çalışma · konsept proje, uygulama projesi değildir
- Arsa
- 440,75 m² · çekme mesafeleri 4,80 / 5,20 / 5,60 / 5,90 m
- Alan
- 2 kat · net 195,4 m² · brüt 224,1 m²
- Odalar
- Salon, mutfak, 4 yatak odası, giyinme ve çamaşır odası, kiler, banyo, ayrı WC, balkon
- Yükseklik
- Kat 2,80 m + 20 cm döşeme · kapı 2,10 m · denizlik 90 cm
- Çatı
- Kırma çatı · 25° eğim · 50 cm saçak · kiremit
- Taşıyıcı
- Betonarme · 24 kolon, 38 kiriş · döşeme 14 cm
- Duvar
- 20 cm gazbeton · U ≈ 0,57 W/m²K (mantolamasız)
- Elektrik
- Üç faz · ana şalter 3×C40 · kolon hattı 5×10 mm²
- Isıtma
- Kombi (kilerde) · 12 radyatör · 5 split klima

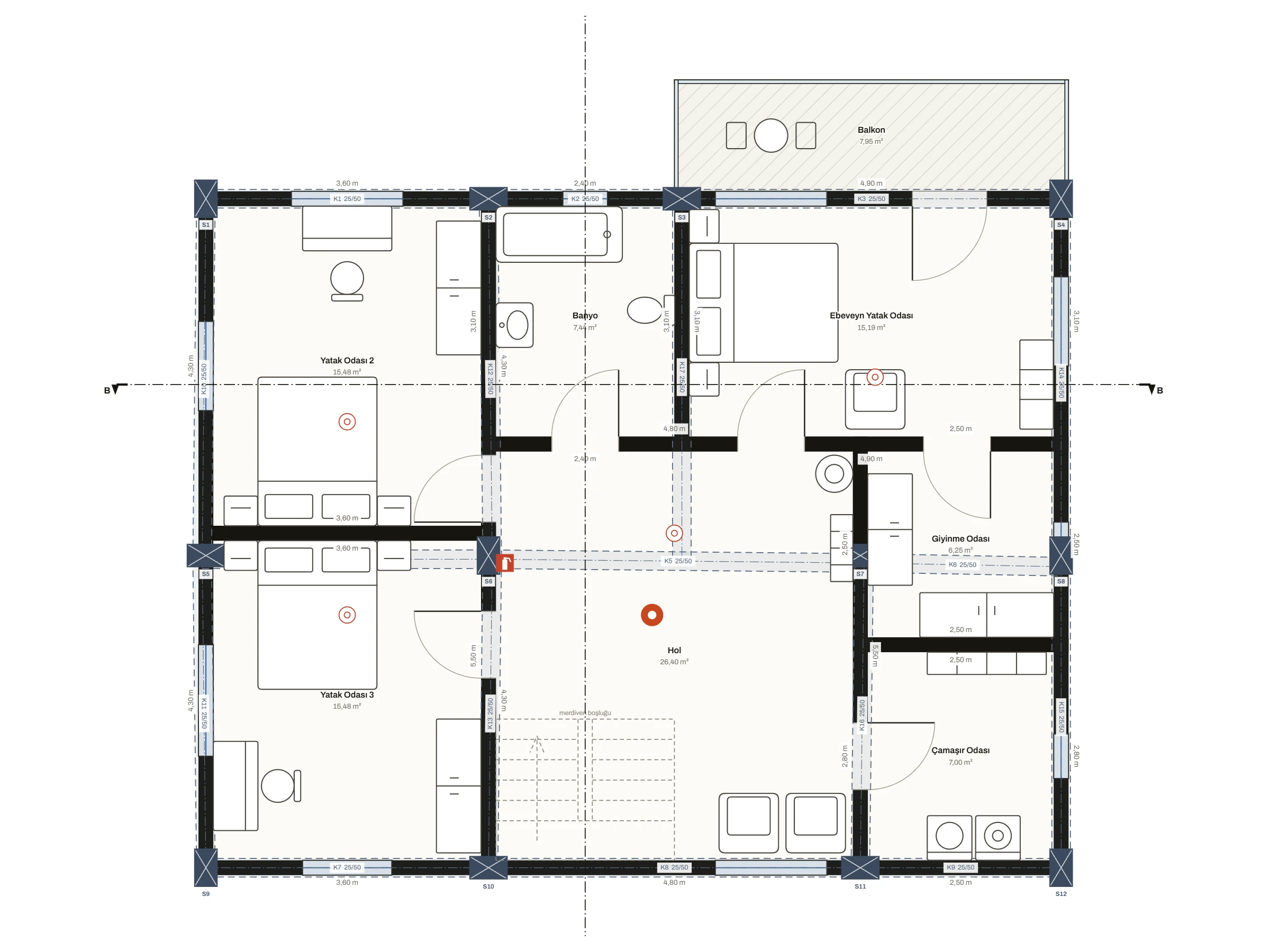

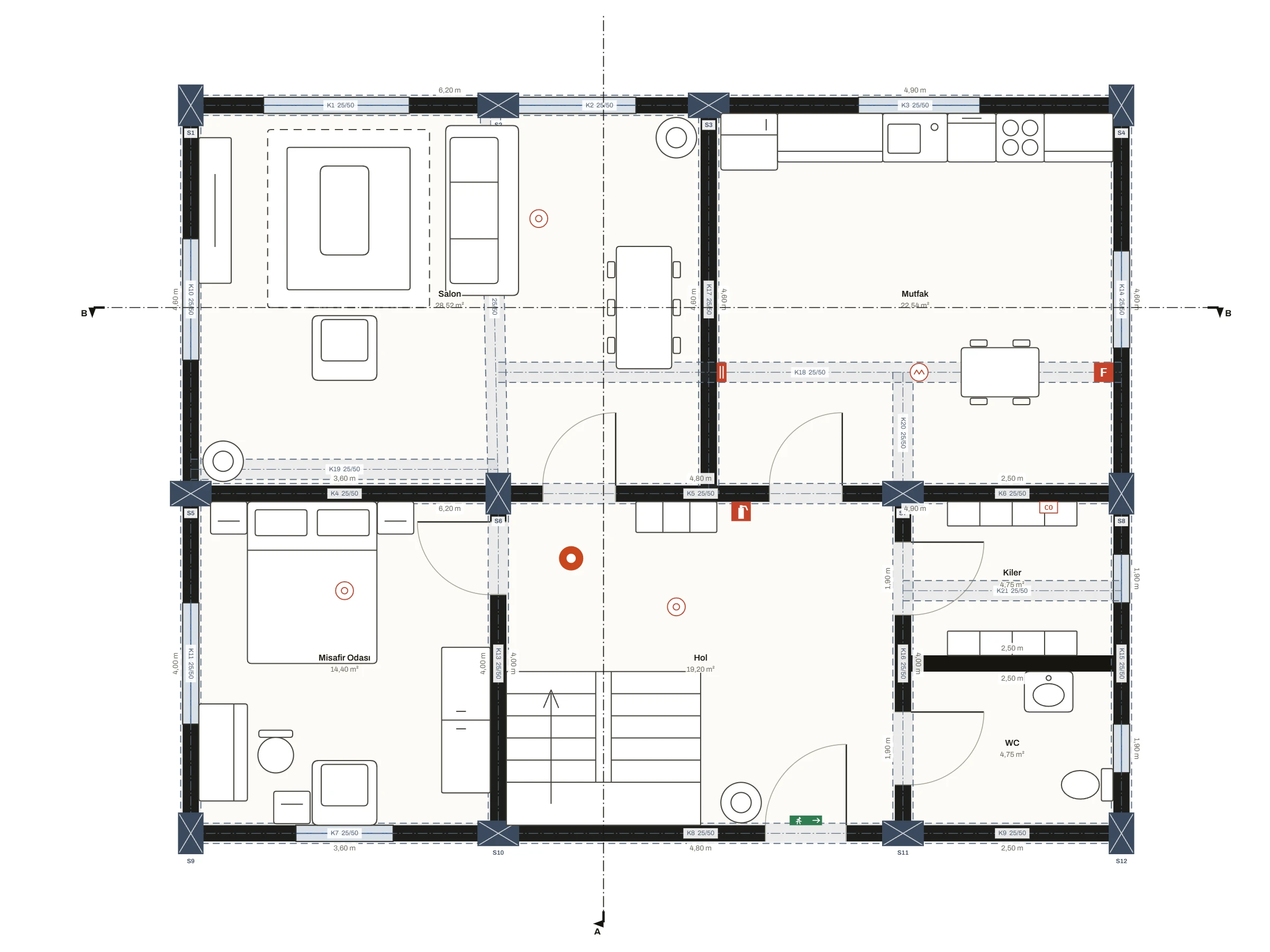

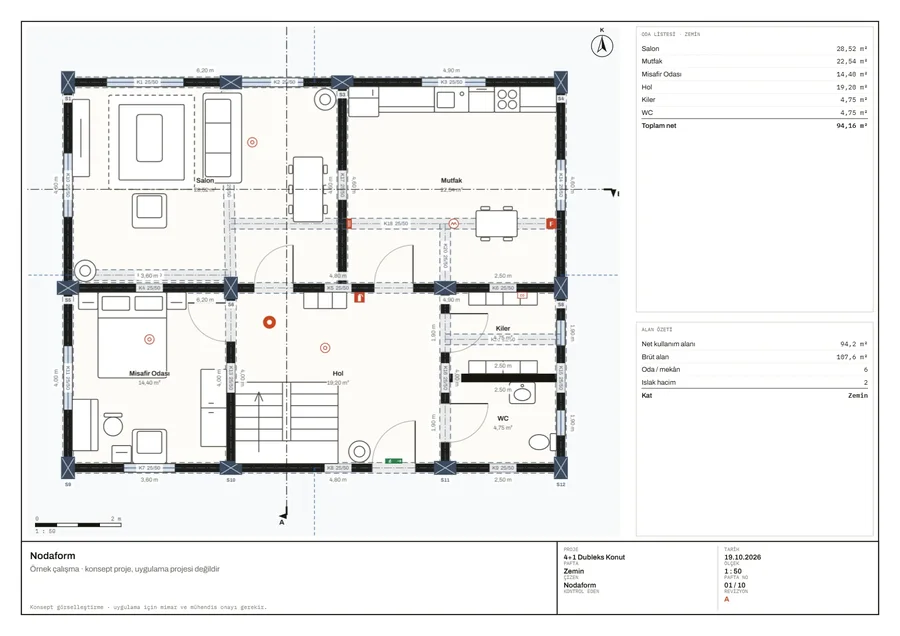

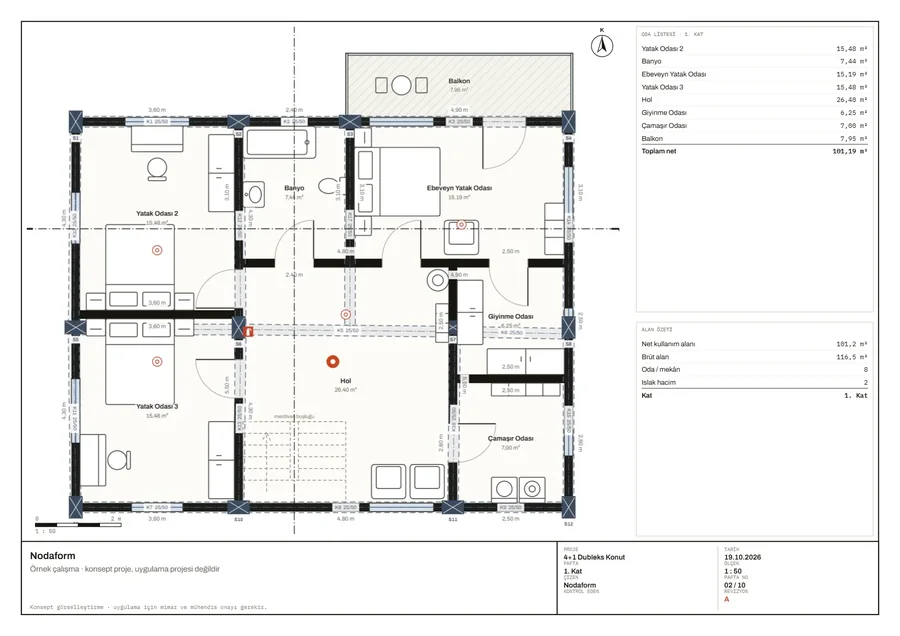

Kat planında altta yaşam, üstte yatak odaları.
Bütün odalar holden açılıyor; U dönüşlü merdiven iki katın holünü birleştiriyor. Hol 1,20 m’den geniş, oda kapıları 90 cm, daire kapısı 100 cm. Üçten fazla oda olduğu için banyo ve WC ayrı (Planlı Alanlar İmar Yönetmeliği md. 29 ve 39). Mobilyaların önündeki kullanım boşlukları da editörün plan denetiminden geçti.
| Salon | 28,52 m² |
| Mutfak | 22,54 m² |
| Misafir Odası | 14,40 m² |
| Hol | 19,20 m² |
| Kiler | 4,75 m² |
| WC | 4,75 m² |
| Net / brüt | 94,16 / 107,64 m² |
| Ebeveyn Yatak Odası | 15,19 m² |
| Giyinme Odası | 6,25 m² |
| Yatak Odası 2 | 15,48 m² |
| Yatak Odası 3 | 15,48 m² |
| Banyo | 7,44 m² |
| Çamaşır Odası | 7,00 m² |
| Hol | 26,40 m² |
| Balkon | 7,95 m² |
| Net / brüt | 101,19 / 116,45 m² |
Aynı plandan 3D görünüm ve render.
3D model plandan kendiliğinden çıkıyor: iki kat, kırma çatı, kolonlar ve camlı balkon korkuluğu. İç mekân görselleri odanın kendi kamerasından alındı; mobilya, kapı, pencere, duman dedektörü ve yangın tüpü planda nerede ise görselde de orada.
Render bir görsel öneridir; ölçü ve yerleşim için plan esas alınır.

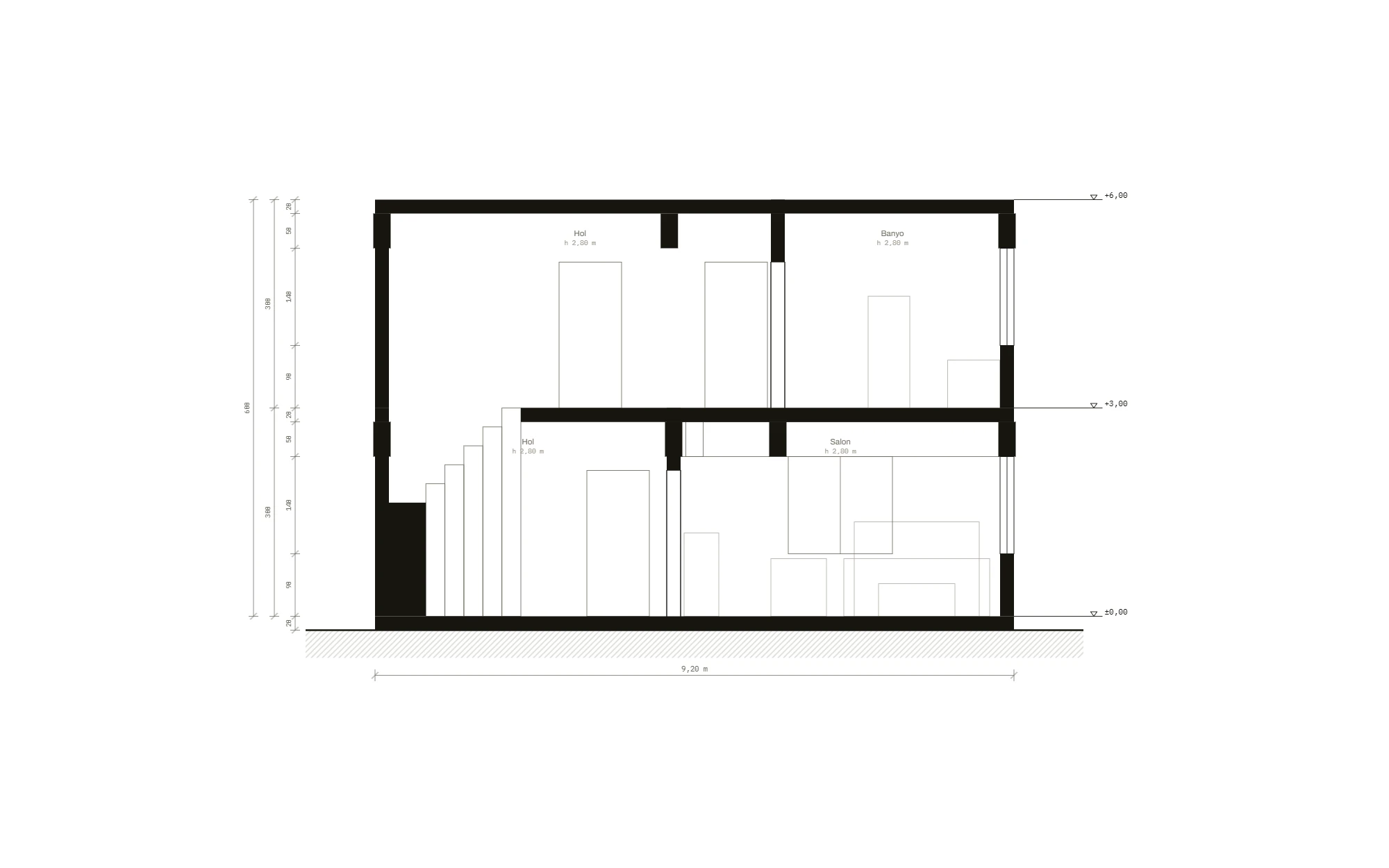

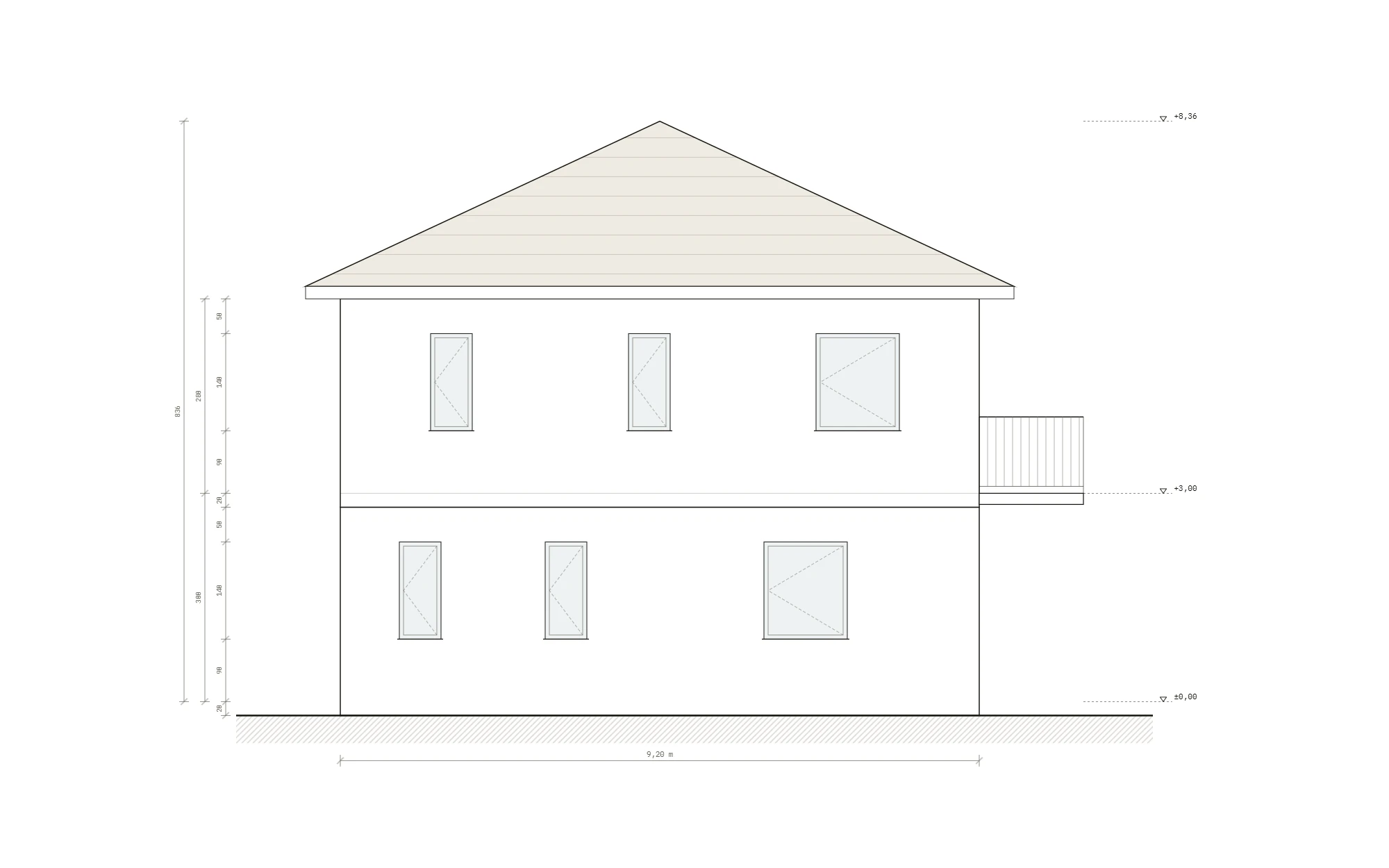

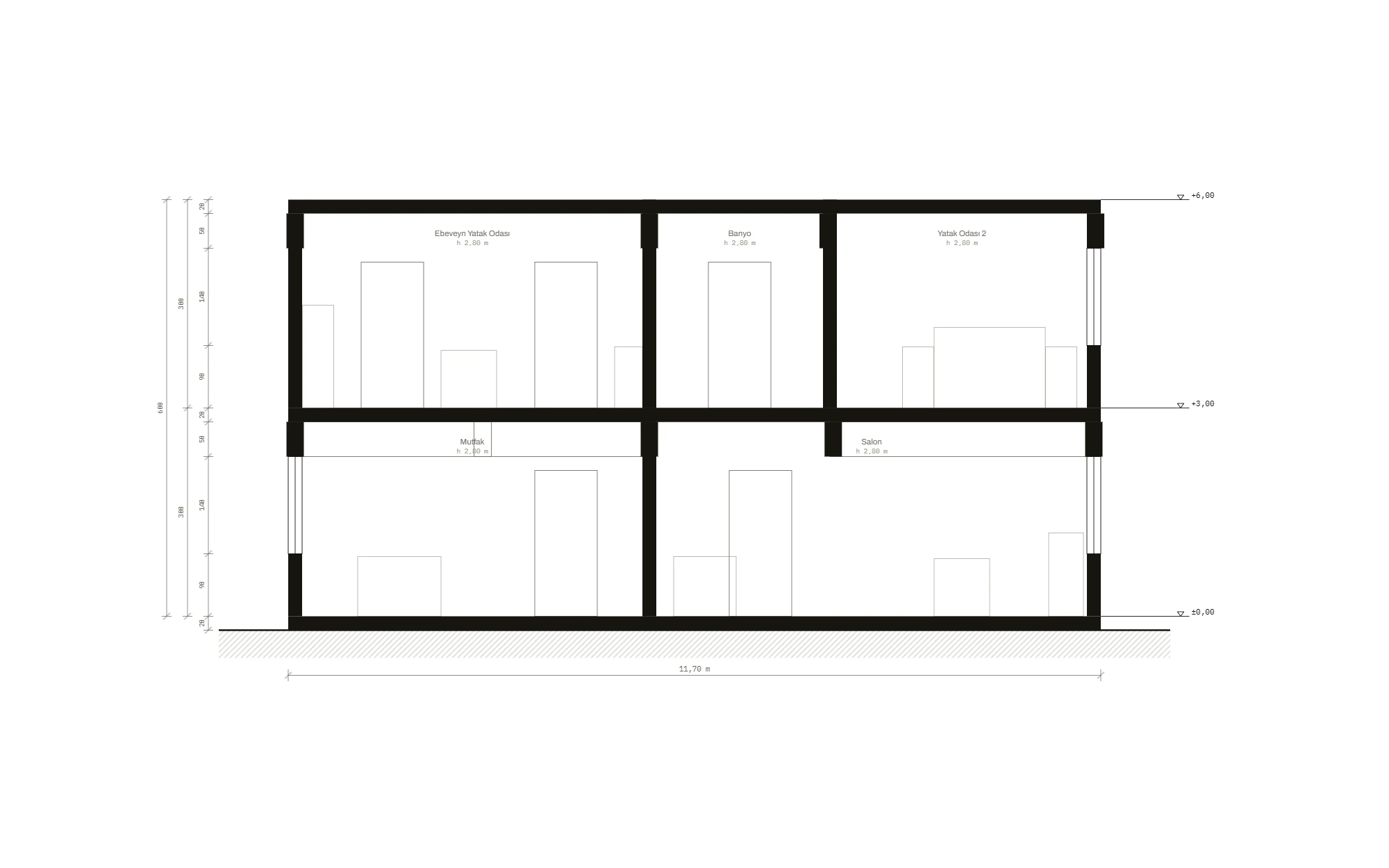

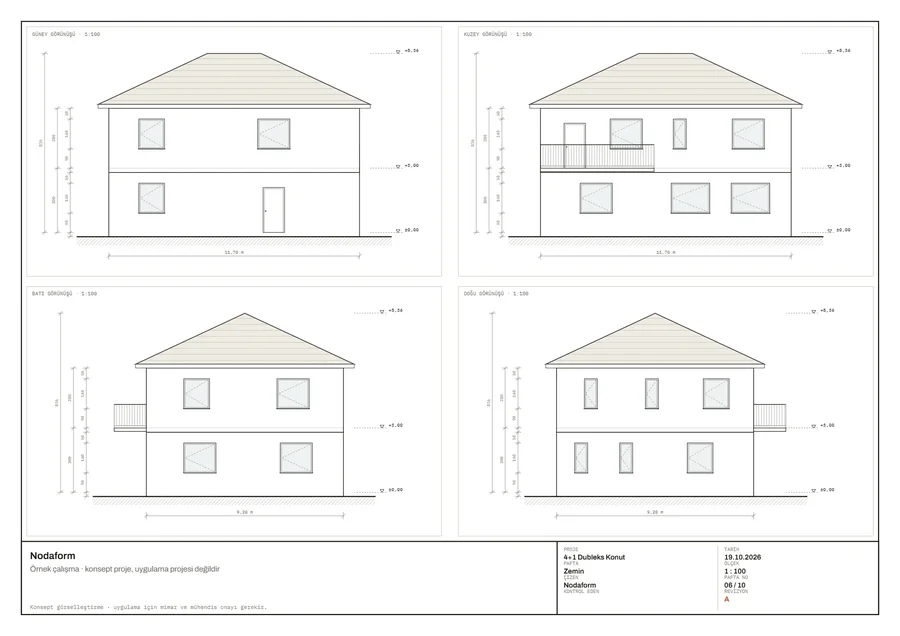

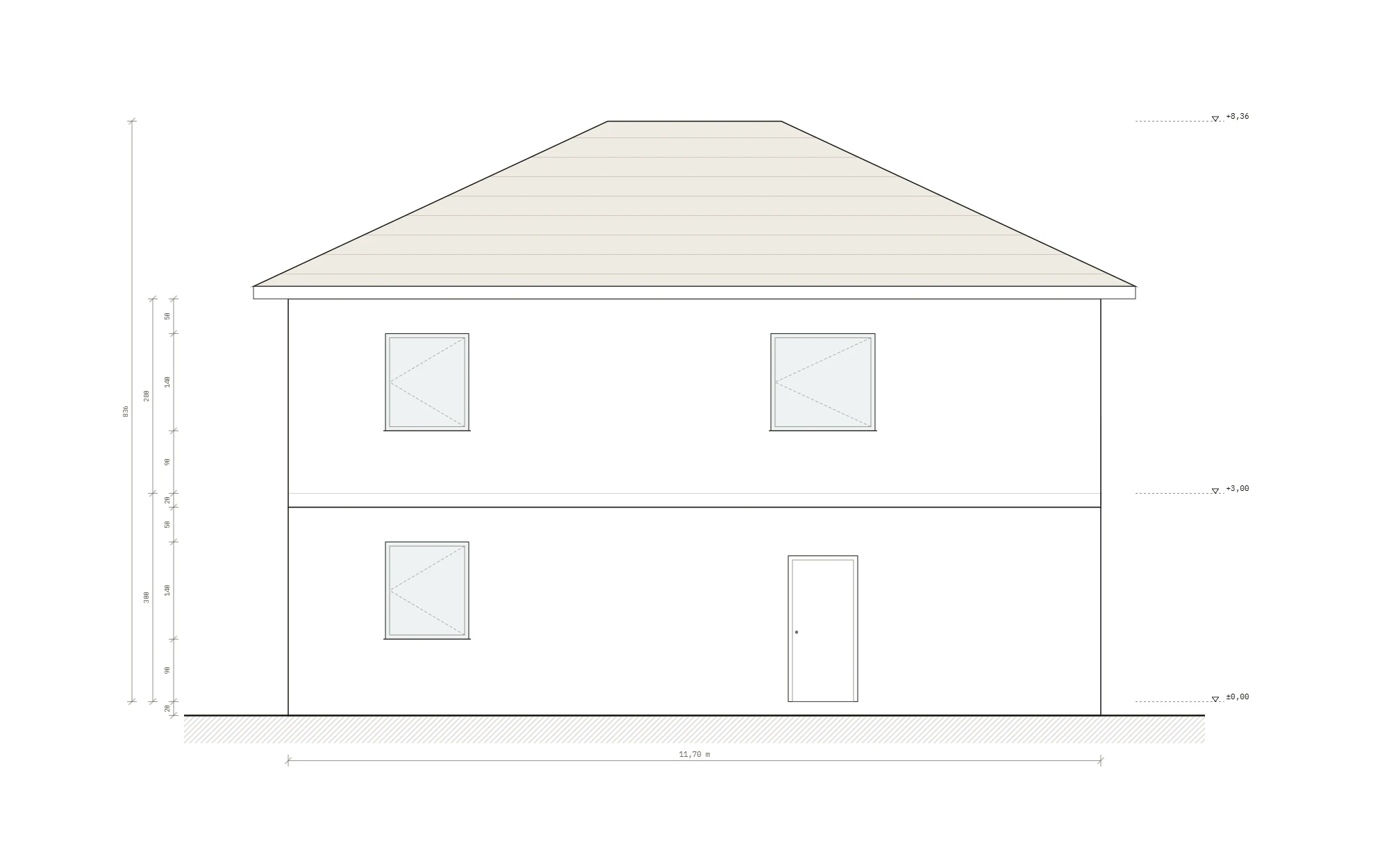

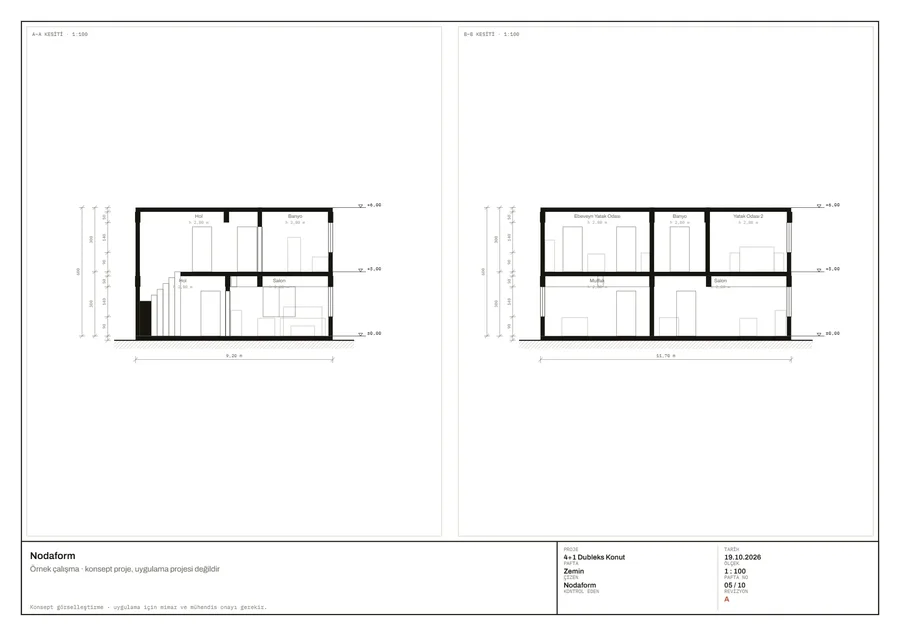

İki kesit, dört cephe görünüşü.
A–A kesiti merdivenden, B–B kesiti salon ve mutfaktan geçiyor. Görünüşler planın kendisinden çıkıyor; kırma çatı, balkon ve pencereler cephede de var.

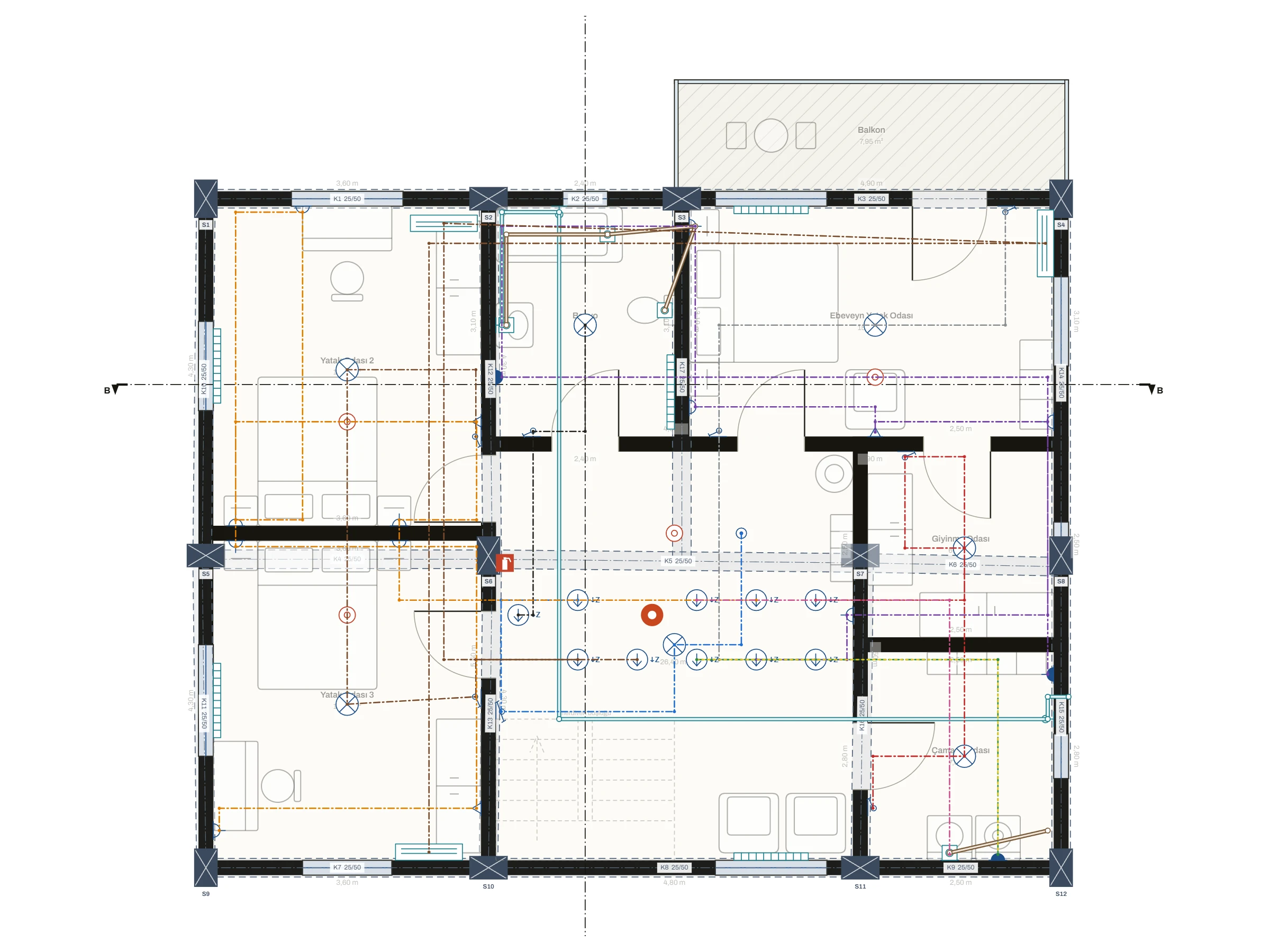

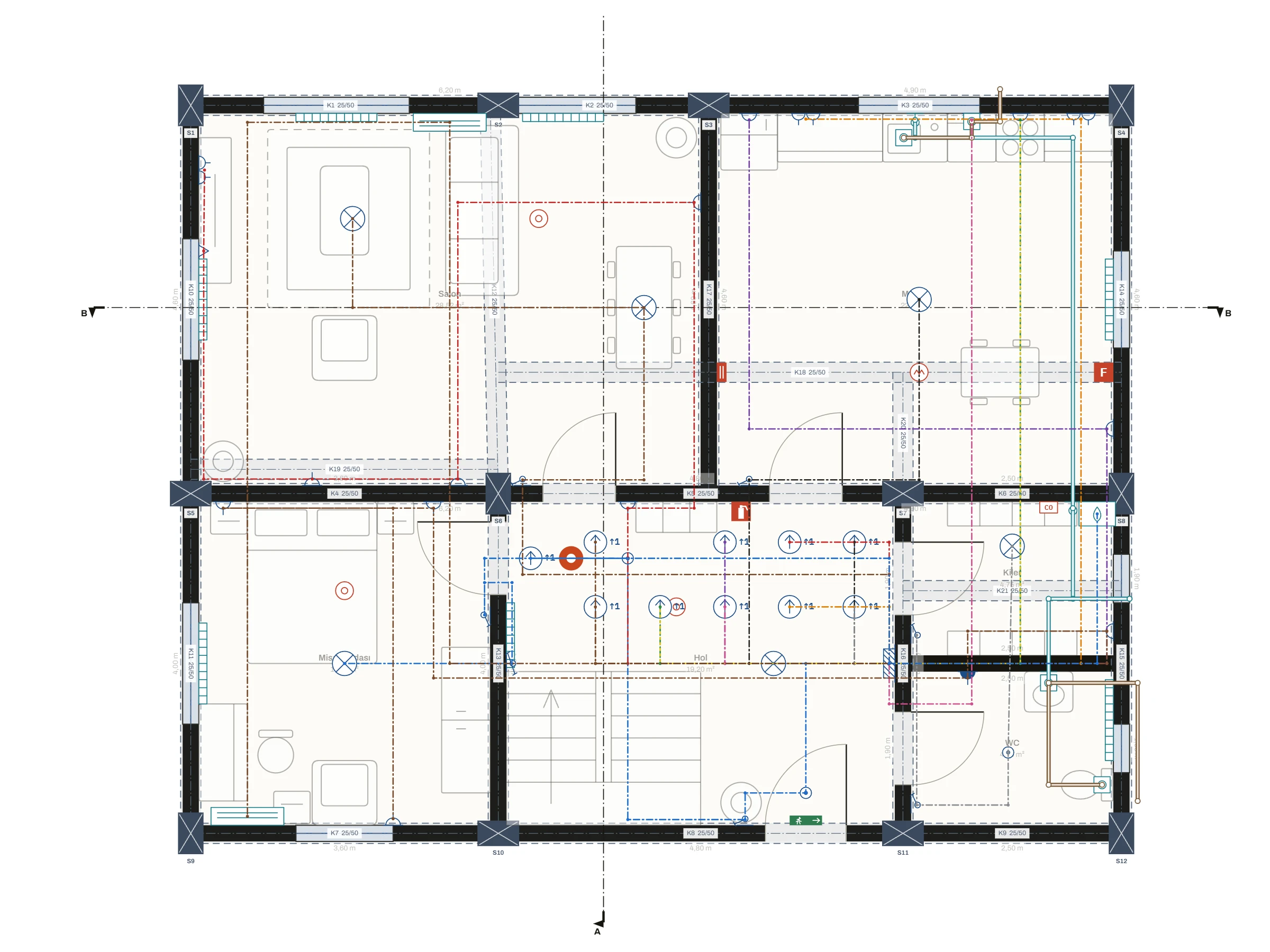

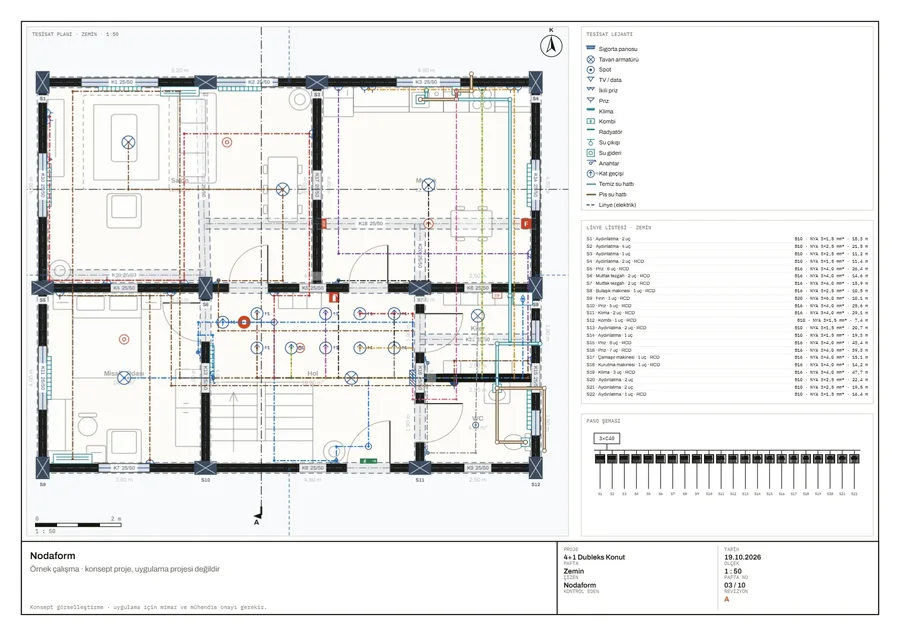

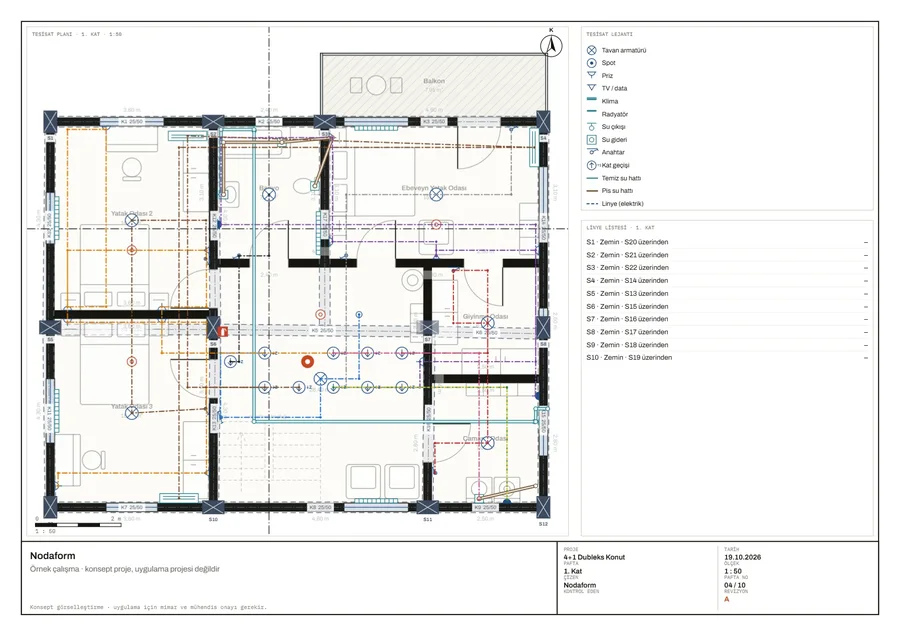

22 linyelik elektrik tesisatı, uyarısız.
Her büyük cihaz (fırın, bulaşık, çamaşır ve kurutma makinesi, klimalar, kombi) kendi linyesinden besleniyor. Aydınlatma bölgelere ayrıldı; her aydınlatma hattı 25 m’nin altında. Linyeler kirişleri kesmesin diye döşemeden gidiyor ve kolonların yanından dolaşıyor. Islak hacimlerdeki prizler etanj (IP44), merdivenin iki ucunda vaviyen anahtar var. Üst kat 10 kat geçişiyle zemindeki panodan besleniyor.
- Kurulu güç
- 25,56 kW · talep faktörü 0,70 → 17,89 kW
- Faz yükleri
- L1 8,43 · L2 8,70 · L3 8,43 kW · dengesizlik %3
- Hesap akımı
- 29,4 A (en yüklü faz)
- Ana şalter · kolon
- 3×C40 · 5×10 mm²
- Semboller
- 30 priz · 4 TV/data · 17 armatür ve spot · 15 anahtar · 5 klima · 12 radyatör · 6 su çıkışı · 8 gider
- Hat boyları
- Linye ≈ 353 m · temiz su ≈ 27 m · pis su ≈ 13 m
| Sigorta | Linye | Uç | Güç | Kablo | Faz |
|---|---|---|---|---|---|
| S1 · B10 | Salon aydınlatması | 2 | 120 W | 3×1,5 mm² | L1 |
| S2 · B10 | Hol ve misafir odası aydınlatması | 4 | 136 W | 3×2,5 mm² | L1 |
| S3 · B10 | Mutfak aydınlatması | 1 | 60 W | 3×2,5 mm² | L1 |
| S4 · B10 | Kiler ve WC aydınlatması | 2 | 68 W | 3×1,5 mm² | L1 |
| S5 · B16 | Salon ve hol prizleri | 6 | 1.900 W | 3×4,0 mm² | L2 |
| S6 · B16 | Mutfak tezgâh prizleri | 2 | 2.100 W | 3×4,0 mm² | L1 |
| S7 · B16 | Buzdolabı ve yemek masası prizi | 2 | 550 W | 3×4,0 mm² | L1 |
| S8 · B16 | Bulaşık makinesi | 1 | 2.000 W | 3×2,5 mm² | L3 |
| S9 · B20 | Fırın | 1 | 3.000 W | 3×6,0 mm² | L1 |
| S10 · B16 | Misafir odası, kiler ve WC prizleri | 5 | 1.500 W | 3×4,0 mm² | L3 |
| S11 · B16 | Klimalar · salon ve misafir odası | 2 | 2.400 W | 3×4,0 mm² | L3 |
| S12 · B10 | Kombi | 1 | 150 W | 3×1,5 mm² | L1 |
| S13 · B10 | Giyinme ve çamaşır odası aydınlatması | 2 | 120 W | 3×1,5 mm² | L1 |
| S14 · B10 | Ebeveyn yatak odası aydınlatması | 1 | 60 W | 3×1,5 mm² | L3 |
| S15 · B16 | Yatak odası 2 ve 3 prizleri | 8 | 2.100 W | 3×4,0 mm² | L2 |
| S16 · B16 | Ebeveyn, banyo, hol ve çamaşır odası prizleri | 7 | 1.950 W | 3×4,0 mm² | L1 |
| S17 · B16 | Çamaşır makinesi | 1 | 2.200 W | 3×4,0 mm² | L2 |
| S18 · B16 | Kurutma makinesi | 1 | 2.500 W | 3×4,0 mm² | L2 |
| S19 · B16 | Klimalar · üç yatak odası | 3 | 2.400 W | 3×4,0 mm² | L3 |
| S20 · B10 | Yatak odası 2 ve 3 aydınlatması | 2 | 120 W | 3×2,5 mm² | L1 |
| S21 · B10 | Üst kat holü (vaviyen) | 2 | 68 W | 3×2,5 mm² | L3 |
| S22 · B10 | Banyo aydınlatması | 1 | 60 W | 3×1,5 mm² | L1 |
Kablo kesitleri gerilim düşümüne ve aynı güzergâhtaki devre sayısına göre büyütüldü. Islak hacim ve priz linyeleri 30 mA kaçak akım rölesi arkasında.

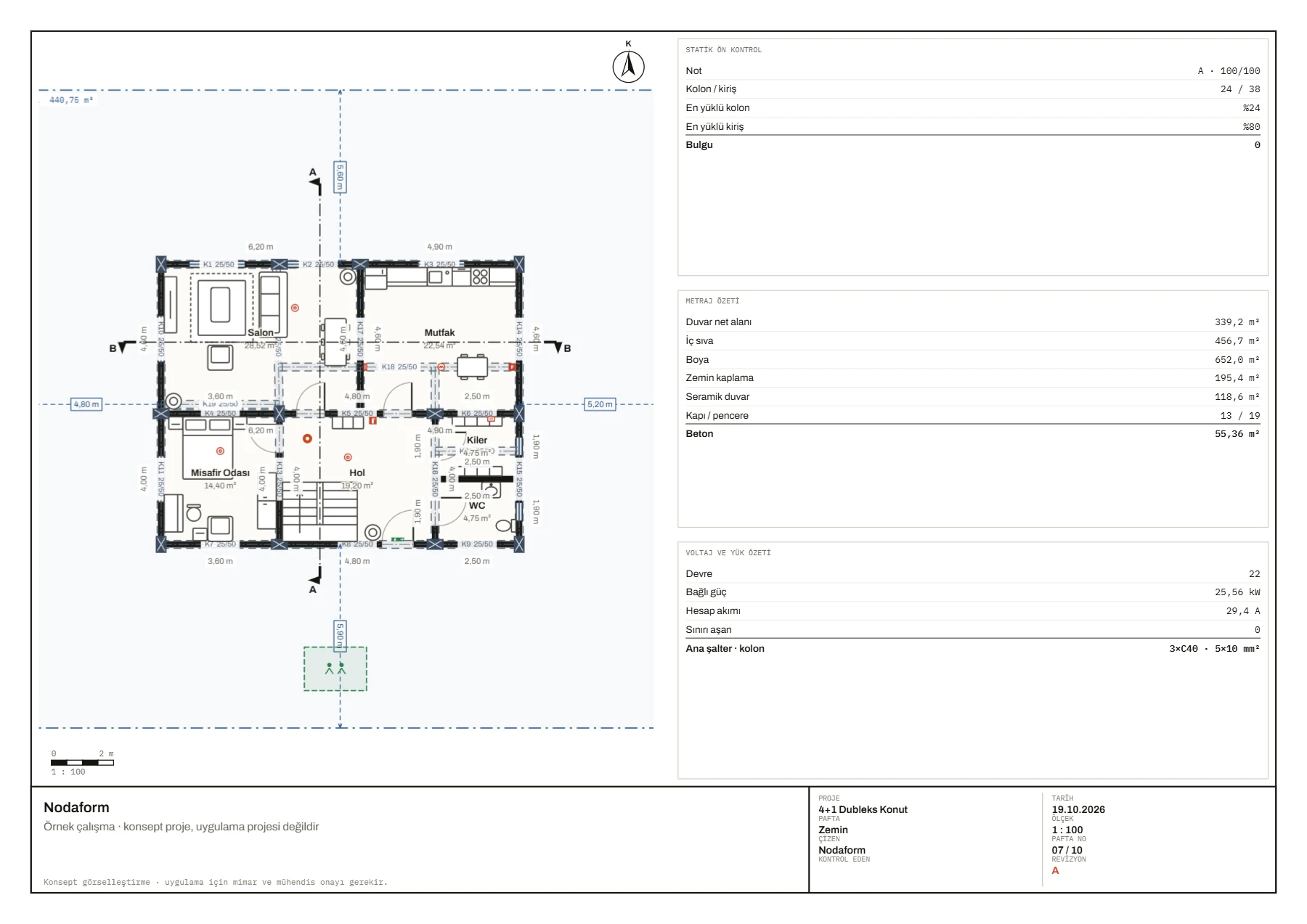

Statik ön kontrol: A · 100/100
Kolonlar iki katta aynı akslarda, yarısı 90° çevrilerek iki yönde rijitlik dengelendi. Üst kat duvarlarının hepsi kirişe oturuyor. İlk denemede not C idi: askıda kalan bir kolon, kirişe değil döşemeye oturan duvarlar, iki yönde dengesiz rijitlik ve ucu boşta kalan bir kiriş vardı. Her biri editörün önerisiyle düzeltildi.
- 24 kolon (30×50) ve 38 kiriş (25/50) · döşeme 14 cm
- En yüklü kolon %24 · en yüklü kiriş %80
- Bina ağırlığı ≈ 2.375 kN · periyot T ≈ 0,38 s (TBDY 2018)
Ön kontroldür; ruhsat için statik proje gerekir.

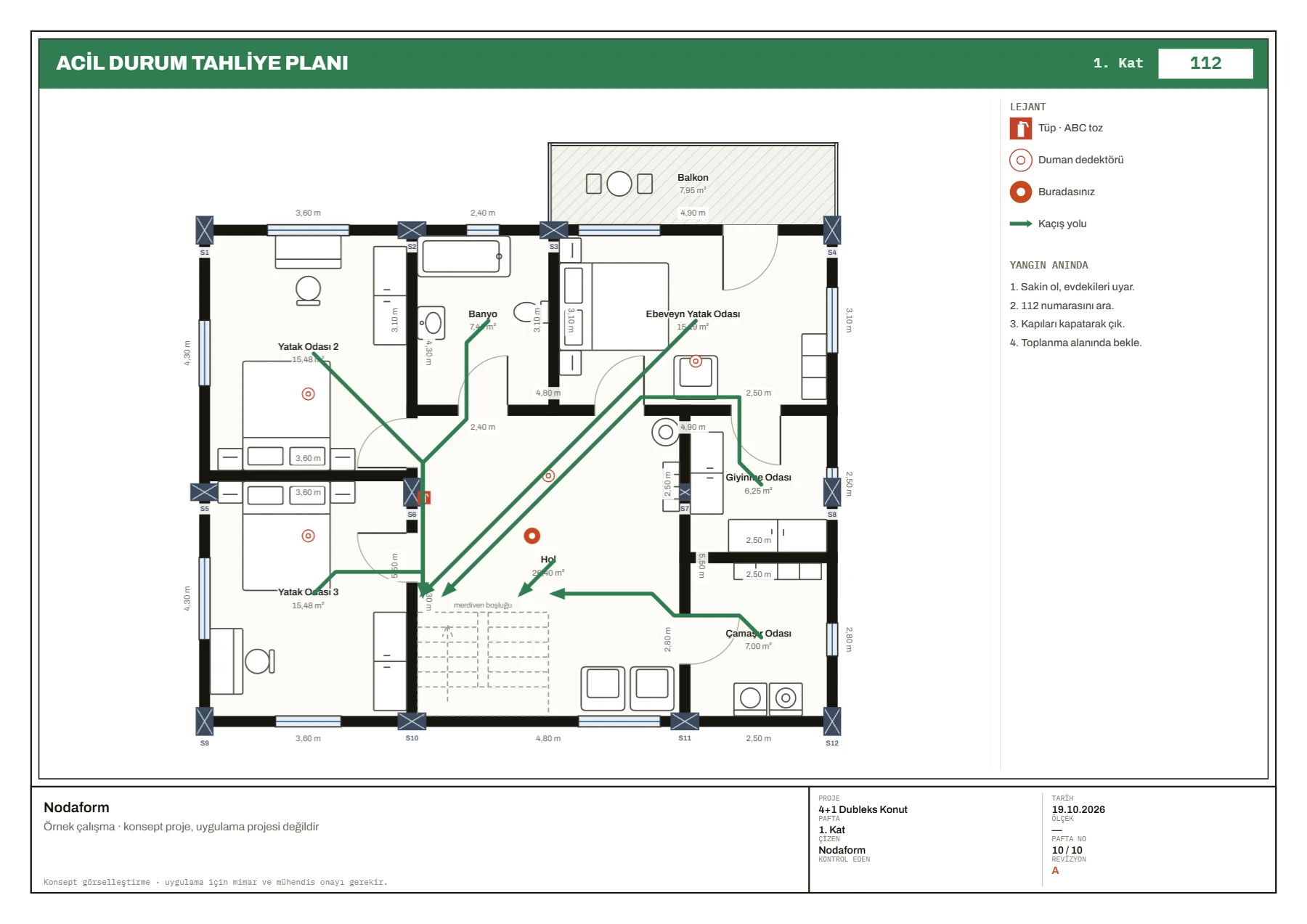

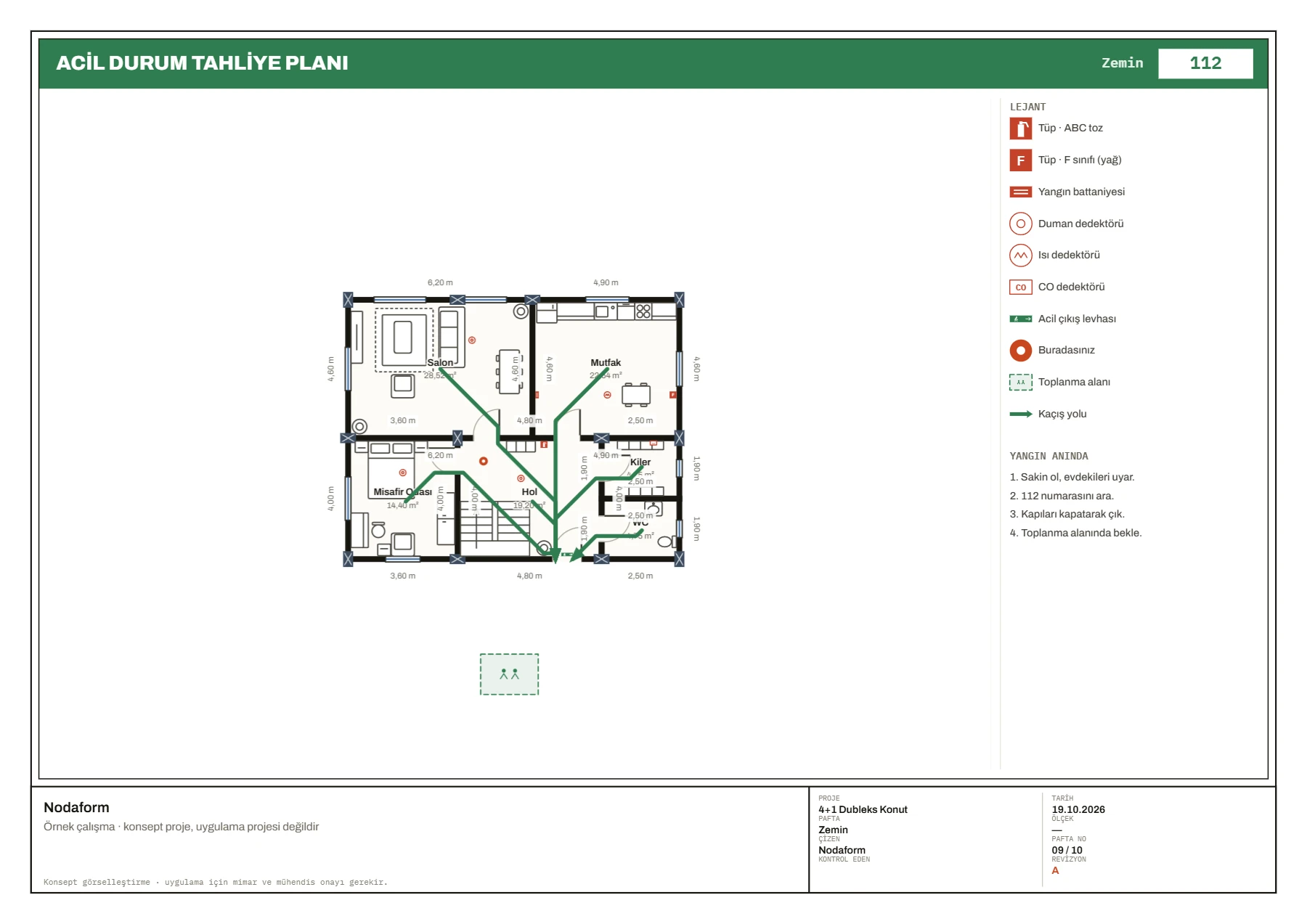

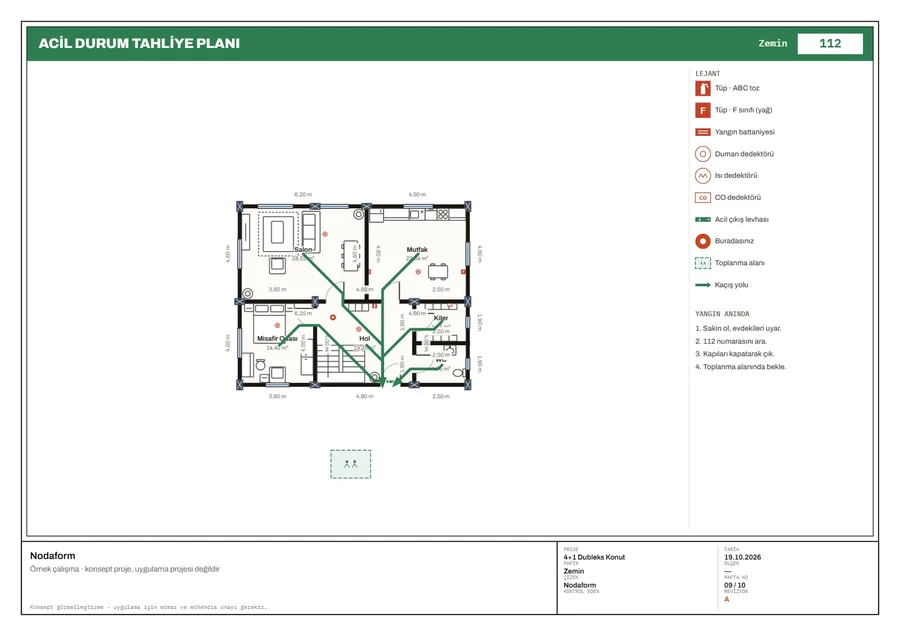

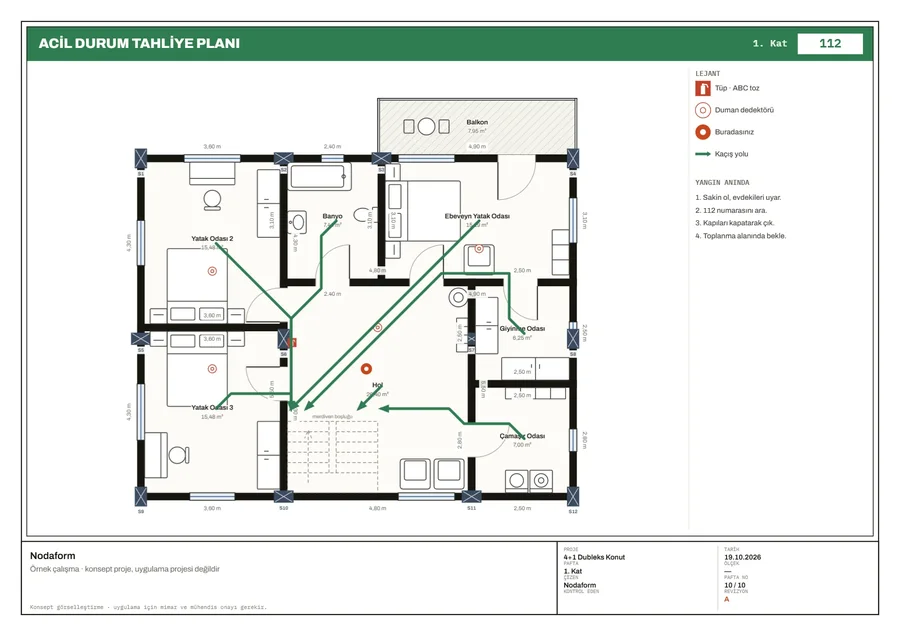

Yangın ekipmanı, kontrol ve tahliye planı.
Her yatak odasında, salonda ve iki holde duman dedektörü; mutfakta ısı dedektörü, F sınıfı tüp ve yangın battaniyesi; kombinin yanında CO dedektörü; her katta ABC tozlu yangın tüpü. Yangın kontrolü (Türkiye kuralları, konut) bulgu vermiyor. Toplanma alanı ön bahçede.
Metraj ve maliyet de aynı plandan.
Metraj ve maliyet tahmini planın kendi ölçülerinden hesaplandı; BIM modelinde proje malzemeleri tanımlandı (dış duvar gazbeton), çakışma kontrolü sıfır ihlal verdi ve model IFC olarak dışa aktarıldı.
| Dış / iç duvar boyu | 82,0 / 59,6 m |
| İç sıva | 456,7 m² |
| Boya | 652,0 m² |
| Zemin kaplaması (kuru / ıslak) | 153,6 / 41,7 m² |
| Seramik duvar | 118,6 m² |
| Kapı / pencere | 13 / 19 adet |
| Betonarme (kolon, kiriş, döşeme) | 55,4 m³ |
| Kaba yapı | ₺2.222.289 |
| İnce işler | ₺1.147.725 |
| Tesisat | ₺641.215 |
| Risk payı (%8) | ₺320.898 |
| Toplam (±%20) | ₺4.332.127 |
| Brüt m² başına | ₺19.332 |
Maliyet editörün varsayılan Türkiye birim fiyatlarıyla bir tahmindir; arsa, ruhsat ve proje bedelleri dahil değildir.

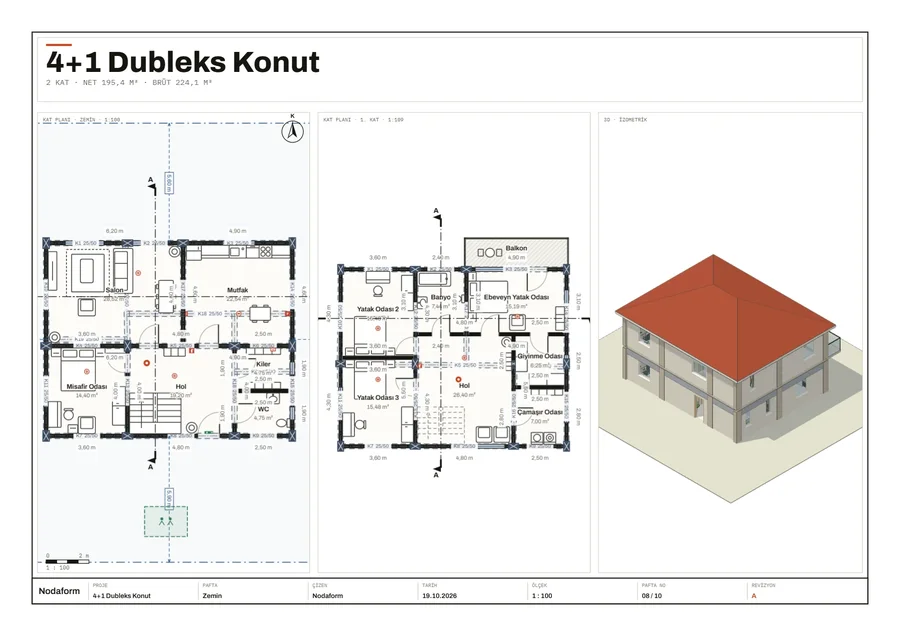

On pafta, tek PDF.
Hepsi A3, kendi antetiyle. PDF vektörel; büyütünce çizgiler bozulmaz.
Bu projenin her parçası hangi pakette?
FREE
Plan ve tek kat 3DOdalar, kapı ve pencereler, 30 temel obje, kolon ve kiriş, zemin ve 1. kat; her katın 3D görünümü ve plan PNG’si.
PLUS
Çizimler ve kontrollerBütün katlar ve kırma çatı 3D’de, kesit ve görünüş, balkon, elektrik ve tesisat, statik ön kontrol, yangın ekipmanı, ölçekli PDF paftalar.
PRO
Sunum ve hesaplarYapay zekâ render ve asistan, yangın kontrolü ve tahliye paftası, ıslak hacim tesisat kontrolü, metraj, maliyet tahmini, DXF.
ULTIMATE
Simülasyon ve BIMVoltaj ve yük simülasyonu (sigorta, kablo, faz dengesi), BIM malzemeleri, çakışma kontrolü ve IFC.
Sık sorulan sorular
Bu proje gerçekten Nodaform’da mı çizildi?
Evet. Odalar, kapılar, mobilya, kolon ve kirişler, tesisat ve yangın ekipmanı editörün araçlarıyla yerleştirildi. Planlar, kesitler, görünüşler ve paftalar editörün kendi çıktısı; iç ve dış görseller editördeki yapay zekâ render’ı.
Bu planı kendi evim için kullanabilir miyim?
Fikir almak ve kendi planını çizerken karşılaştırmak için kullanabilirsin. Bu bir konsept projedir; uygulama için mimari, statik, elektrik ve mekanik projeleri lisanslı bir mimar ve mühendis hazırlar ve onaylar.
Statik notu A, bu ev depreme dayanıklı mı demek?
Hayır. Statik ön kontrol, kolon, kiriş ve döşemenin kaba boyutlarını ve yerleşimini TBDY 2018 ve TS 500’e göre kabaca sınar; zemin etüdü, donatı hesabı ve statik projenin yerine geçmez.
Paftaları indirebilir miyim?
Evet. On paftanın hepsi tek bir vektörel PDF’te; sayfadaki düğmeyle indirebilirsin.
Sıra senin evinde.
Boş bir planla ya da hazır bir şablonla başla; çizdikçe aynı kontroller senin planında da çalışır.
