Een 4+1-duplex, van begin tot eind in Nodaform.
Een vrijstaand huis met twee verdiepingen, vier slaapkamers en twee toiletten. Getekend in de editor, van de muren tot de stopcontacten en van de kolommen tot het vluchtplan. De plancontrole, constructieve voorcontrole, spanningssimulatie, installatiecontrole en BIM-botsingscontrole geven geen waarschuwingen.
4+1-duplexwoning
Een huis met twee verdiepingen op een perceel van 440 m², met aan alle vier zijden 4,80–5,90 m afstand tot de perceelgrens. Woonruimtes op de begane grond, slaapkamers boven. De entree ligt op het zuiden; keuken en woonkamer kijken uit op de noordtuin en de ouderslaapkamer heeft een balkon.
Elke tekening, tabel en elk getal op deze pagina komt uit hetzelfde project. De tekenbladen en tekeningen zijn de eigen output van de editor; de interieur- en exterieurbeelden zijn AI-renders.
Voorbeeldproject · conceptontwerp, geen uitvoeringstekening
- Terrein
- 440,75 m² · rooilijnafstanden 4,80 / 5,20 / 5,60 / 5,90 m
- Oppervlakte
- 2 verdiepingen · netto 195,4 m² · bruto 224,1 m²
- Kamers
- Woonkamer, keuken, 4 slaapkamers, inloopkast en wasruimte, berging, badkamer, aparte wc, balkon
- Hoogte
- Verdiepingshoogte 2,80 m + 20 cm vloer · deuren 2,10 m · borstwering 90 cm
- Dak
- Schilddak · 25° helling · 50 cm overstek · dakpannen
- Draagconstructie
- Gewapend beton · 24 kolommen, 38 balken · vloer 14 cm
- Muur
- 20 cm cellenbeton · U ≈ 0,57 W/m²K (zonder buitenisolatie)
- Elektra
- Driefase · hoofdschakelaar 3×C40 · voedingskabel 5×10 mm²
- Verwarming
- Combiketel (in de berging) · 12 radiatoren · 5 split-airco’s

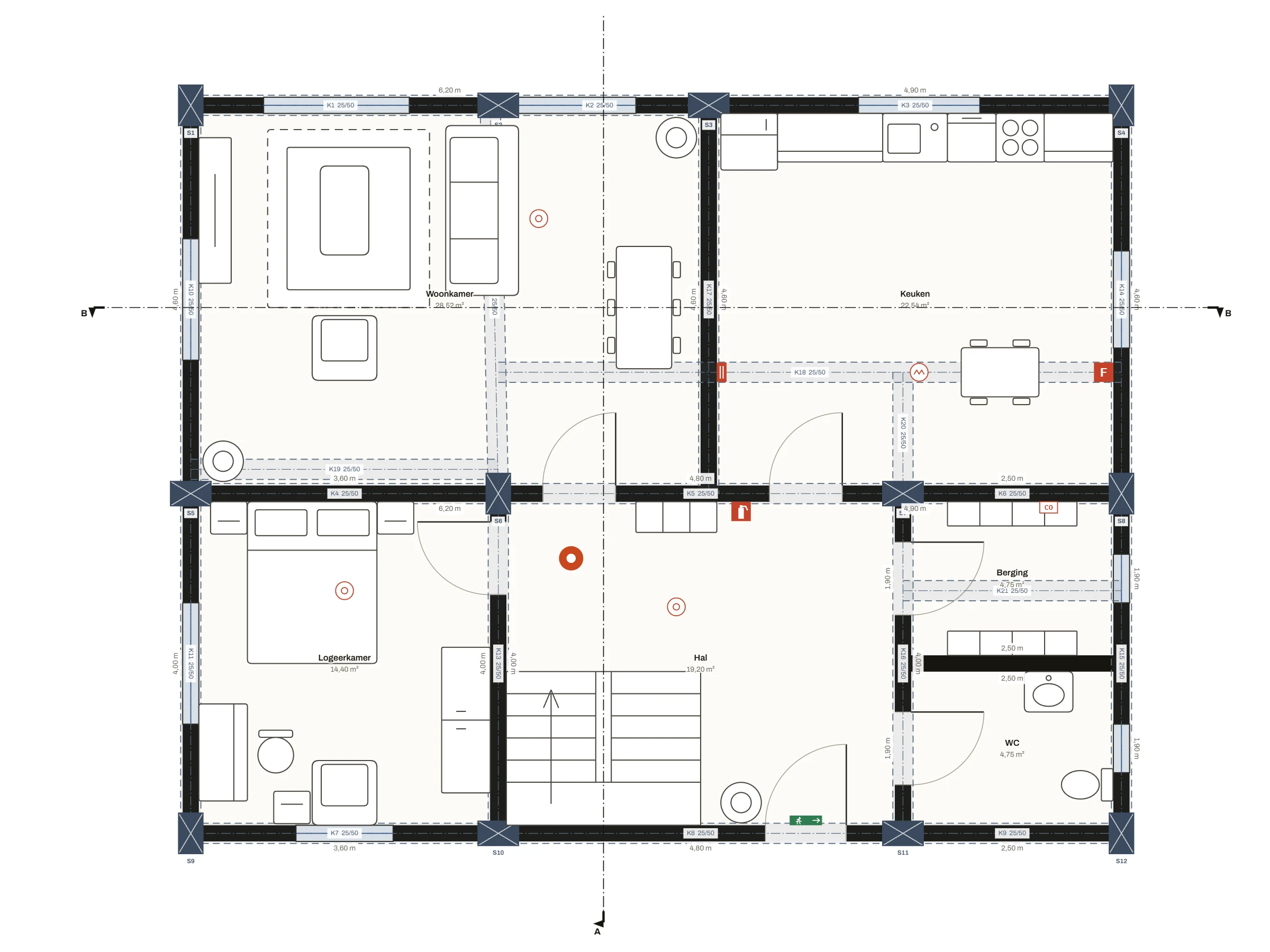

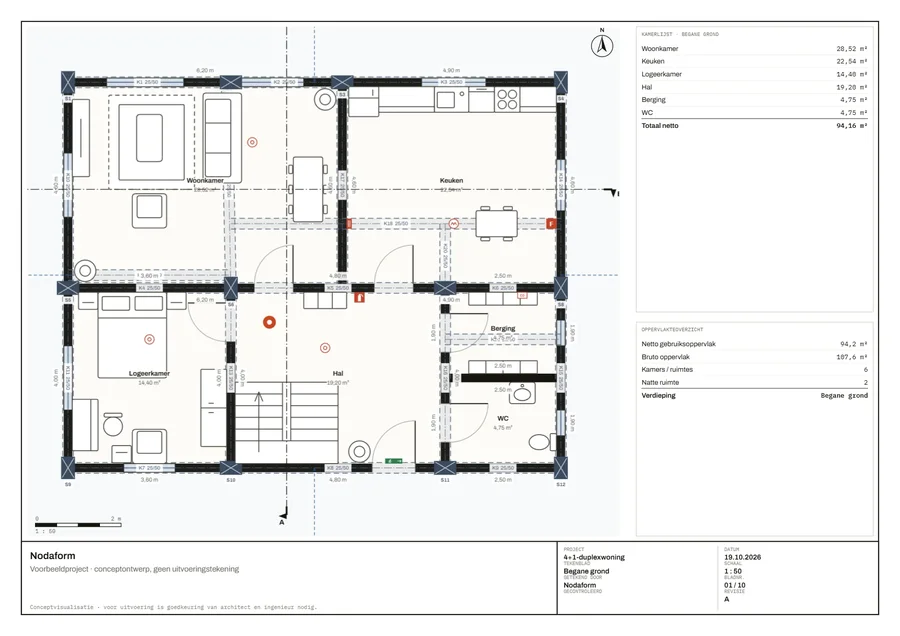

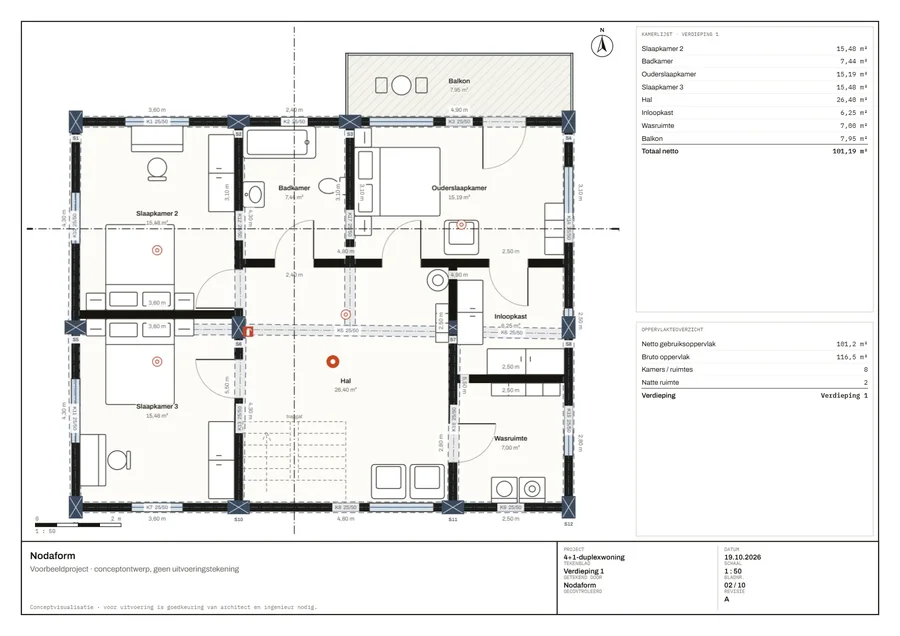

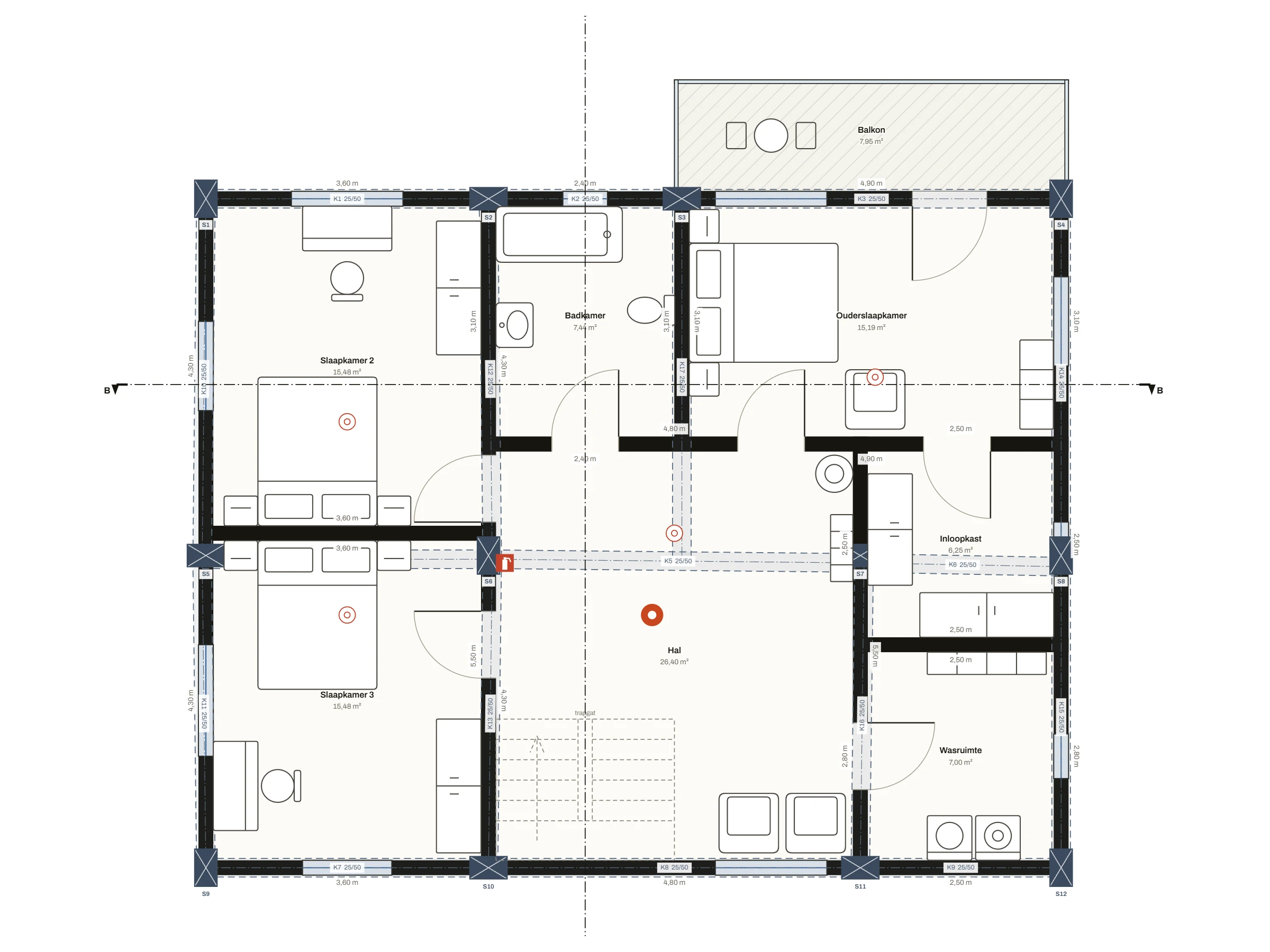

Plattegronden: beneden wonen, boven de slaapkamers.
Alle kamers komen uit op de hal; een U-vormige trap verbindt de hallen van beide verdiepingen. De hal is breder dan 1,20 m, de kamerdeuren zijn 90 cm en de voordeur 100 cm. Omdat er meer dan drie kamers zijn, zijn badkamer en wc gescheiden (Turkse bouwverordening voor geplande gebieden, art. 29 en 39). Ook de vrije ruimte vóór het meubilair heeft de plancontrole van de editor doorstaan.
| Woonkamer | 28,52 m² |
| Keuken | 22,54 m² |
| Logeerkamer | 14,40 m² |
| Hal | 19,20 m² |
| Berging | 4,75 m² |
| WC | 4,75 m² |
| Netto / bruto | 94,16 / 107,64 m² |
| Ouderslaapkamer | 15,19 m² |
| Inloopkast | 6,25 m² |
| Slaapkamer 2 | 15,48 m² |
| Slaapkamer 3 | 15,48 m² |
| Badkamer | 7,44 m² |
| Wasruimte | 7,00 m² |
| Hal | 26,40 m² |
| Balkon | 7,95 m² |
| Netto / bruto | 101,19 / 116,45 m² |
Uit dezelfde plattegrond: 3D-weergave en render.
Het 3D-model ontstaat vanzelf uit het plan: twee verdiepingen, een schilddak, kolommen en een glazen balkonbalustrade. De interieurbeelden zijn gemaakt vanuit de eigen camera van elke kamer; meubels, deuren, ramen, de rookmelder en de brandblusser staan in het beeld precies waar ze op het plan staan.
Een render is een visueel voorstel; voor maten en indeling is het plan leidend.

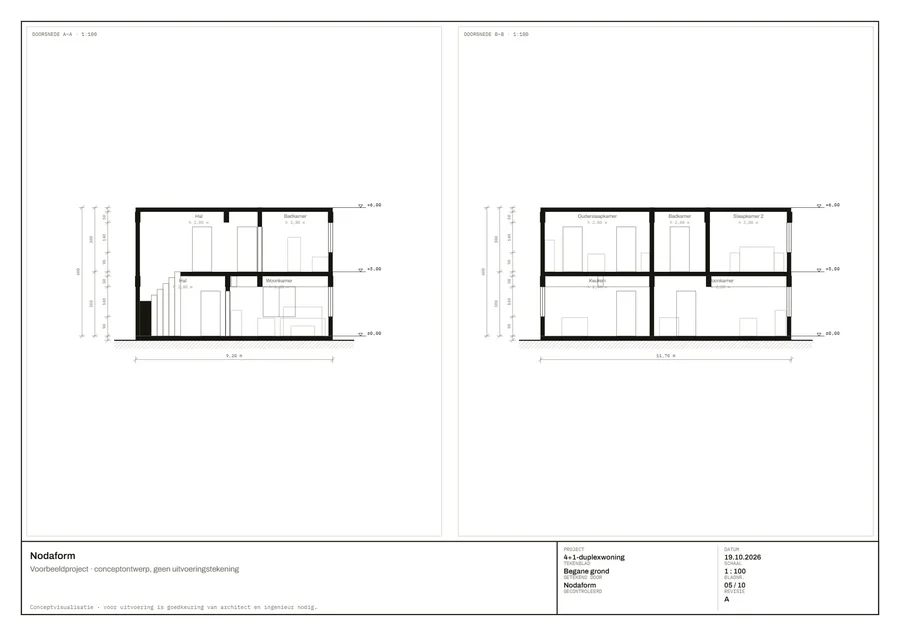

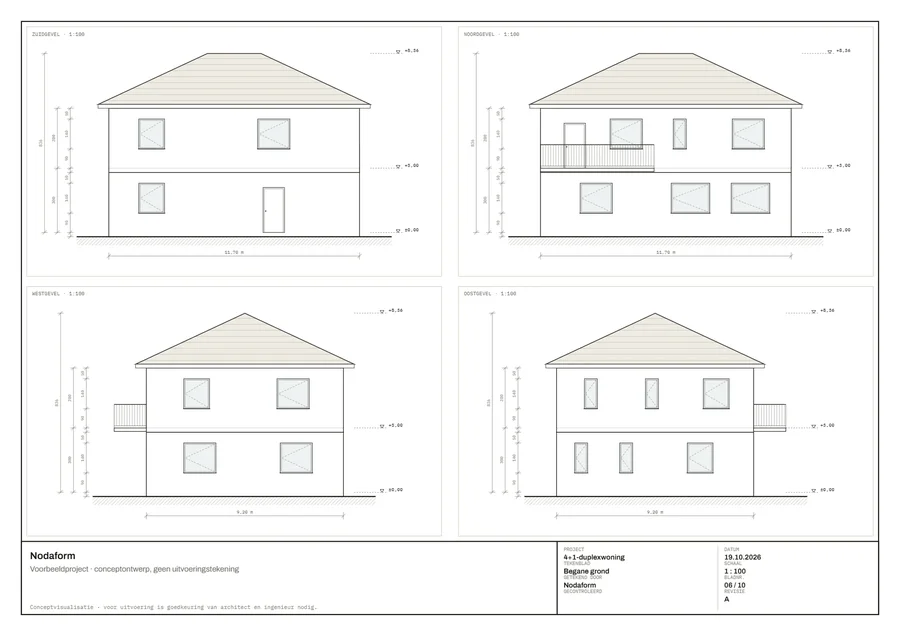

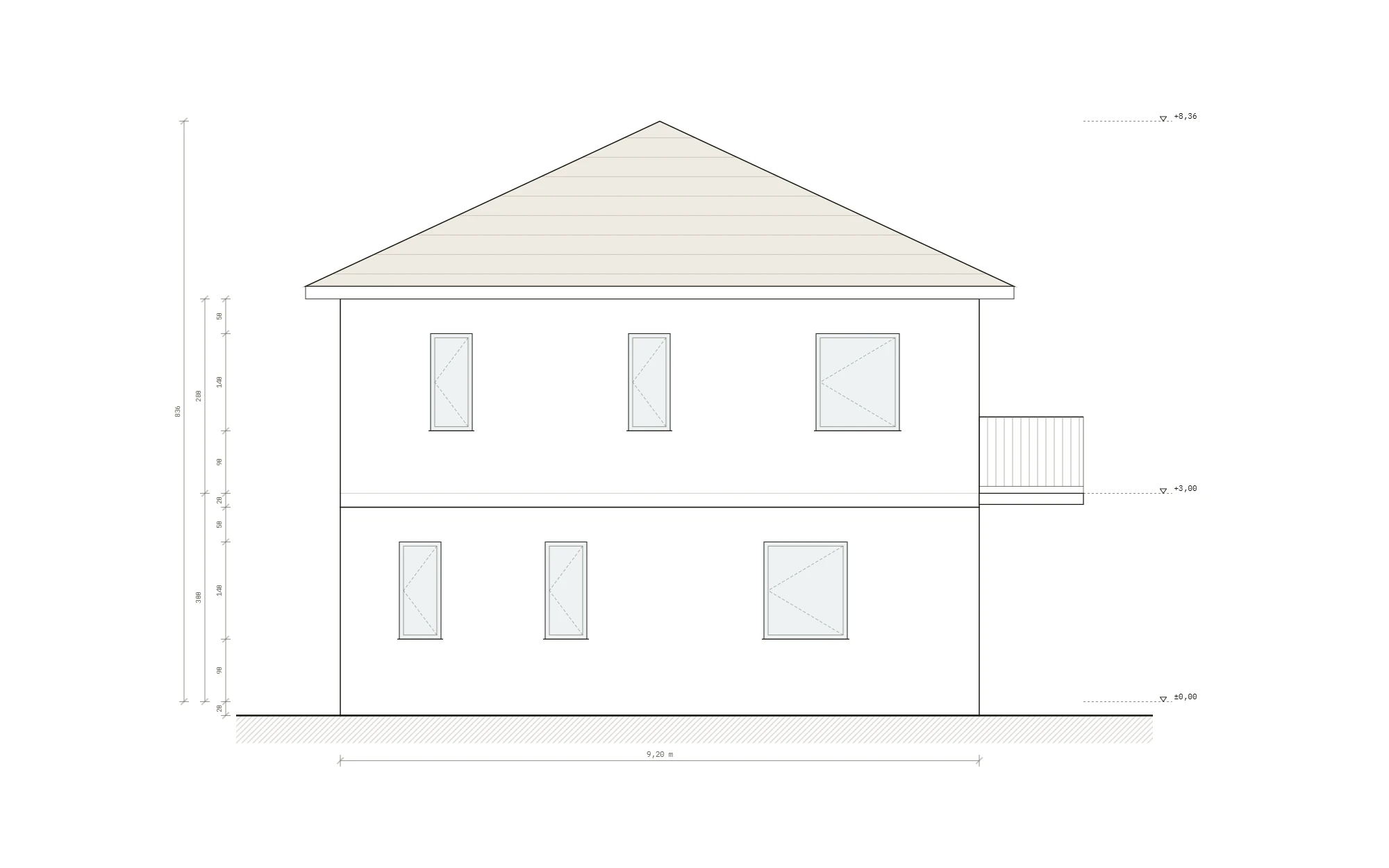

Twee doorsneden, vier gevelaanzichten.

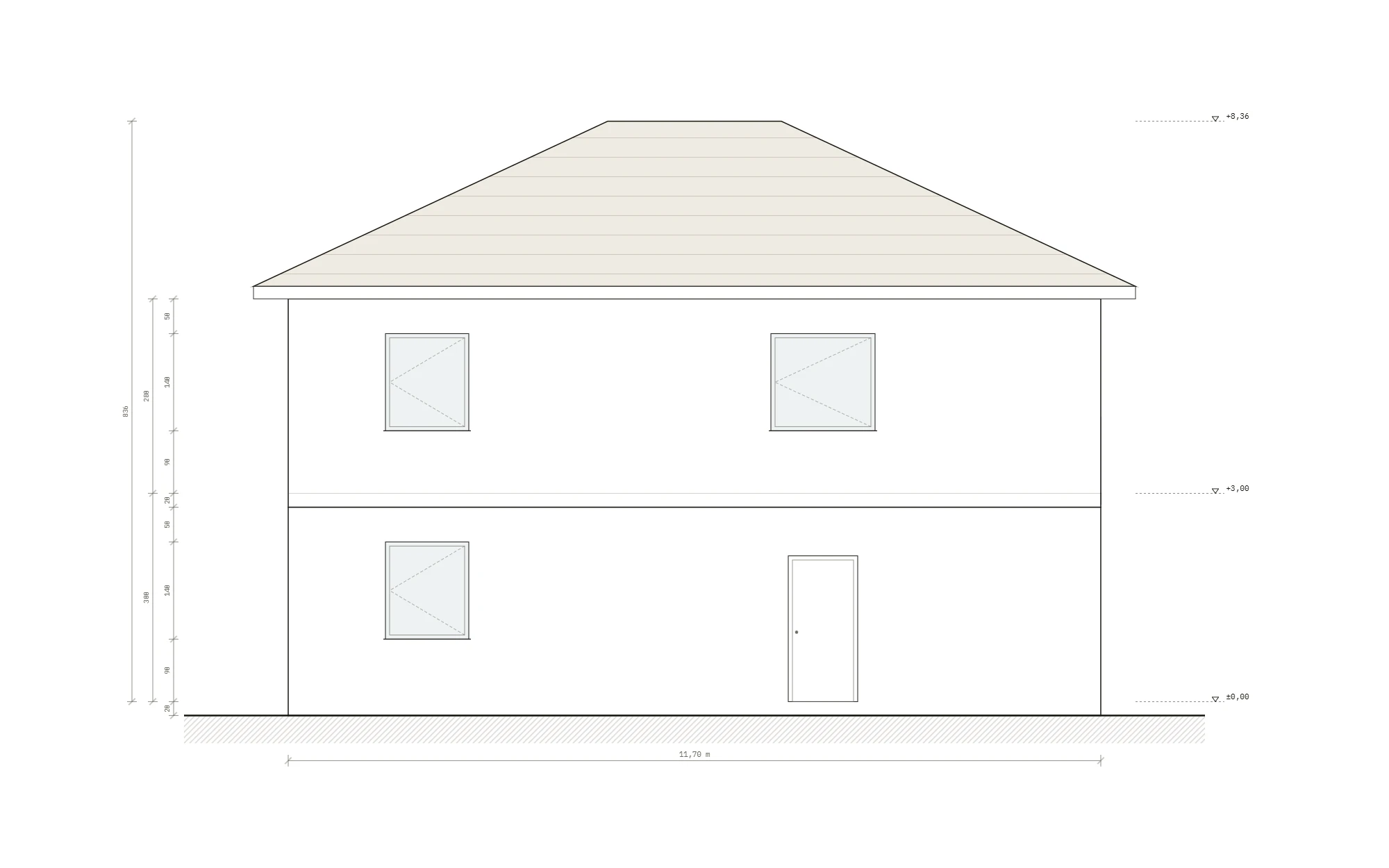

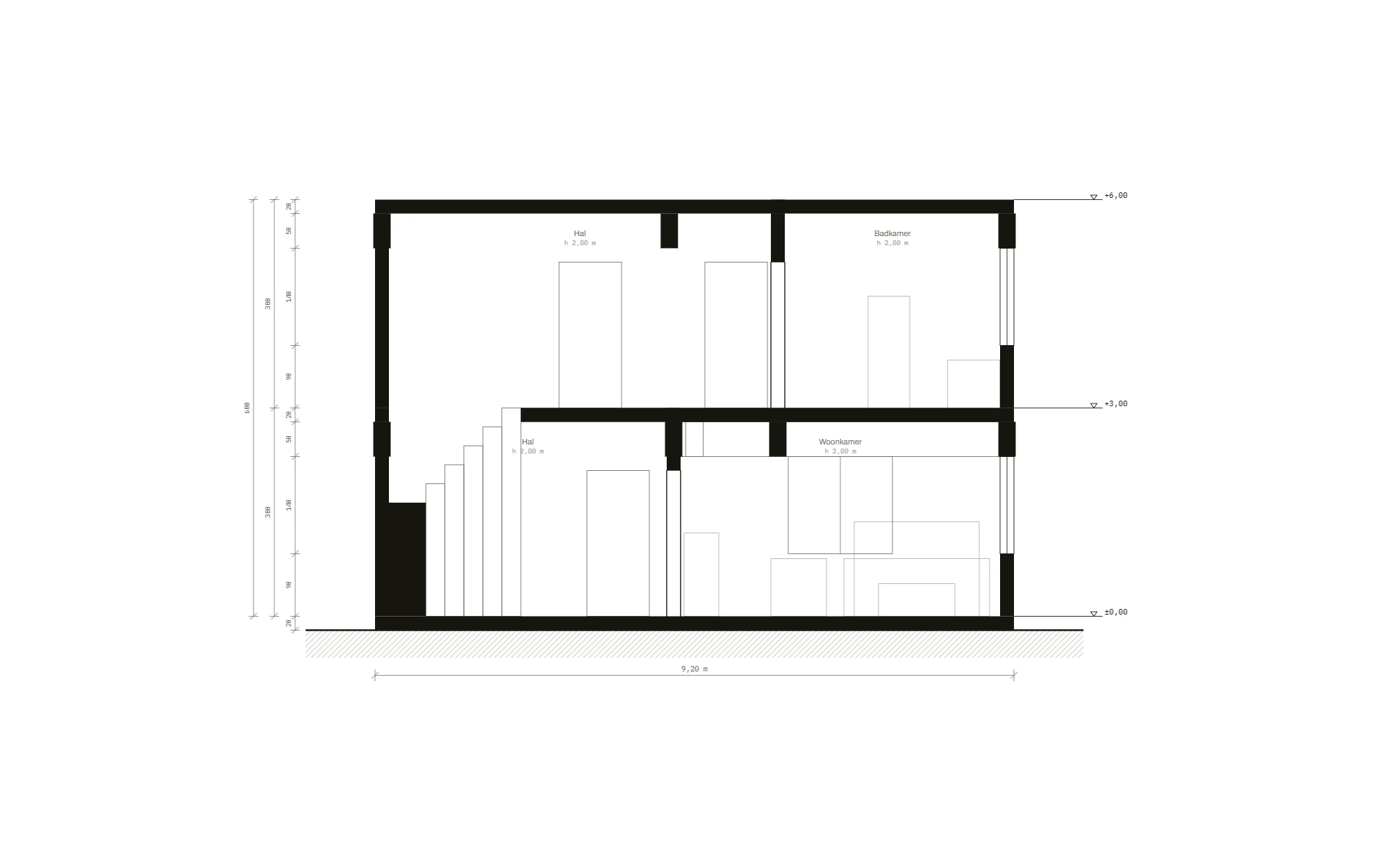

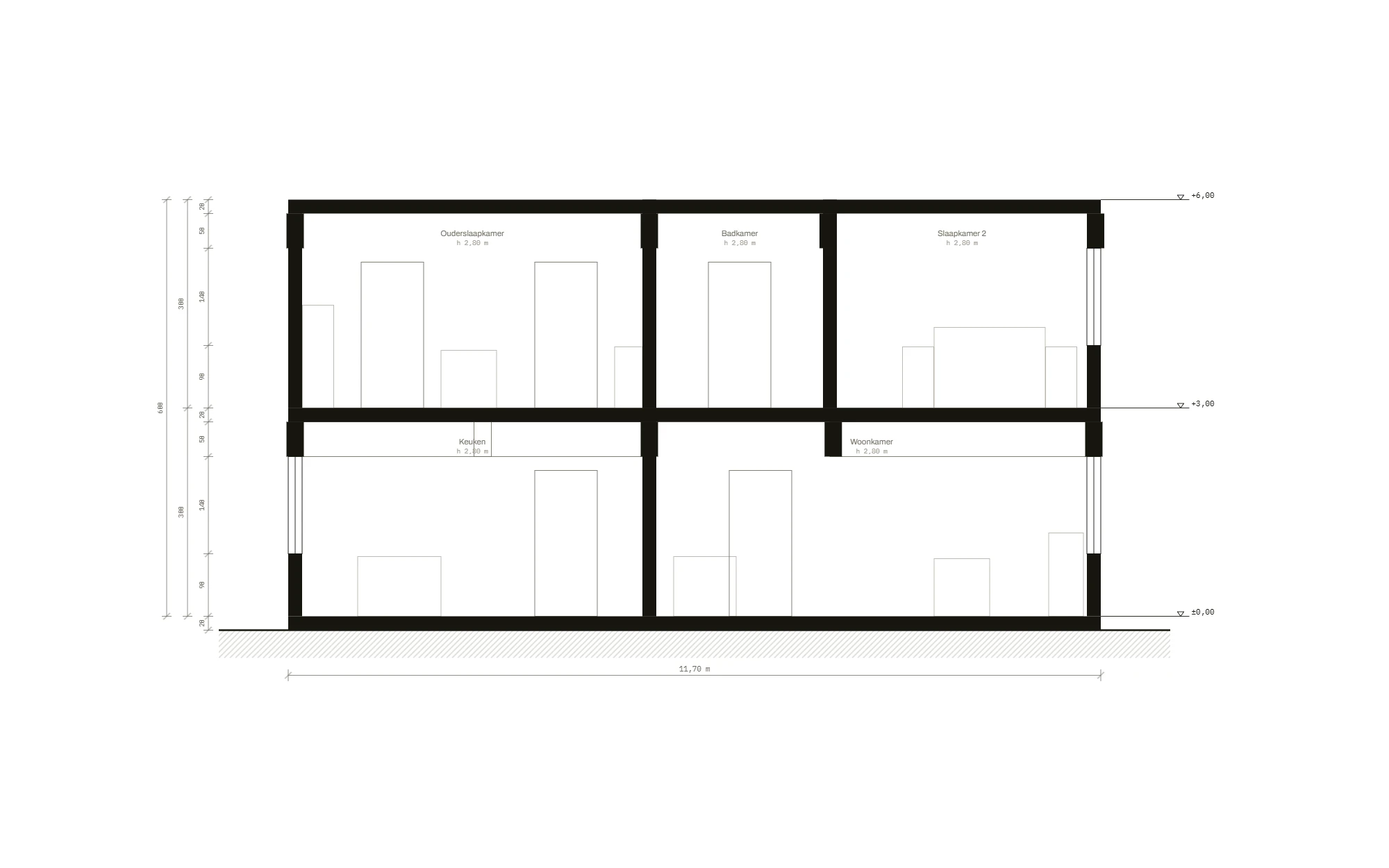

Doorsnede A–A loopt door de trap, doorsnede B–B door de woonkamer en keuken. De gevelaanzichten komen uit het plan zelf; schilddak, balkon en ramen staan ook op de gevels.

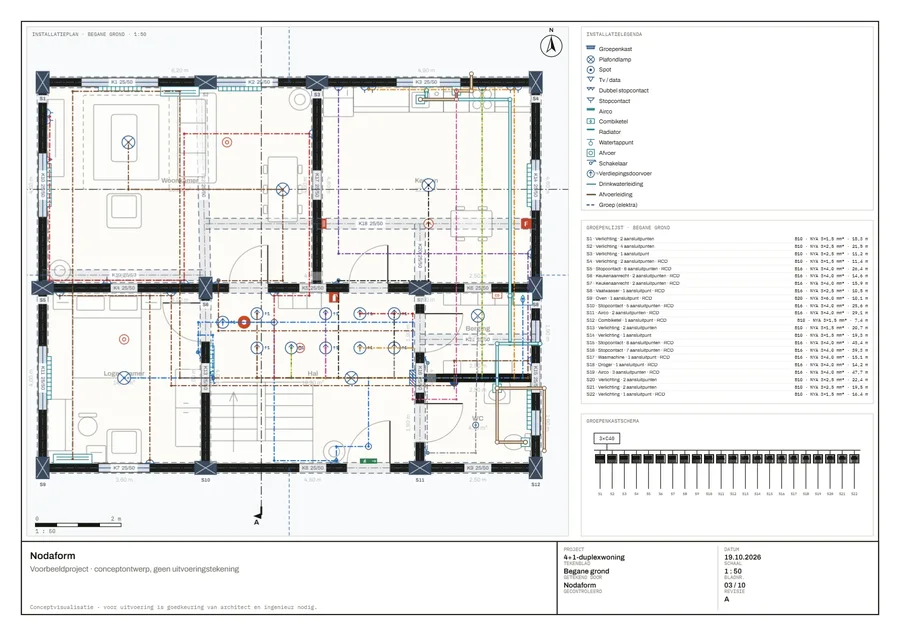

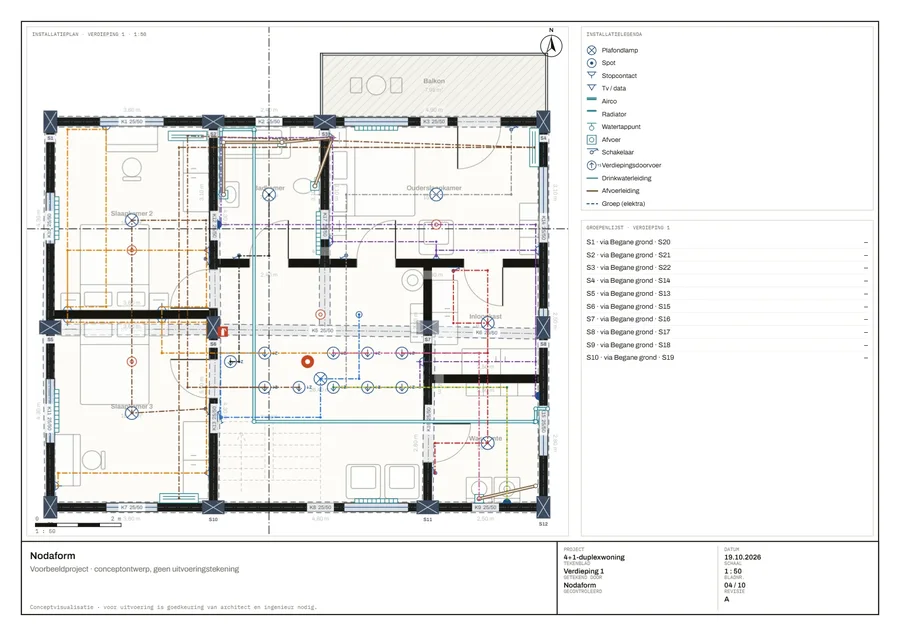

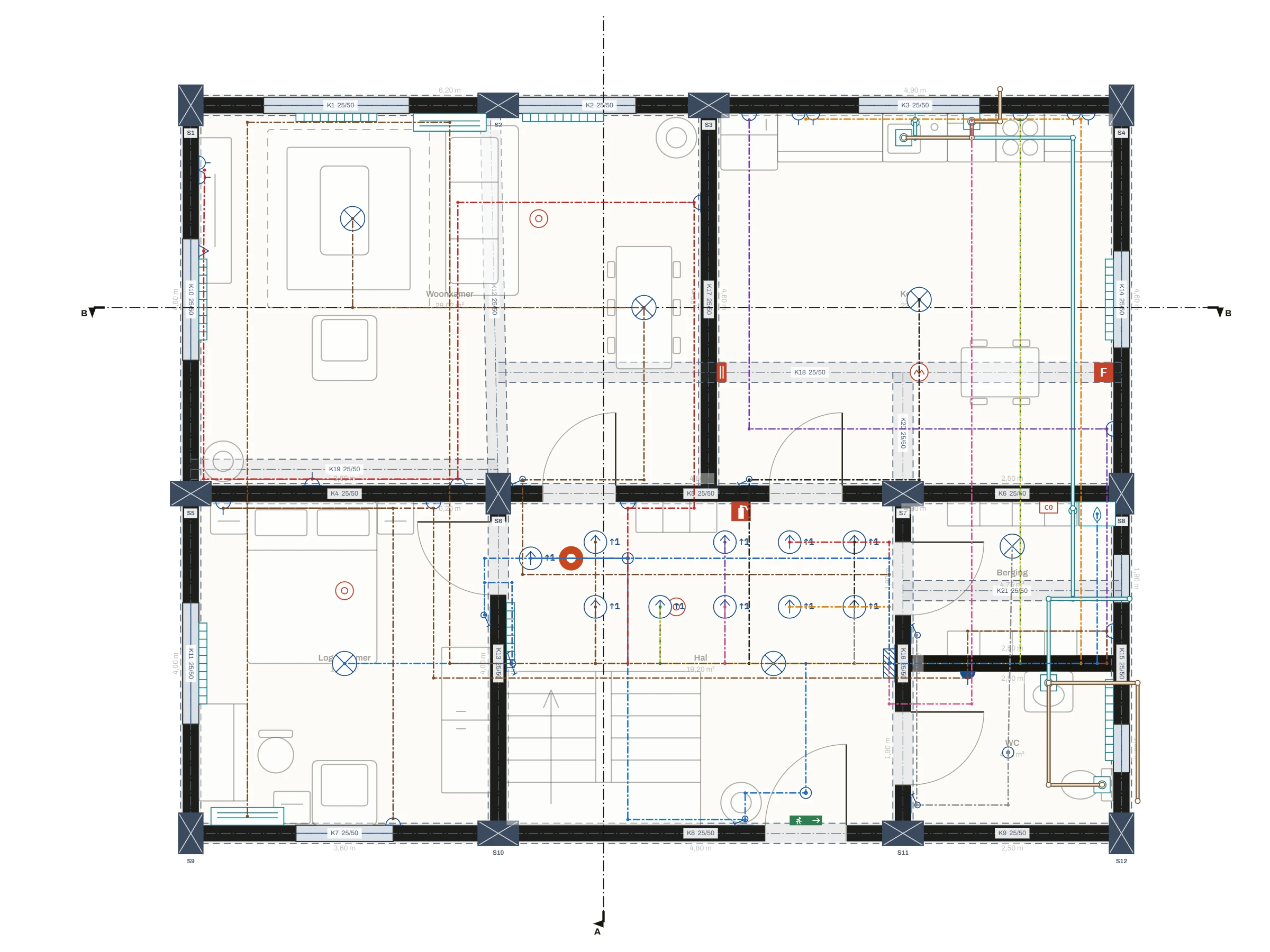

Elektrische installatie met 22 groepen, zonder waarschuwingen.

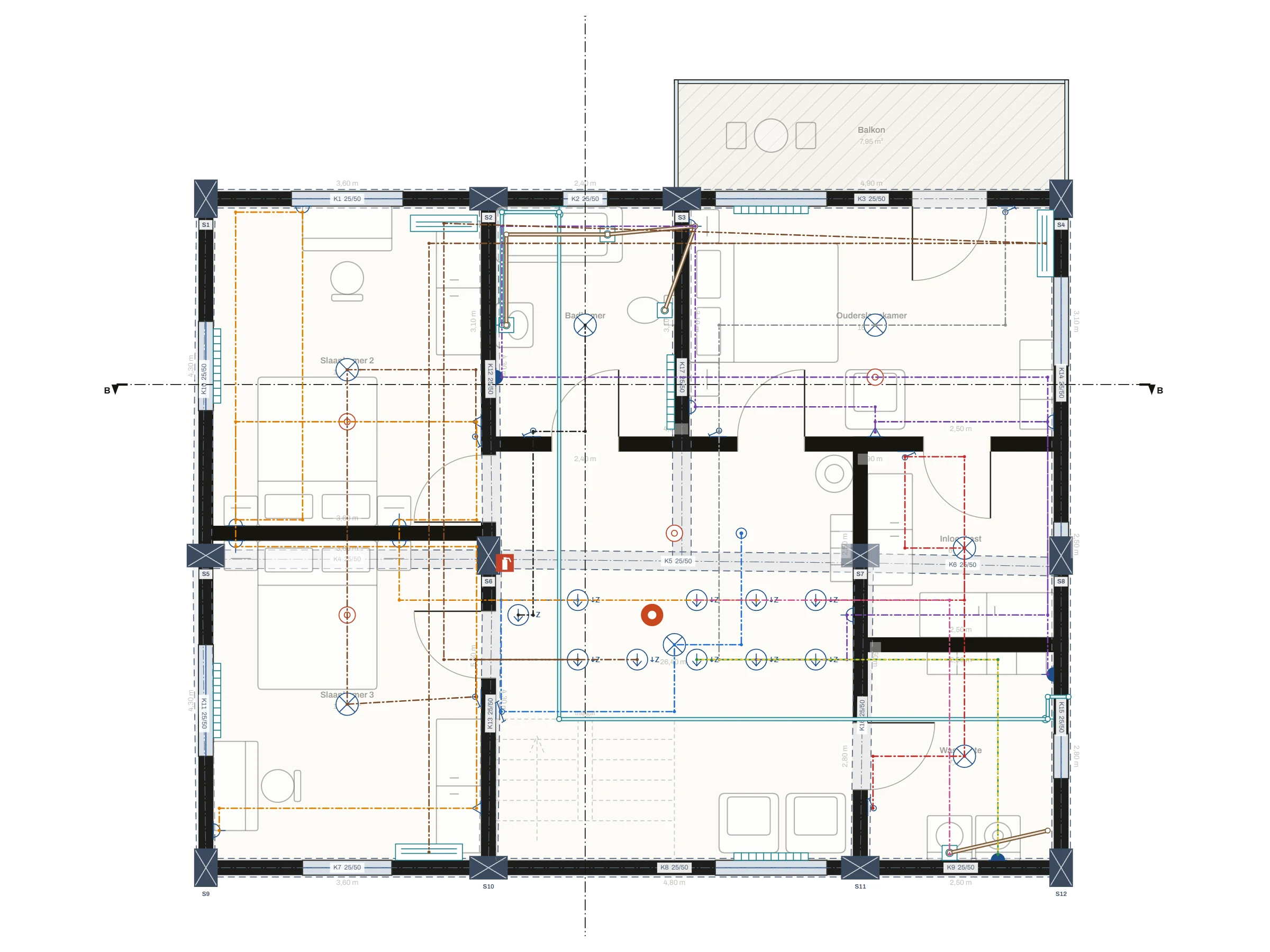

Elk groot apparaat (oven, vaatwasser, wasmachine en droger, airco’s, combiketel) heeft een eigen groep. De verlichting is in zones verdeeld; elk verlichtingscircuit is korter dan 25 m. De groepen lopen door de vloer, zodat ze geen balken doorsnijden, en gaan om de kolommen heen. Stopcontacten in natte ruimtes zijn spatwaterdicht (IP44) en aan beide uiteinden van de trap zit een wisselschakelaar. De bovenverdieping wordt via 10 verdiepingsdoorvoeren gevoed vanuit de groepenkast op de begane grond.
- Geïnstalleerd vermogen
- 25,56 kW · gelijktijdigheidsfactor 0,70 → 17,89 kW
- Fasebelastingen
- L1 8,43 · L2 8,70 · L3 8,43 kW · onbalans 3%
- Ontwerpstroom
- 29,4 A (zwaarst belaste fase)
- Hoofdschakelaar · voedingskabel
- 3×C40 · 5×10 mm²
- Symbolen
- 30 stopcontacten · 4 tv/data · 17 armaturen en spots · 15 schakelaars · 5 airco’s · 12 radiatoren · 6 watertappunten · 8 afvoeren
- Leidinglengtes
- Groepskabels ≈ 353 m · drinkwater ≈ 27 m · afvoer ≈ 13 m
| Installatieautomaat | Groep | Aansluitpunten | Vermogen | Kabel | Fase |
|---|---|---|---|---|---|
| S1 · B10 | Verlichting woonkamer | 2 | 120 W | 3×1,5 mm² | L1 |
| S2 · B10 | Verlichting hal en logeerkamer | 4 | 136 W | 3×2,5 mm² | L1 |
| S3 · B10 | Verlichting keuken | 1 | 60 W | 3×2,5 mm² | L1 |
| S4 · B10 | Verlichting berging en wc | 2 | 68 W | 3×1,5 mm² | L1 |
| S5 · B16 | Stopcontacten woonkamer en hal | 6 | 1.900 W | 3×4,0 mm² | L2 |
| S6 · B16 | Stopcontacten keukenwerkblad | 2 | 2.100 W | 3×4,0 mm² | L1 |
| S7 · B16 | Stopcontact koelkast en eettafel | 2 | 550 W | 3×4,0 mm² | L1 |
| S8 · B16 | Vaatwasser | 1 | 2.000 W | 3×2,5 mm² | L3 |
| S9 · B20 | Oven | 1 | 3.000 W | 3×6,0 mm² | L1 |
| S10 · B16 | Stopcontacten logeerkamer, berging en wc | 5 | 1.500 W | 3×4,0 mm² | L3 |
| S11 · B16 | Airco’s · woonkamer en logeerkamer | 2 | 2.400 W | 3×4,0 mm² | L3 |
| S12 · B10 | Combiketel | 1 | 150 W | 3×1,5 mm² | L1 |
| S13 · B10 | Verlichting inloopkast en wasruimte | 2 | 120 W | 3×1,5 mm² | L1 |
| S14 · B10 | Verlichting ouderslaapkamer | 1 | 60 W | 3×1,5 mm² | L3 |
| S15 · B16 | Stopcontacten slaapkamer 2 en 3 | 8 | 2.100 W | 3×4,0 mm² | L2 |
| S16 · B16 | Stopcontacten ouderslaapkamer, badkamer, hal en wasruimte | 7 | 1.950 W | 3×4,0 mm² | L1 |
| S17 · B16 | Wasmachine | 1 | 2.200 W | 3×4,0 mm² | L2 |
| S18 · B16 | Droger | 1 | 2.500 W | 3×4,0 mm² | L2 |
| S19 · B16 | Airco’s · drie slaapkamers | 3 | 2.400 W | 3×4,0 mm² | L3 |
| S20 · B10 | Verlichting slaapkamer 2 en 3 | 2 | 120 W | 3×2,5 mm² | L1 |
| S21 · B10 | Hal bovenverdieping (wisselschakelaar) | 2 | 68 W | 3×2,5 mm² | L3 |
| S22 · B10 | Verlichting badkamer | 1 | 60 W | 3×1,5 mm² | L1 |
De kabeldoorsneden zijn vergroot vanwege de spanningsval en het aantal groepen in hetzelfde tracé. Groepen voor natte ruimtes en stopcontacten zitten achter een aardlekschakelaar van 30 mA.

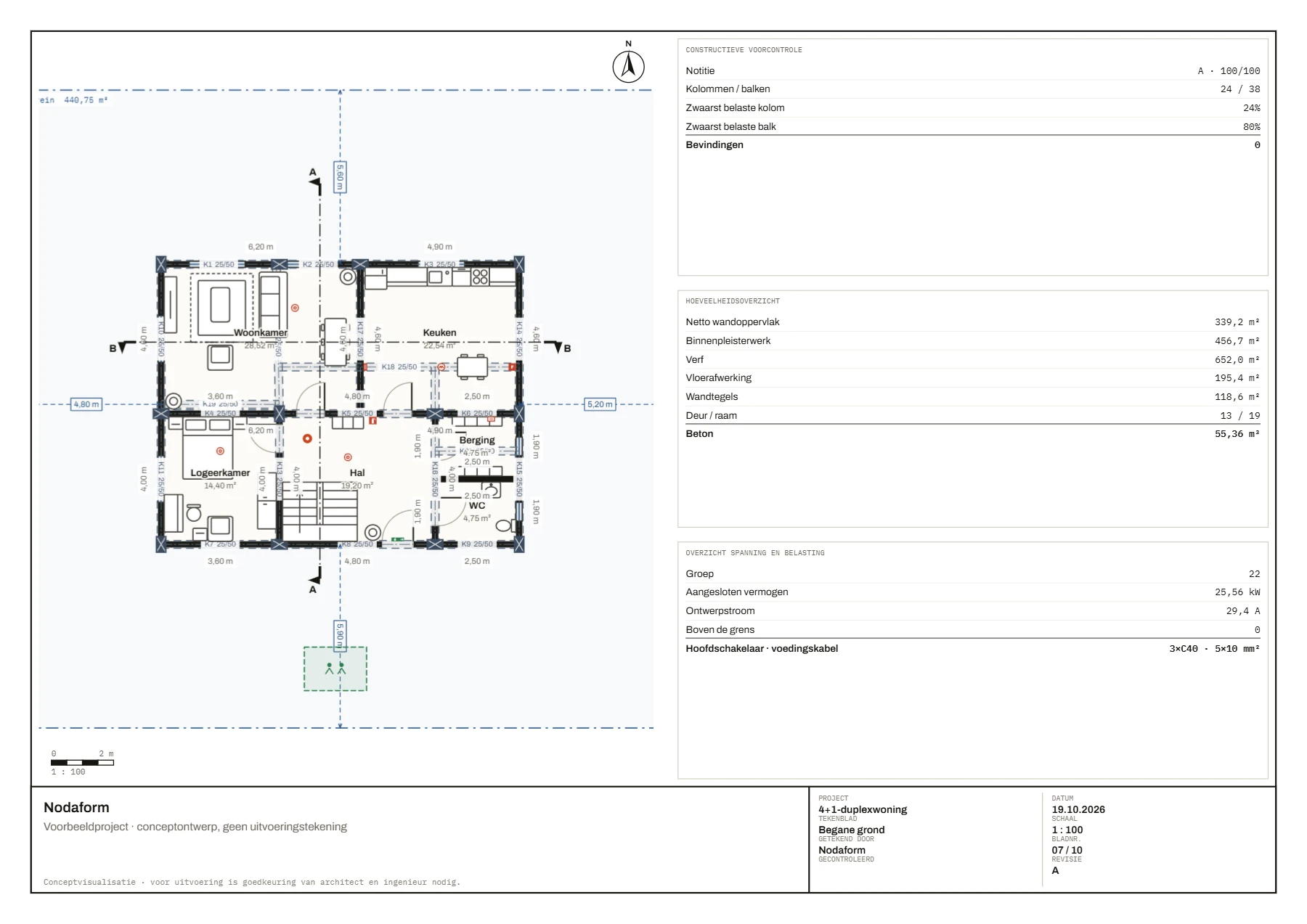

Constructieve voorcontrole: A · 100/100
De kolommen staan op beide verdiepingen op dezelfde stramienlijnen; de helft is 90° gedraaid om de stijfheid in beide richtingen in balans te brengen. Alle wanden van de bovenverdieping staan op een balk. Bij de eerste poging was de score C: er was een zwevende kolom, wanden stonden op de vloer in plaats van op een balk, de stijfheid was in de twee richtingen niet in balans en er was een balk met een vrij uiteinde. Elk punt is opgelost met de suggestie van de editor.
- 24 kolommen (30×50) en 38 balken (25/50) · vloer 14 cm
- Zwaarst belaste kolom 24% · zwaarst belaste balk 80%
- Gebouwgewicht ≈ 2.375 kN · periode T ≈ 0,38 s (TBDY 2018)
Dit is een voorcontrole; voor een bouwvergunning is een constructief ontwerp nodig.

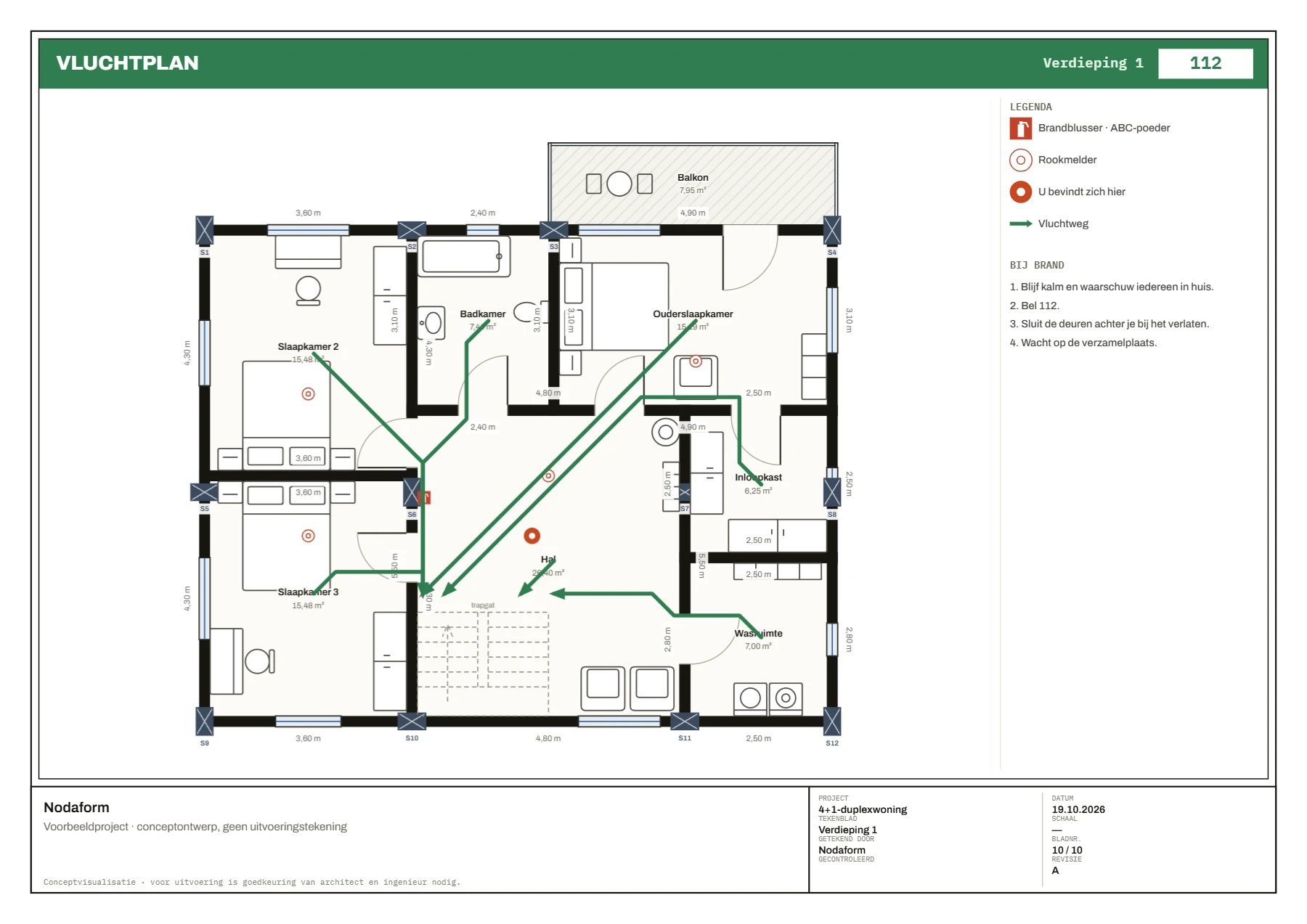

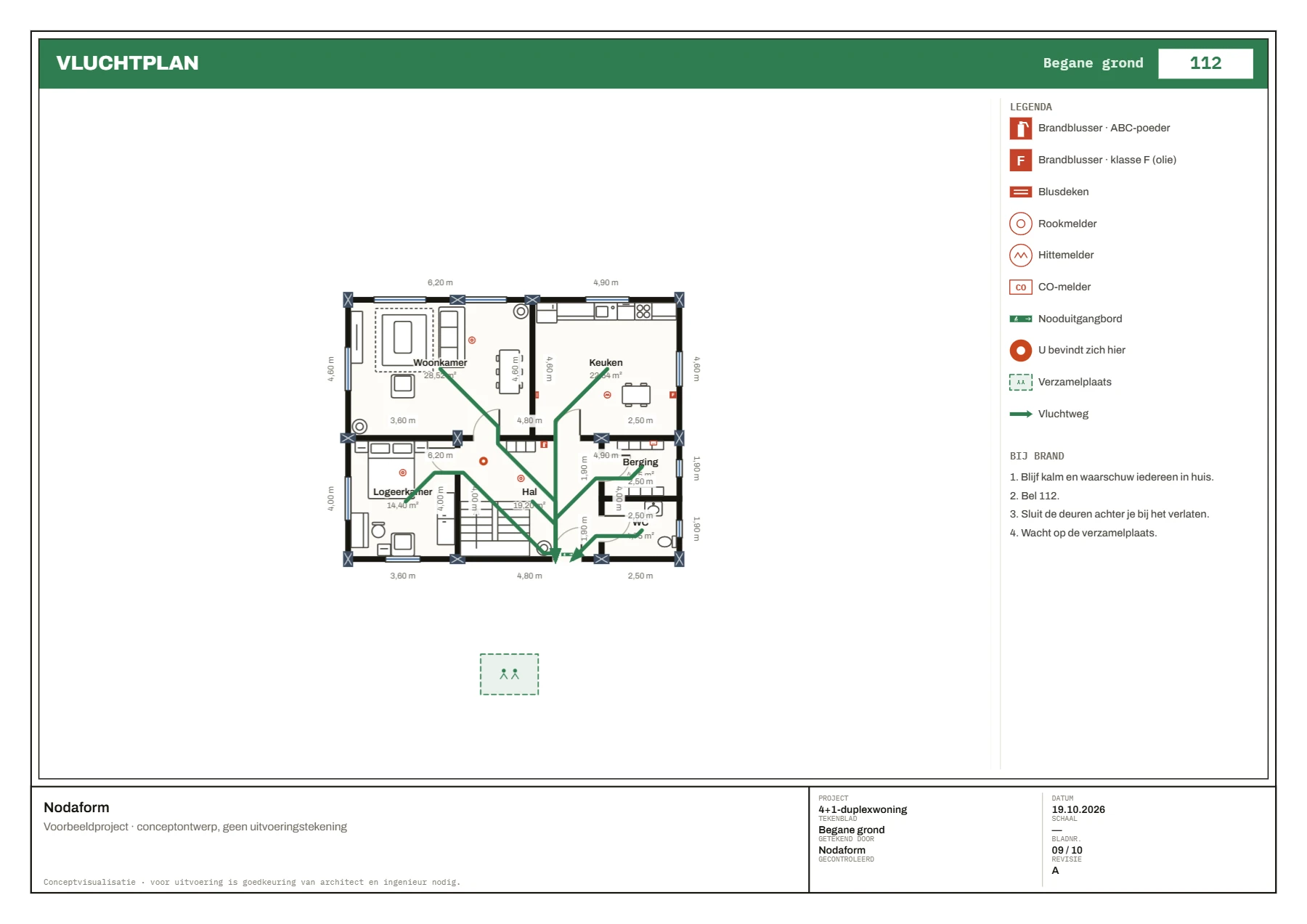

Brandveiligheidsmiddelen, controle en vluchtplan.
Rookmelders in elke slaapkamer, de woonkamer en beide hallen; in de keuken een hittemelder, een blusser klasse F en een blusdeken; een CO-melder naast de combiketel; op elke verdieping een ABC-poederblusser. De brandcontrole (Turkse regels, woning) geeft geen bevindingen. De verzamelplaats is in de voortuin.
Hoeveelheden en kosten, uit dezelfde plattegrond.
De hoeveelheidsstaat en kostenraming zijn berekend uit de eigen maten van het plan; in het BIM-model zijn projectmaterialen vastgelegd (buitenmuren in cellenbeton), de botsingscontrole gaf nul overtredingen en het model is als IFC geëxporteerd.
| Lengte buiten- / binnenmuren | 82,0 / 59,6 m |
| Binnenpleisterwerk | 456,7 m² |
| Verf | 652,0 m² |
| Vloerafwerking (droog / nat) | 153,6 / 41,7 m² |
| Wandtegels | 118,6 m² |
| Deur / raam | 13 / 19 stuks |
| Gewapend beton (kolommen, balken, vloeren) | 55,4 m³ |
| Ruwbouw | ₺2.222.289 |
| Afbouw | ₺1.147.725 |
| Installatie | ₺641.215 |
| Onvoorzien (8%) | ₺320.898 |
| Totaal (±20%) | ₺4.332.127 |
| Per bruto m² | ₺19.332 |
De kosten zijn een raming op basis van de standaard Turkse eenheidsprijzen van de editor; grond-, vergunnings- en ontwerpkosten zijn niet inbegrepen.

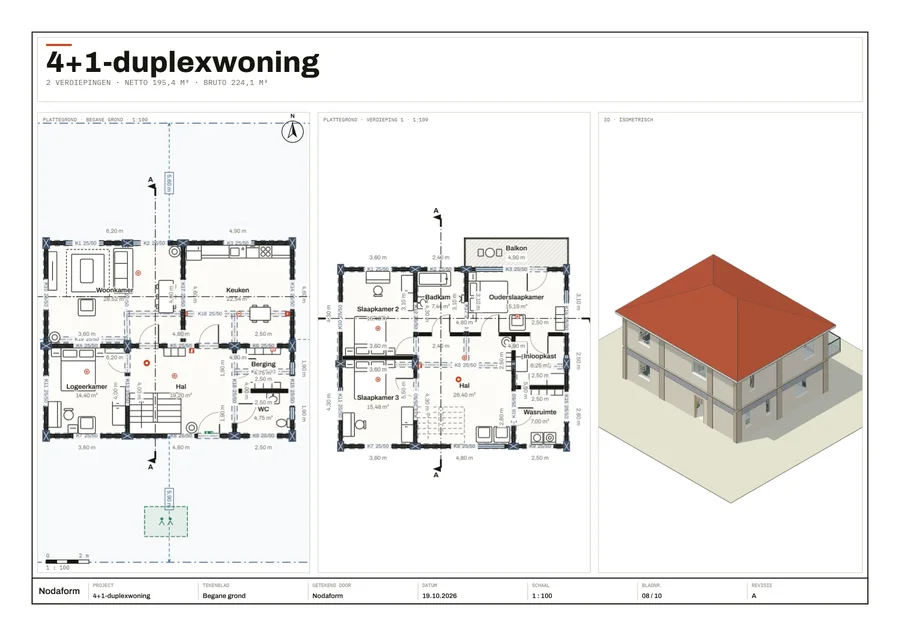

Tien tekenbladen, één PDF.
Allemaal A3, elk met een eigen titelblok. De PDF is vectorieel; bij inzoomen blijven de lijnen scherp.
In welk abonnement zit elk onderdeel van dit project?
FREE
Plan en 3D per verdiepingKamers, deuren en ramen, 30 basisobjecten, kolommen en balken, begane grond en verdieping 1; per verdieping een 3D-weergave en een PNG van het plan.
PLUS
Tekeningen en controlesAlle verdiepingen en het schilddak in 3D, doorsnede en gevelaanzicht, balkon, elektra en sanitair, constructieve voorcontrole, brandveiligheidsmiddelen, PDF-tekenbladen op schaal.
PRO
Presentatie en berekeningenAI-render en assistent, brandcontrole en tekenblad vluchtplan, installatiecontrole natte ruimtes, hoeveelheidsstaat, kostenraming, DXF.
ULTIMATE
Simulatie en BIMSpannings- en belastingsimulatie (installatieautomaten, kabels, fasebalans), BIM-materialen, botsingscontrole en IFC.
