دوبلكس 4+1، من البداية إلى النهاية في Nodaform.
منزل مستقل من طابقين بأربع غرف نوم ودورتي مياه. رُسم في المحرر من الجدران إلى المقابس، ومن الأعمدة إلى مخطط الإخلاء. فحص المخطط والفحص الإنشائي الأولي ومحاكاة الجهد وفحص التمديدات وكشف التعارضات في BIM لا تُظهر أي تحذير.
منزل دوبلكس 4+1
منزل من طابقين على قطعة أرض مساحتها 440 m²، مع مسافات ارتداد من 4.80 إلى 5.90 m في الجهات الأربع. مساحات المعيشة في الطابق الأرضي، وغرف النوم في الطابق العلوي. المدخل من الجنوب؛ والمطبخ والصالة يطلّان على الحديقة الشمالية، ولغرفة النوم الرئيسية شرفة.
كل رسم وجدول ورقم في هذه الصفحة مأخوذ من المشروع نفسه. اللوحات والرسومات من مخرجات المحرر نفسه، والصور الداخلية والخارجية رندر بالذكاء الاصطناعي.
مشروع نموذجي · تصميم مفاهيمي، وليس مخططًا تنفيذيًا
- الموقع
- 440.75 m² · مسافات الارتداد 4.80 / 5.20 / 5.60 / 5.90 m
- المساحة
- طابقان · صافي 195.4 m² · إجمالي 224.1 m²
- الغرف
- الصالة، المطبخ، 4 غرف نوم، غرفة الملابس وغرفة الغسيل، المخزن، الحمام، دورة مياه منفصلة، الشرفة
- الارتفاع
- ارتفاع الطابق 2.80 m + بلاطة 20 cm · الأبواب 2.10 m · جلسة النافذة 90 cm
- السقف
- سقف هرمي · ميل 25° · بروز 50 cm · قرميد
- العناصر الحاملة
- خرسانة مسلحة · 24 عمودًا، 38 جسرًا · بلاطة 14 cm
- جدار
- خرسانة خلوية 20 cm · U ≈ 0.57 W/m²K (بلا عزل خارجي)
- الكهرباء
- ثلاثي الطور · المفتاح الرئيسي 3×C40 · خط التغذية 5×10 mm²
- التدفئة
- غلاية كومبي (في المخزن) · 12 رادياتيرًا · 5 مكيّفات سبليت

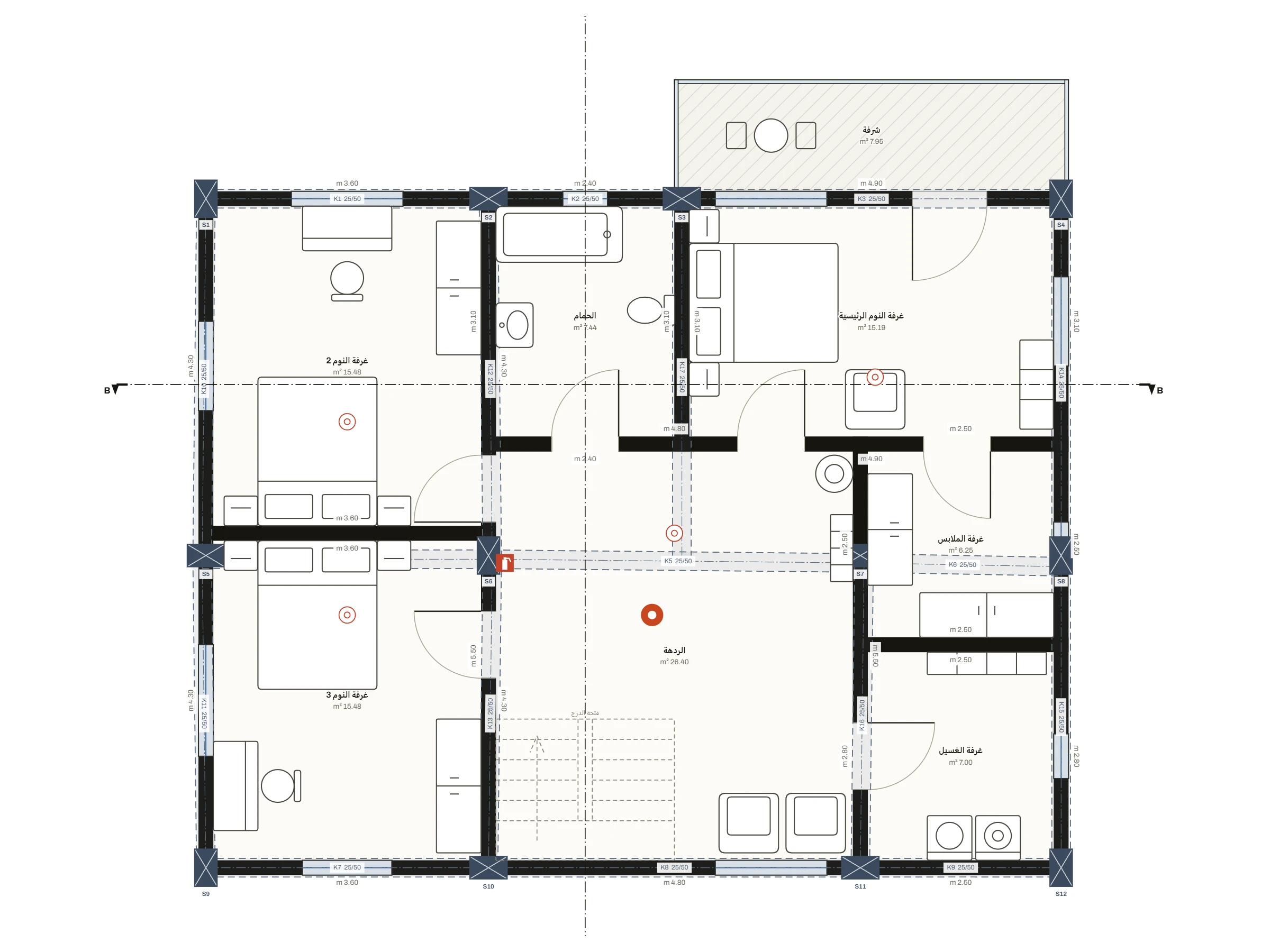

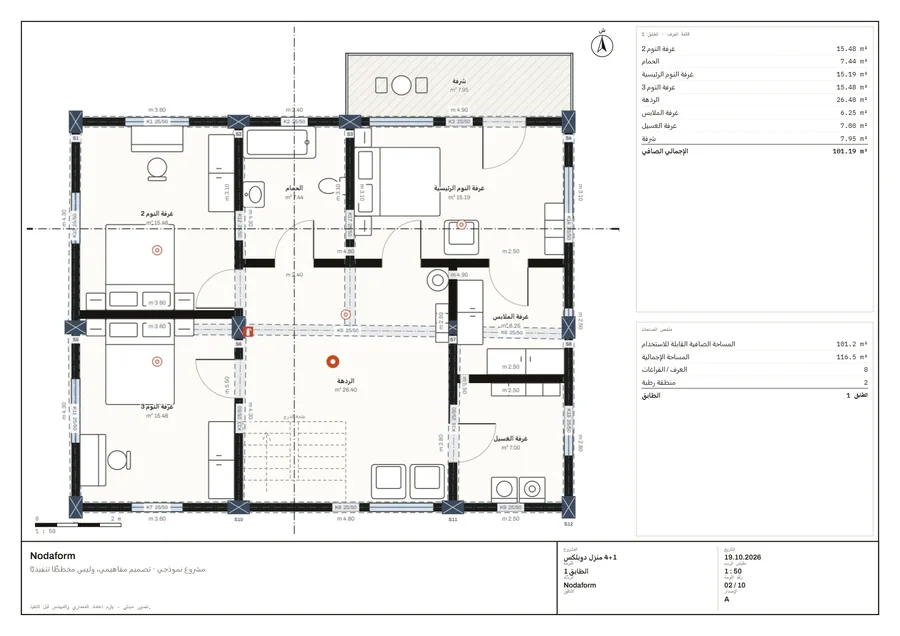

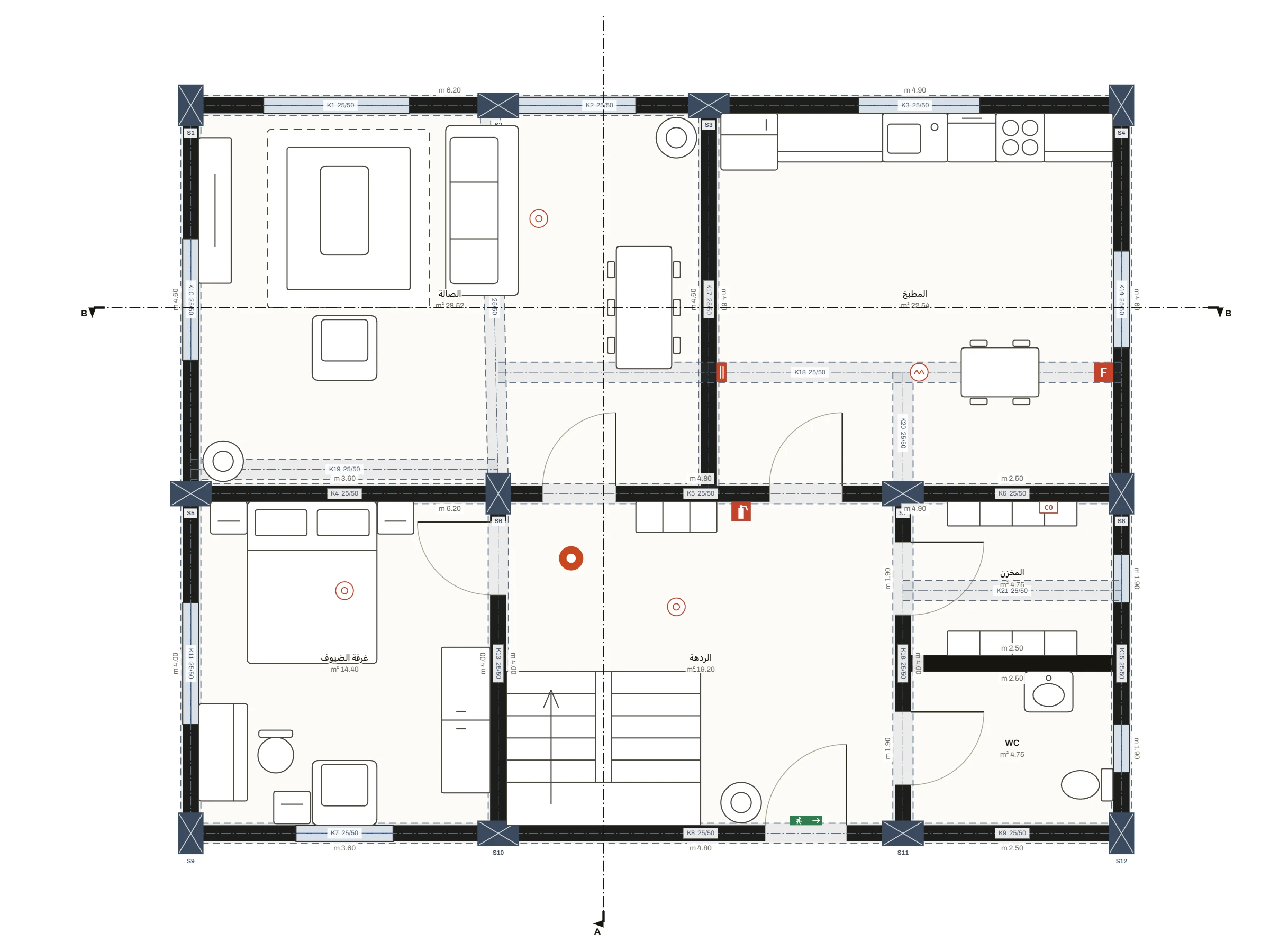

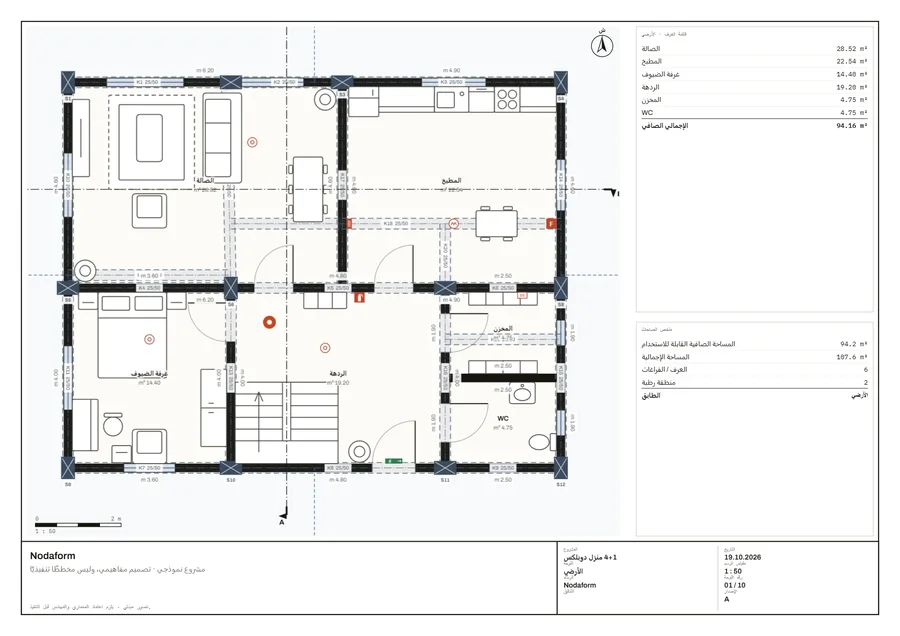

مخططات الطوابق: المعيشة في الأسفل، وغرف النوم في الأعلى.
تنفتح كل الغرف على الردهة؛ ويربط درج على شكل U بين ردهتي الطابقين. عرض الردهة أكبر من 1.20 m، وأبواب الغرف 90 cm، وباب الشقة 100 cm. ولأن عدد الغرف أكثر من ثلاث، فالحمام ودورة المياه منفصلان (لائحة تقسيم المناطق المخططة التركية، المادتان 29 و39). كما اجتازت مساحات الاستخدام أمام الأثاث فحص المخطط في المحرر.
| الصالة | 28.52 m² |
| المطبخ | 22.54 m² |
| غرفة الضيوف | 14.40 m² |
| الردهة | 19.20 m² |
| المخزن | 4.75 m² |
| WC | 4.75 m² |
| صافي / إجمالي | 94.16 / 107.64 m² |
| غرفة النوم الرئيسية | 15.19 m² |
| غرفة الملابس | 6.25 m² |
| غرفة النوم 2 | 15.48 m² |
| غرفة النوم 3 | 15.48 m² |
| الحمام | 7.44 m² |
| غرفة الغسيل | 7.00 m² |
| الردهة | 26.40 m² |
| شرفة | 7.95 m² |
| صافي / إجمالي | 101.19 / 116.45 m² |
من المخطط نفسه، عرض ثلاثي الأبعاد ورندر.
ينتج النموذج ثلاثي الأبعاد من المخطط مباشرة: طابقان، سقف هرمي، أعمدة ودرابزين زجاجي للشرفة. التُقطت الصور الداخلية من كاميرا كل غرفة؛ فالأثاث والأبواب والنوافذ وكاشف الدخان وطفاية الحريق في الصورة في المكان نفسه الذي هي فيه على المخطط.
الرندر اقتراح بصري؛ والمرجع في المقاسات والتوزيع هو المخطط.

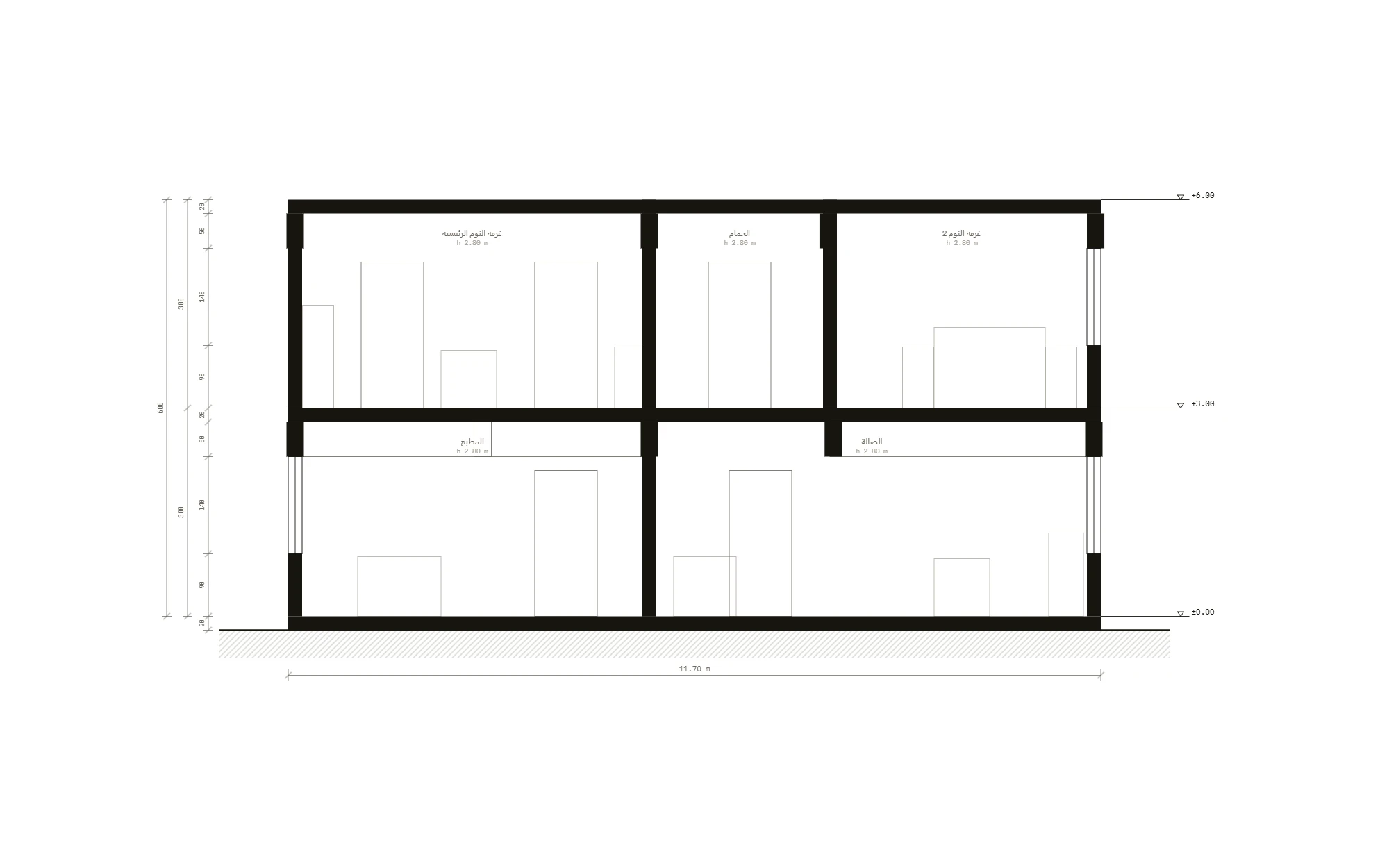

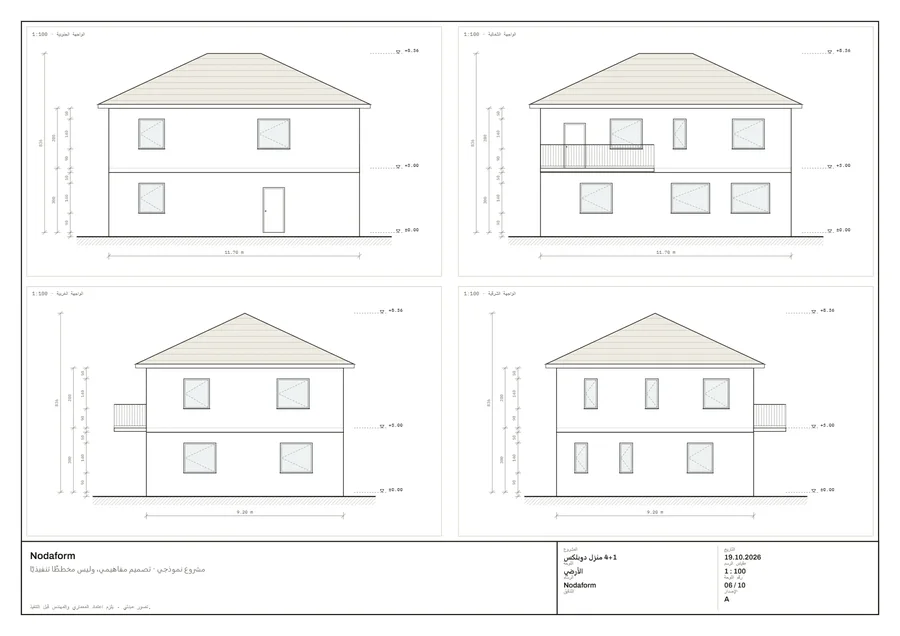

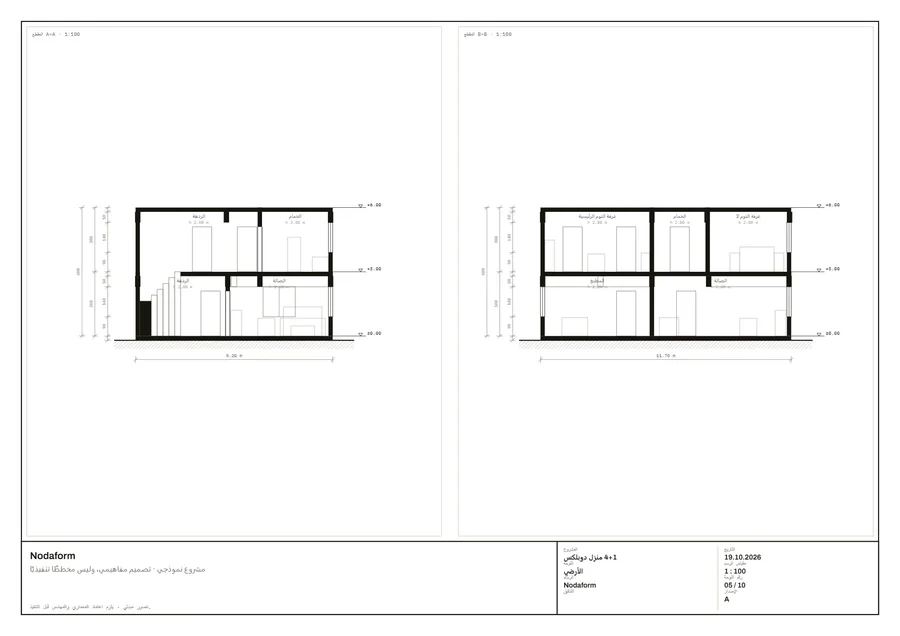

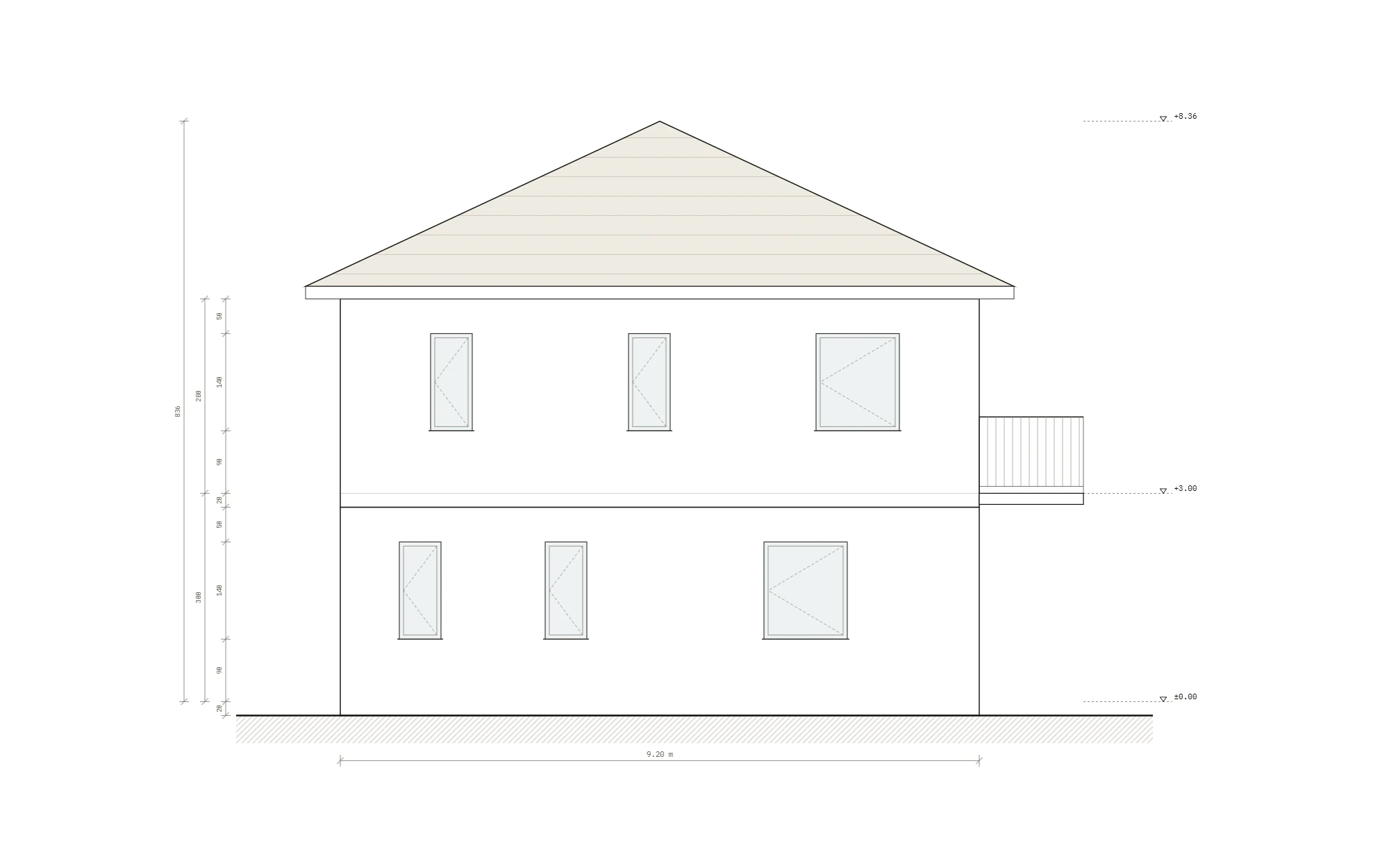

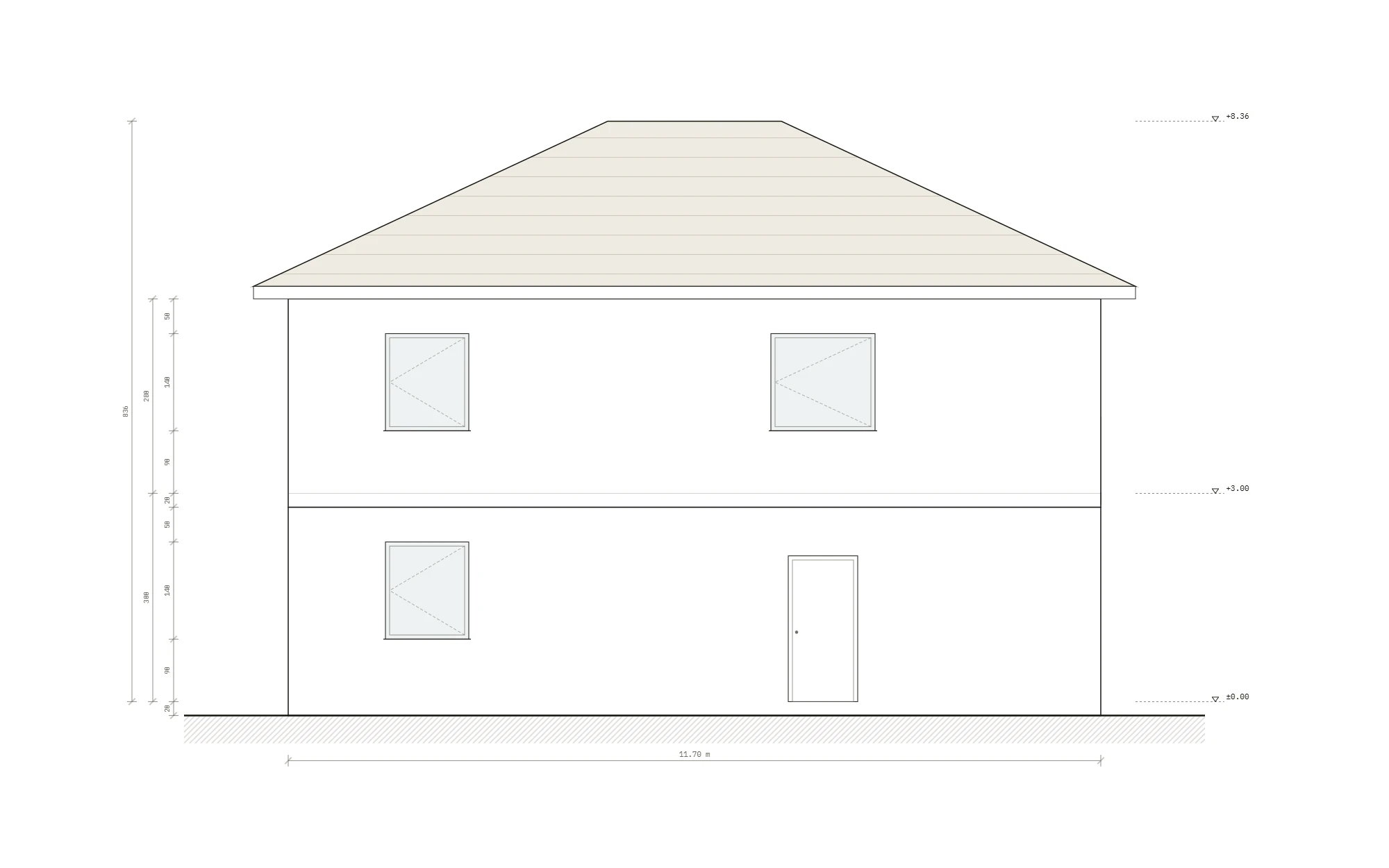

مقطعان، وأربع واجهات.

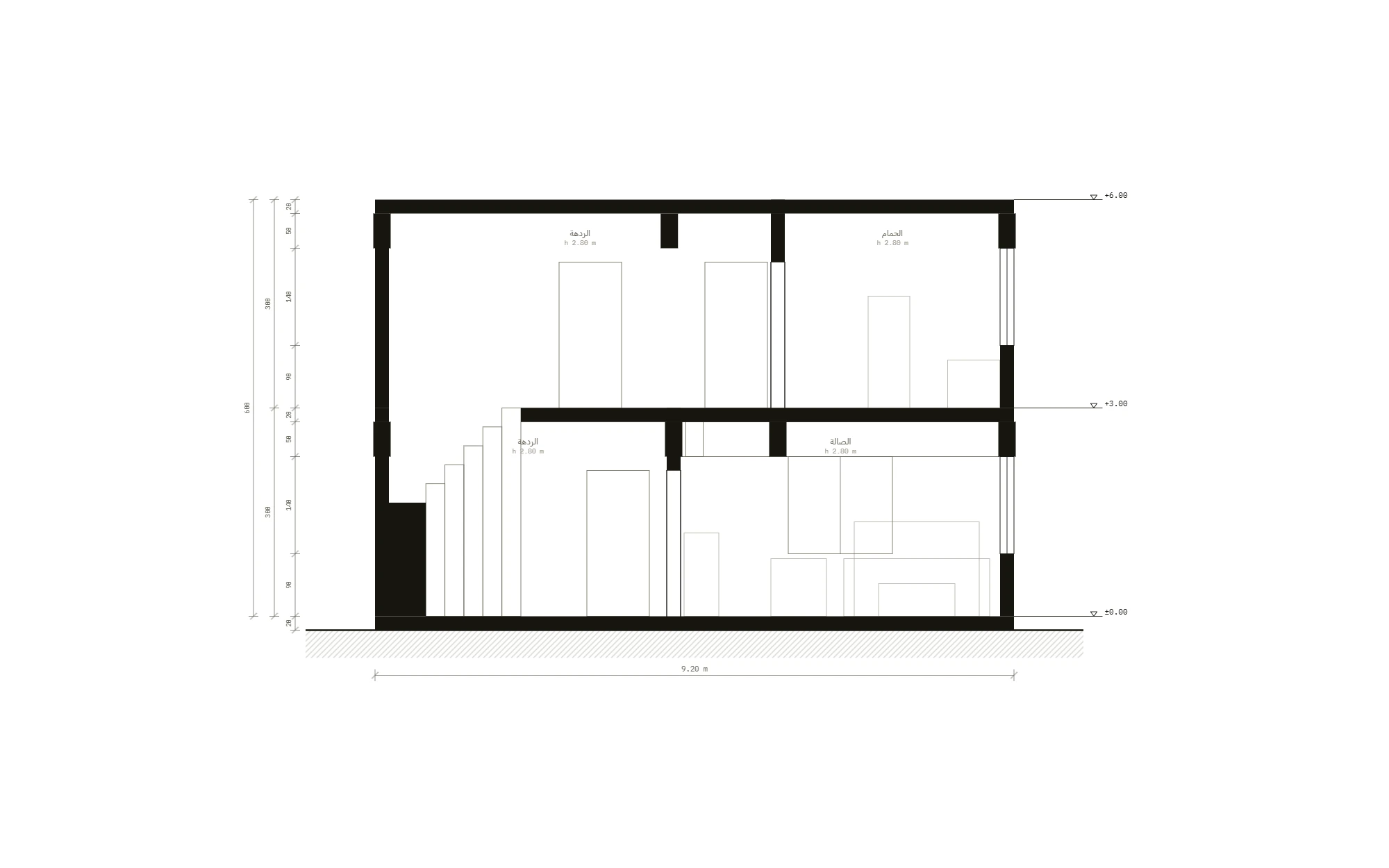

يمر المقطع A–A عبر الدرج، والمقطع B–B عبر الصالة والمطبخ. تنتج الواجهات من المخطط نفسه؛ فالسقف الهرمي والشرفة والنوافذ تظهر على الواجهات أيضًا.

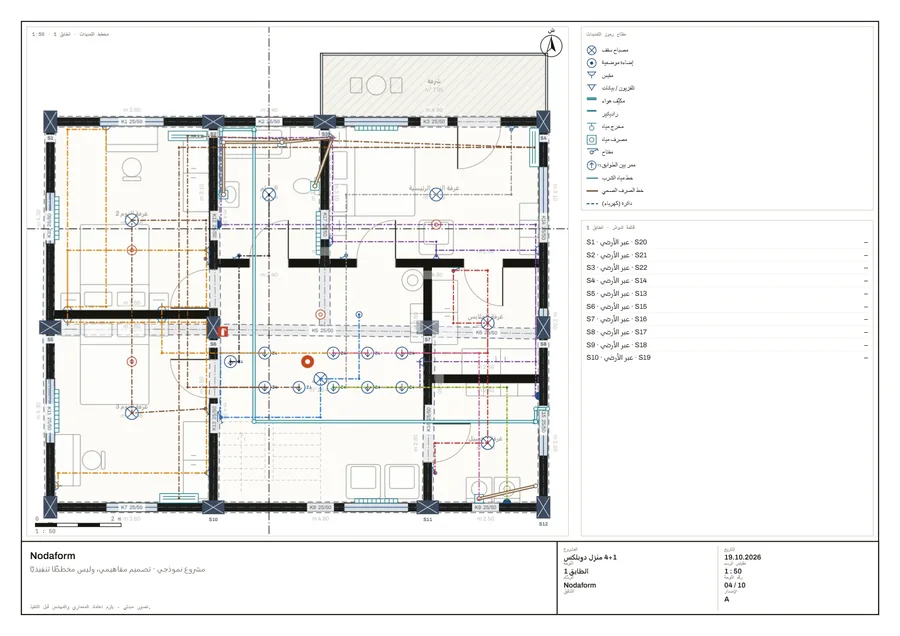

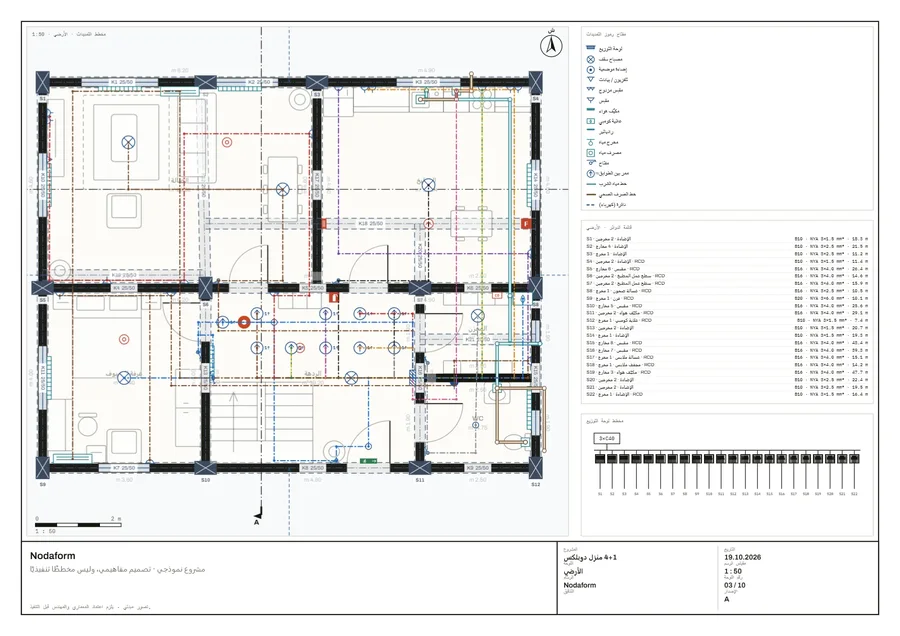

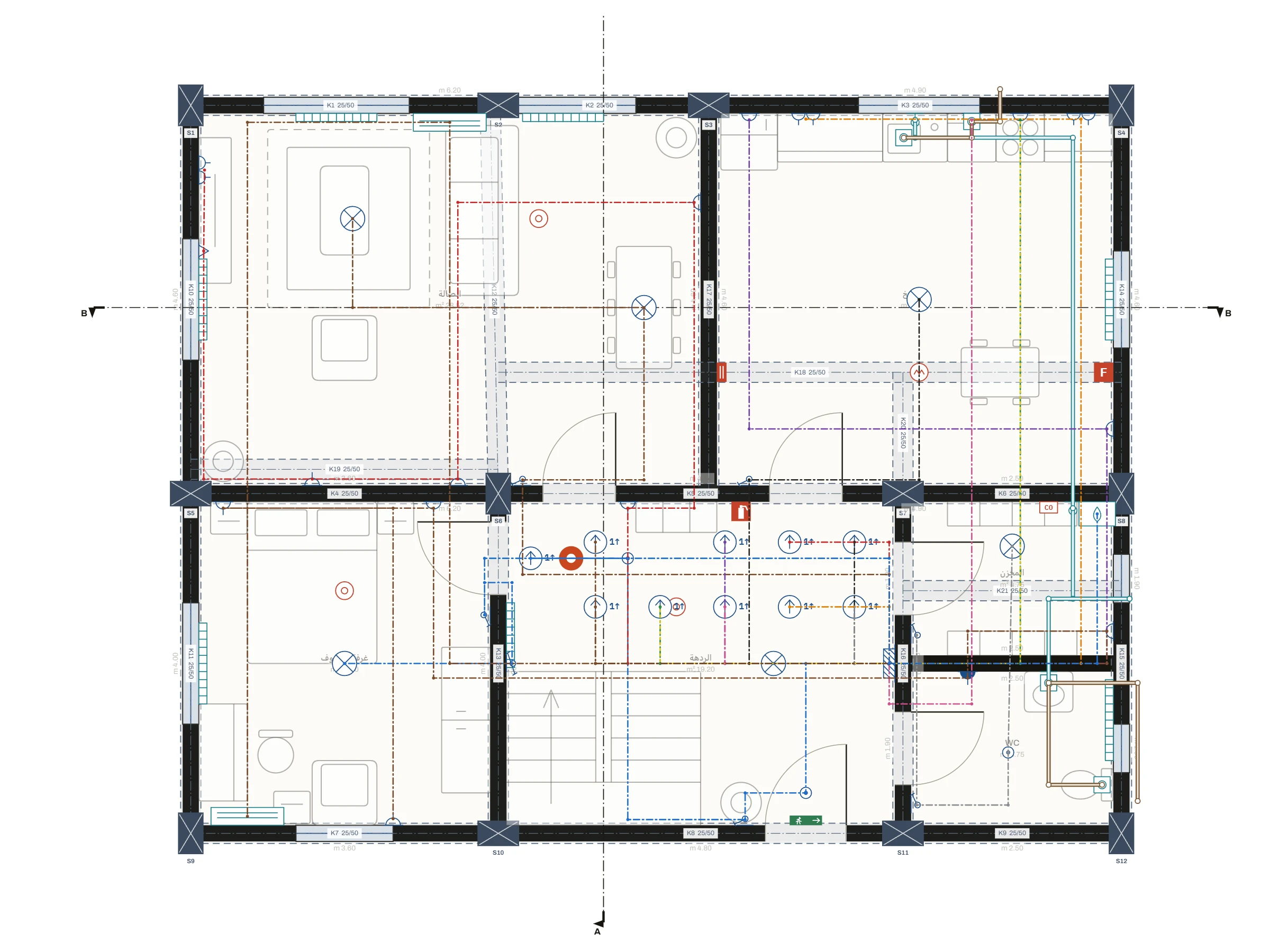

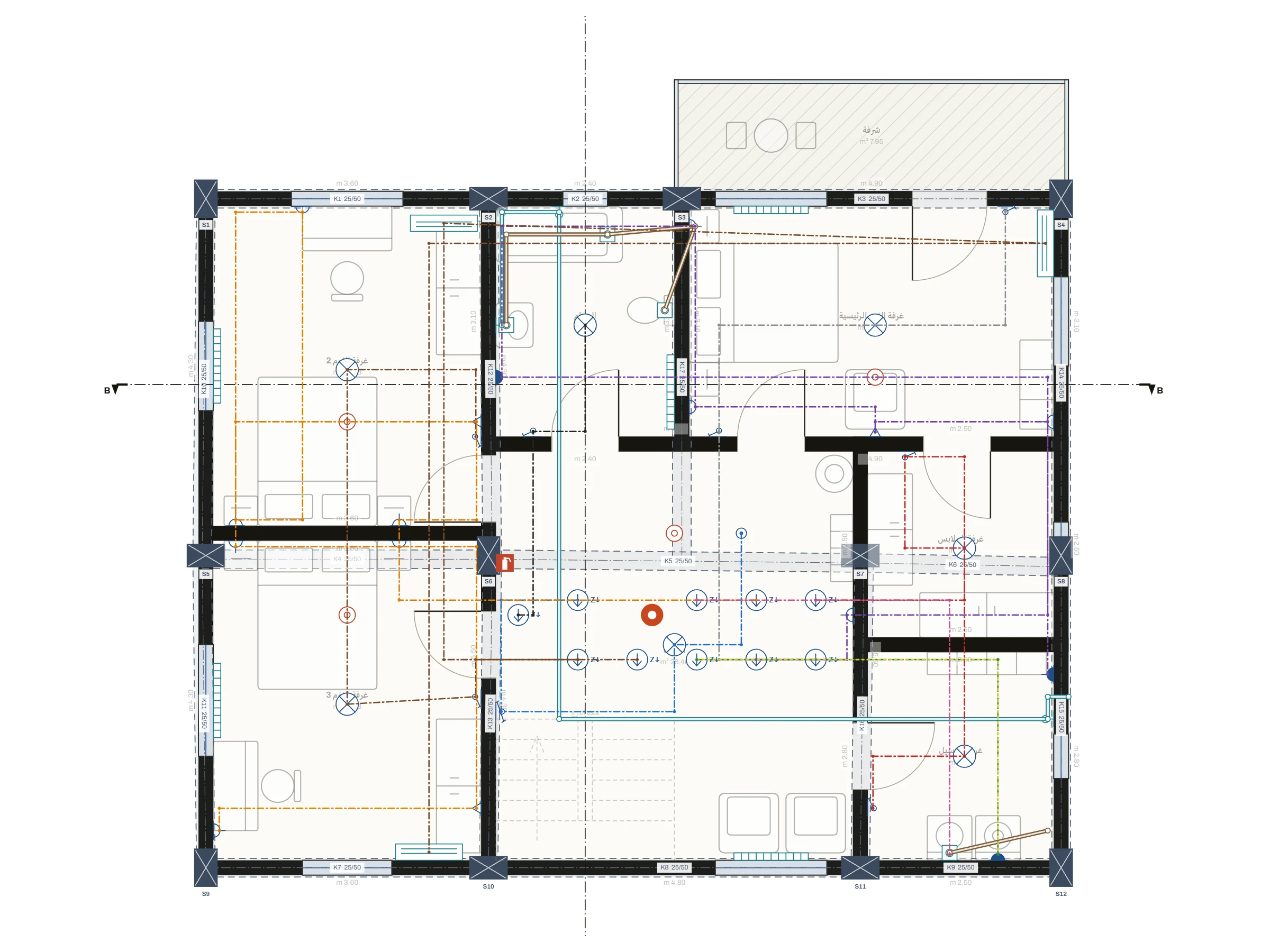

تمديدات كهربائية من 22 دائرة، بلا تحذيرات.
يتغذى كل جهاز كبير (الفرن، غسالة الصحون، غسالة الملابس والمجفف، المكيّفات، غلاية الكومبي) من دائرته الخاصة. قُسّمت الإنارة إلى مناطق؛ وكل خط إنارة أقصر من 25 m. تمر الدوائر عبر البلاطة كي لا تقطع الجسور، وتلتف حول الأعمدة. المقابس في المناطق الرطبة مقاومة للرذاذ (IP44)، وفي طرفي الدرج مفتاحان ثنائيا الاتجاه. ويتغذى الطابق العلوي من لوحة التوزيع في الطابق الأرضي عبر 10 ممرات بين الطوابق.
- القدرة المركّبة
- 25.56 kW · معامل الطلب 0.70 ← 17.89 kW
- أحمال الأطوار
- L1 8.43 · L2 8.70 · L3 8.43 kW · عدم التوازن 3%
- التيار التصميمي
- 29.4 A (الطور الأكثر تحميلًا)
- المفتاح الرئيسي · خط التغذية
- 3×C40 · 5×10 mm²
- الرموز
- 30 مقبسًا · 4 تلفاز/بيانات · 17 وحدة إنارة وإضاءة موضعية · 15 مفتاحًا · 5 مكيّفات · 12 رادياتيرًا · 6 مخارج مياه · 8 نقاط صرف
- أطوال الخطوط
- كابلات الدوائر ≈ 353 m · مياه الشرب ≈ 27 m · الصرف الصحي ≈ 13 m
| القاطع | دائرة | المخارج | القدرة | الكابل | الطور |
|---|---|---|---|---|---|
| S1 · B10 | إنارة الصالة | 2 | 120 W | 3×1.5 mm² | L1 |
| S2 · B10 | إنارة الردهة وغرفة الضيوف | 4 | 136 W | 3×2.5 mm² | L1 |
| S3 · B10 | إنارة المطبخ | 1 | 60 W | 3×2.5 mm² | L1 |
| S4 · B10 | إنارة المخزن ودورة المياه | 2 | 68 W | 3×1.5 mm² | L1 |
| S5 · B16 | مقابس الصالة والردهة | 6 | 1,900 W | 3×4.0 mm² | L2 |
| S6 · B16 | مقابس سطح عمل المطبخ | 2 | 2,100 W | 3×4.0 mm² | L1 |
| S7 · B16 | مقبس الثلاجة وطاولة الطعام | 2 | 550 W | 3×4.0 mm² | L1 |
| S8 · B16 | غسالة صحون | 1 | 2,000 W | 3×2.5 mm² | L3 |
| S9 · B20 | فرن | 1 | 3,000 W | 3×6.0 mm² | L1 |
| S10 · B16 | مقابس غرفة الضيوف والمخزن ودورة المياه | 5 | 1,500 W | 3×4.0 mm² | L3 |
| S11 · B16 | المكيّفات · الصالة وغرفة الضيوف | 2 | 2,400 W | 3×4.0 mm² | L3 |
| S12 · B10 | غلاية كومبي | 1 | 150 W | 3×1.5 mm² | L1 |
| S13 · B10 | إنارة غرفة الملابس وغرفة الغسيل | 2 | 120 W | 3×1.5 mm² | L1 |
| S14 · B10 | إنارة غرفة النوم الرئيسية | 1 | 60 W | 3×1.5 mm² | L3 |
| S15 · B16 | مقابس غرفتي النوم 2 و3 | 8 | 2,100 W | 3×4.0 mm² | L2 |
| S16 · B16 | مقابس غرفة النوم الرئيسية والحمام والردهة وغرفة الغسيل | 7 | 1,950 W | 3×4.0 mm² | L1 |
| S17 · B16 | غسالة ملابس | 1 | 2,200 W | 3×4.0 mm² | L2 |
| S18 · B16 | مجفف ملابس | 1 | 2,500 W | 3×4.0 mm² | L2 |
| S19 · B16 | المكيّفات · ثلاث غرف نوم | 3 | 2,400 W | 3×4.0 mm² | L3 |
| S20 · B10 | إنارة غرفتي النوم 2 و3 | 2 | 120 W | 3×2.5 mm² | L1 |
| S21 · B10 | ردهة الطابق العلوي (مفتاح ثنائي الاتجاه) | 2 | 68 W | 3×2.5 mm² | L3 |
| S22 · B10 | إنارة الحمام | 1 | 60 W | 3×1.5 mm² | L1 |
زِيدت مقاطع الكابلات بحسب هبوط الجهد وعدد الدوائر التي تشترك في المسار نفسه. دوائر المناطق الرطبة والمقابس محمية بقاطع تيار متسرب (RCD) بقيمة 30 mA.

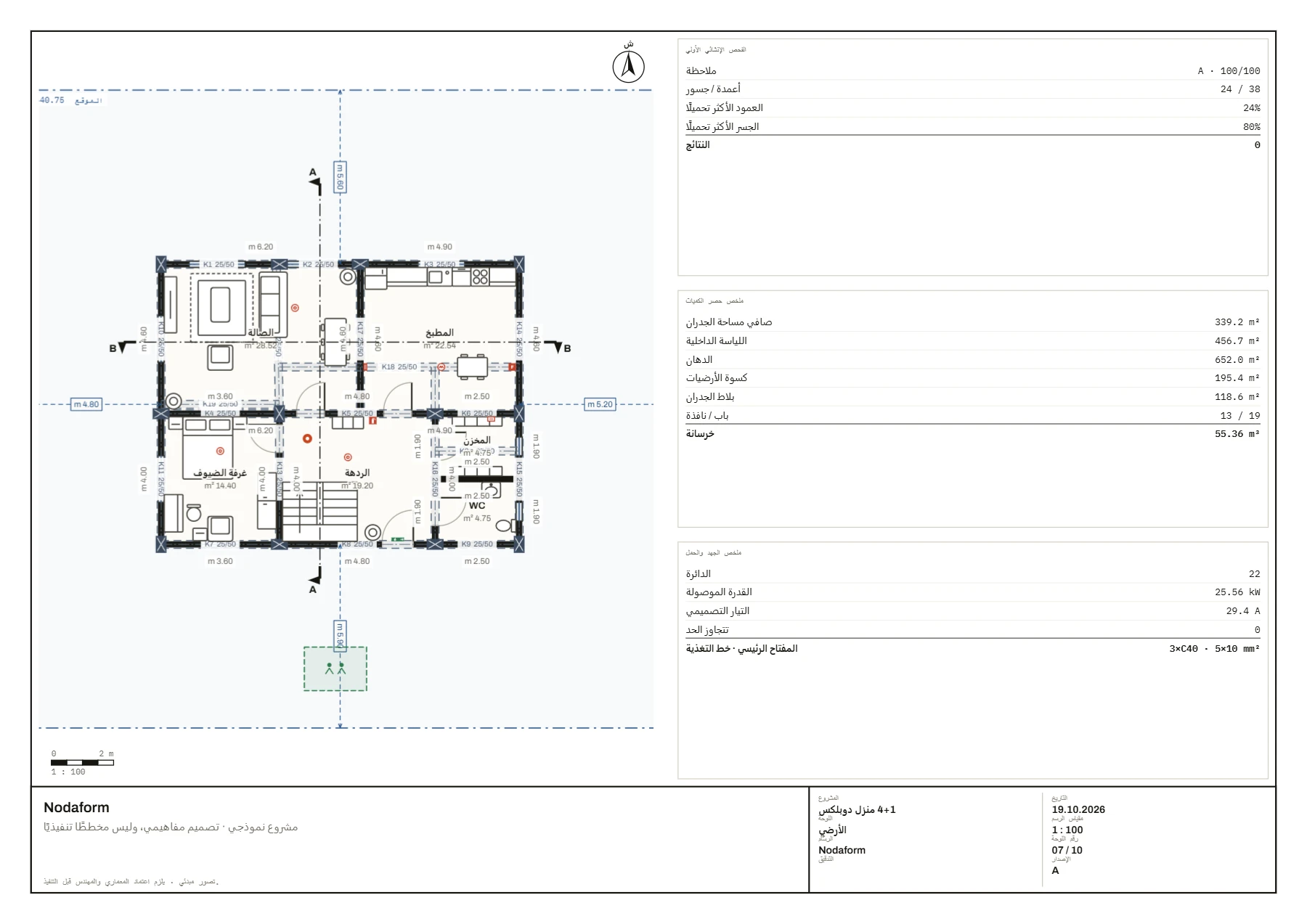

الفحص الإنشائي الأولي: A · 100/100
تقع الأعمدة على المحاور نفسها في الطابقين، وأُدير نصفها 90° لموازنة الصلابة في الاتجاهين. كل جدران الطابق العلوي ترتكز على جسور. في المحاولة الأولى كان التقييم C: كان هناك عمود معلّق، وجدران ترتكز على البلاطة بدلًا من الجسر، وصلابة غير متوازنة في الاتجاهين، وجسر طرفه حر. وقد صُحّح كل منها باقتراح المحرر.
- 24 عمودًا (30×50) و38 جسرًا (25/50) · بلاطة 14 cm
- العمود الأكثر تحميلًا 24% · الجسر الأكثر تحميلًا 80%
- وزن المبنى ≈ 2,375 kN · الزمن الدوري T ≈ 0.38 s (TBDY 2018)
هذا فحص أولي؛ ويتطلب الترخيص تصميمًا إنشائيًا.

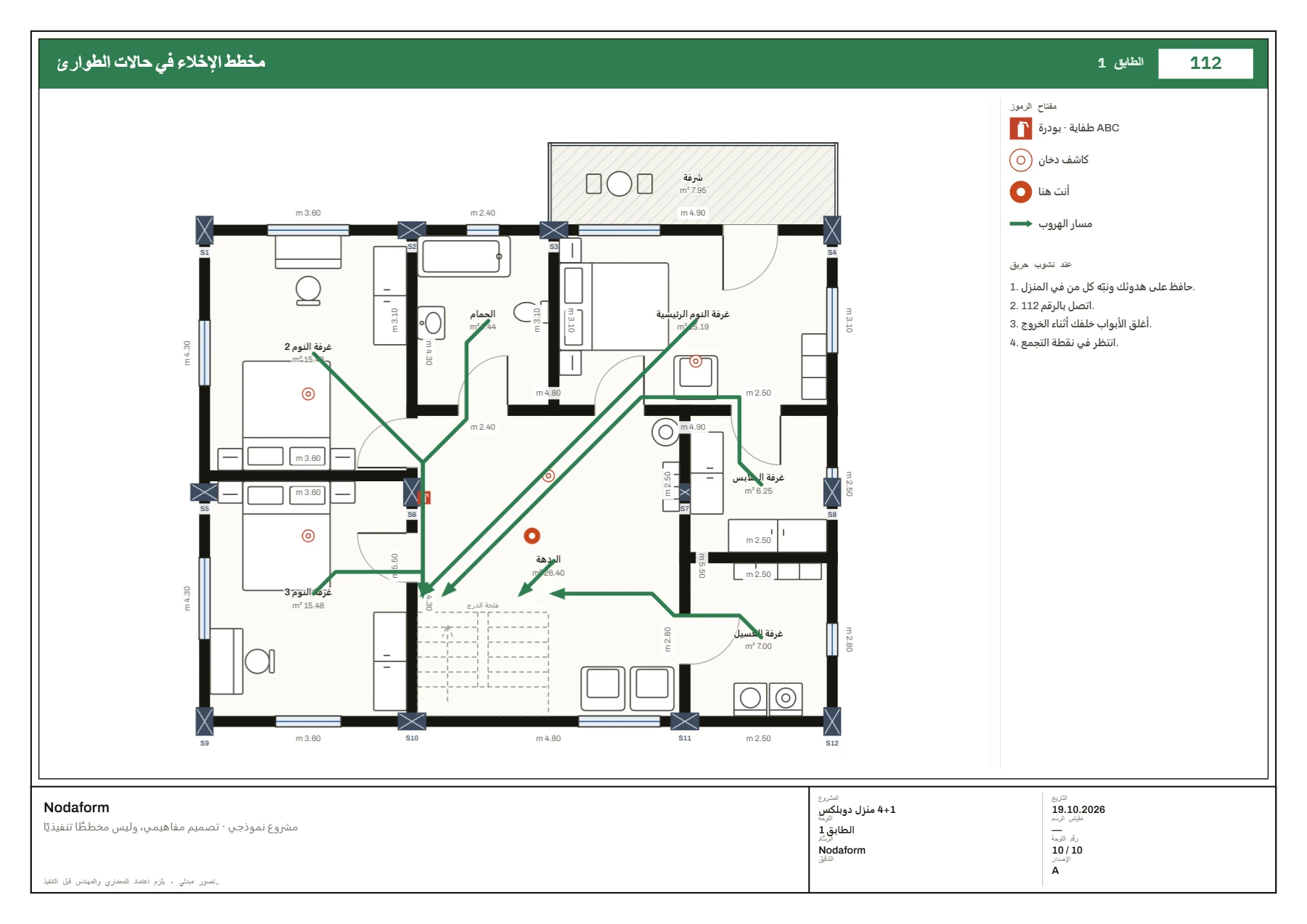

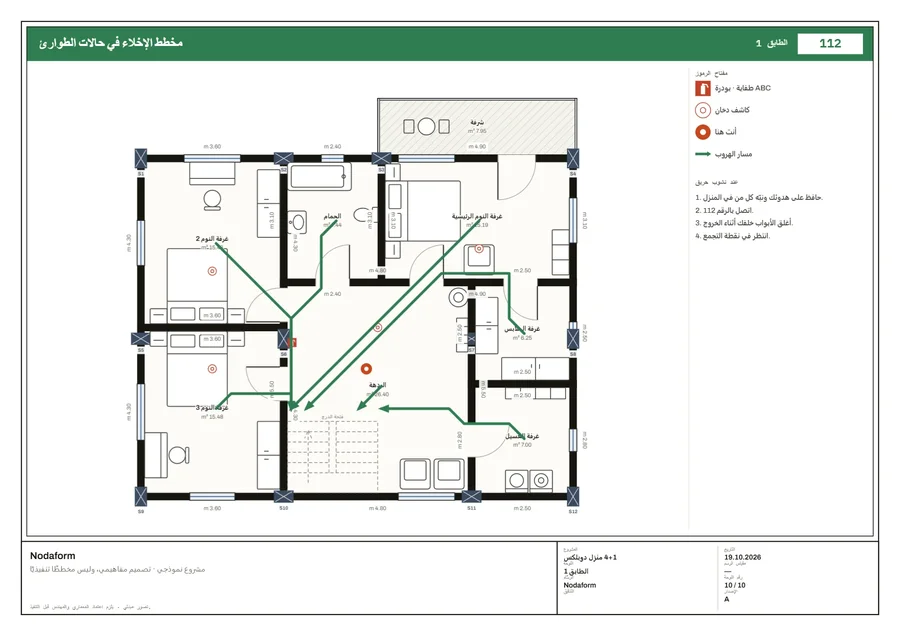

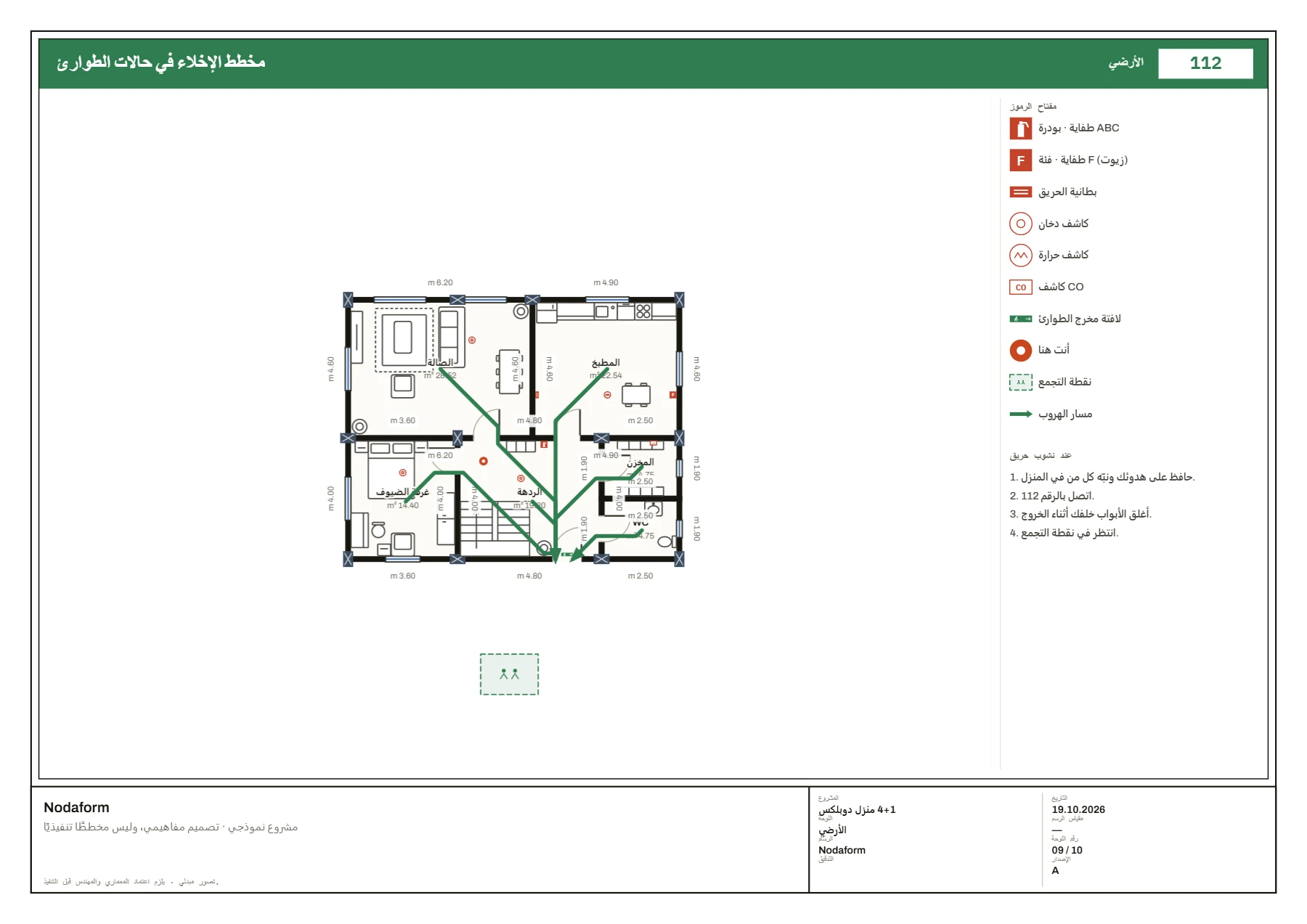

معدات الحريق والفحص ومخطط الإخلاء.
كواشف دخان في كل غرفة نوم وفي الصالة والردهتين؛ وفي المطبخ كاشف حرارة وطفاية من الفئة F وبطانية حريق؛ وكاشف CO بجوار غلاية الكومبي؛ وطفاية بودرة ABC في كل طابق. فحص الحريق (القواعد التركية، سكني) لا يُظهر أي ملاحظات. نقطة التجمع في الحديقة الأمامية.
الكميات والتكلفة من المخطط نفسه أيضًا.
حُسب حصر الكميات وتقدير التكلفة من مقاسات المخطط نفسه؛ وعُرّفت مواد المشروع في نموذج BIM (الجدران الخارجية من الخرسانة الخلوية)، وأظهر كشف التعارضات صفر مخالفات، وصُدّر النموذج بصيغة IFC.
| طول الجدران الخارجية / الداخلية | 82.0 / 59.6 m |
| اللياسة الداخلية | 456.7 m² |
| الدهان | 652.0 m² |
| تشطيب الأرضية (جافة / رطبة) | 153.6 / 41.7 m² |
| بلاط الجدران | 118.6 m² |
| باب / نافذة | 13 / 19 قطعة |
| خرسانة مسلحة (أعمدة، جسور، بلاطات) | 55.4 m³ |
| الأعمال الإنشائية | ₺2.222.289 |
| أعمال التشطيب | ₺1.147.725 |
| التمديدات | ₺641.215 |
| احتياطي الطوارئ (8%) | ₺320.898 |
| الإجمالي (±20%) | ₺4.332.127 |
| لكل m² إجمالي | ₺19.332 |
التكلفة تقدير بأسعار الوحدات التركية الافتراضية في المحرر؛ ولا تشمل الأرض ورسوم الترخيص والتصميم.

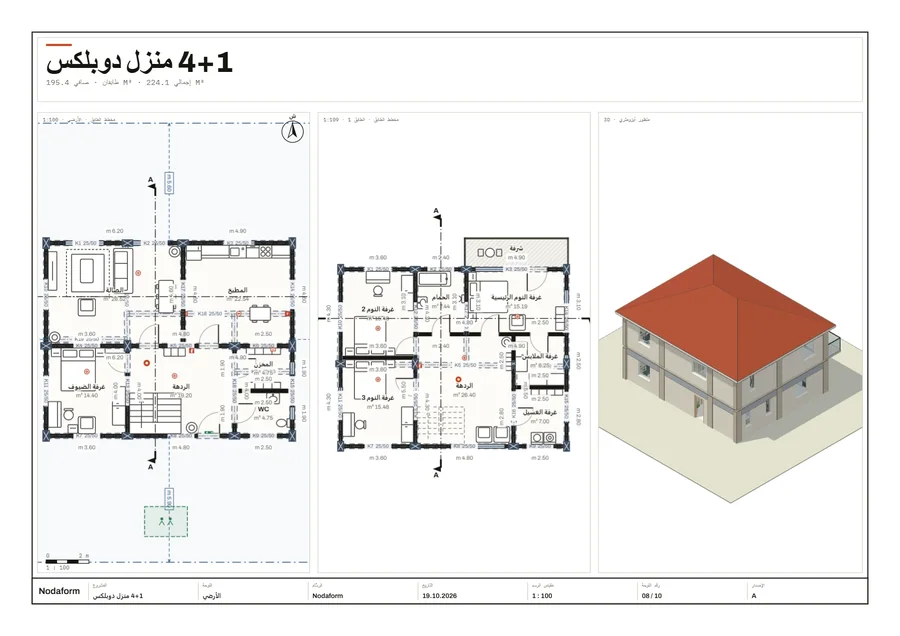

عشر لوحات، في ملف PDF واحد.
كلها بمقاس A3، ولكل منها جدول بياناتها. ملف PDF متجه؛ فلا تتشوه الخطوط عند التكبير.
كل جزء من هذا المشروع في أي باقة؟
FREE
المخطط وعرض ثلاثي الأبعاد لطابق واحدالغرف، الأبواب والنوافذ، 30 عنصرًا أساسيًا، الأعمدة والجسور، الطابق الأرضي والطابق 1؛ عرض ثلاثي الأبعاد وصورة PNG للمخطط لكل طابق.
PLUS
الرسومات والفحوصكل الطوابق والسقف الهرمي بعرض ثلاثي الأبعاد، المقطع والواجهة، الشرفة، الكهرباء والسباكة، الفحص الإنشائي الأولي، معدات الحريق، لوحات PDF بمقياس رسم.
PRO
العرض التقديمي والحساباترندر الذكاء الاصطناعي والمساعد، فحص الحريق ولوحة الإخلاء، فحص سباكة المناطق الرطبة، حصر الكميات، تقدير التكلفة، DXF.
ULTIMATE
المحاكاة وBIMمحاكاة الجهد والحمل (القواطع، الكابلات، توازن الأطوار)، مواد BIM، كشف التعارضات وIFC.
الأسئلة المتكررة
هل رُسم هذا المشروع فعلًا في Nodaform؟
نعم. وُضعت الغرف والأبواب والأثاث والأعمدة والجسور والتمديدات ومعدات الحريق بأدوات المحرر. المخططات والمقاطع والواجهات واللوحات من مخرجات المحرر نفسه؛ والصور الداخلية والخارجية من رندر الذكاء الاصطناعي في المحرر.
هل يمكنني استخدام هذا المخطط لمنزلي؟
يمكنك استخدامه لاستلهام الأفكار وللمقارنة وأنت ترسم مخططك. هذا مشروع مفاهيمي؛ وللتنفيذ يُعِدّ مهندس معماري ومهندس مرخّصان المشاريع المعمارية والإنشائية والكهربائية والميكانيكية ويعتمدانها.
تقييم الفحص الإنشائي A، فهل يعني ذلك أن هذا المنزل مقاوم للزلازل؟
لا. يختبر الفحص الإنشائي الأولي تقريبيًا الأبعاد التقريبية للأعمدة والجسور والبلاطات وتوزيعها وفق TBDY 2018 وTS 500؛ ولا يغني عن دراسة التربة وحسابات التسليح والتصميم الإنشائي.
