Rumah Dupleks 4+1
Rumah dua lantai di atas kaveling 440 m², dengan garis sempadan 4,80–5,90 m di keempat sisinya. Ruang-ruang tinggal di lantai dasar, kamar tidur di lantai atas. Pintu masuk dari selatan; dapur dan ruang keluarga menghadap taman utara, dan kamar tidur utama memiliki balkon.
Setiap gambar, tabel, dan angka di halaman ini berasal dari proyek yang sama. Lembar dan gambar adalah hasil editor itu sendiri; gambar interior dan eksterior adalah render AI.
Contoh proyek · desain konsep, bukan gambar kerja
- Lahan
- 440,75 m² · garis sempadan 4,80 / 5,20 / 5,60 / 5,90 m
- Luas
- 2 lantai · bersih 195,4 m² · kotor 224,1 m²
- Ruangan
- Ruang keluarga, dapur, 4 kamar tidur, ruang ganti dan ruang cuci, gudang, kamar mandi, WC terpisah, balkon
- Tinggi
- Tinggi lantai 2,80 m + pelat 20 cm · pintu 2,10 m · ambang jendela 90 cm
- Atap
- Atap perisai · kemiringan 25° · teritisan 50 cm · genteng
- Struktur
- Beton bertulang · 24 kolom, 38 balok · pelat 14 cm
- Dinding
- Bata ringan (AAC) 20 cm · U ≈ 0,57 W/m²K (tanpa insulasi luar)
- Listrik
- Tiga fase · saklar utama 3×C40 · kabel feeder 5×10 mm²
- Pemanas
- Boiler kombi (di gudang) · 12 radiator · 5 AC split

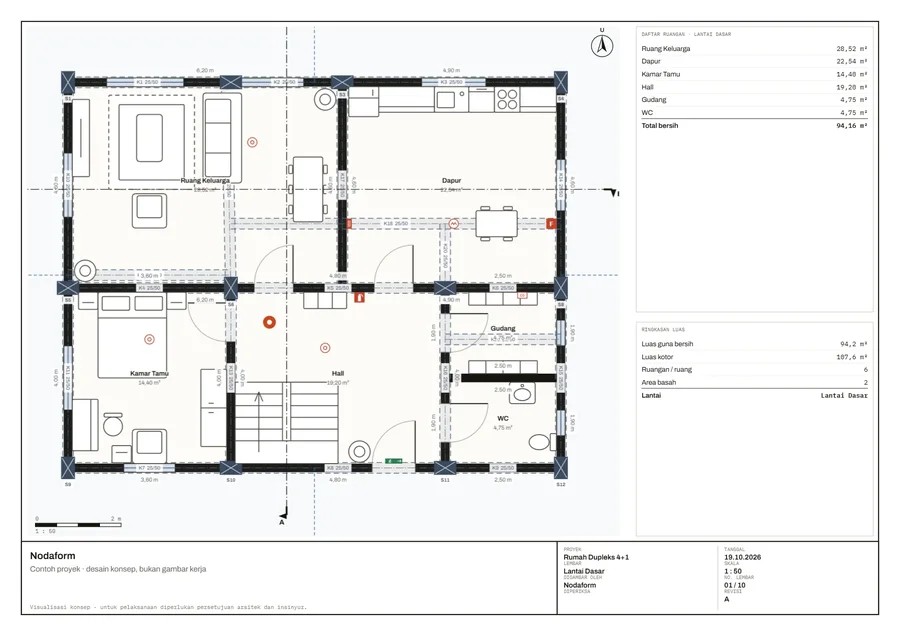

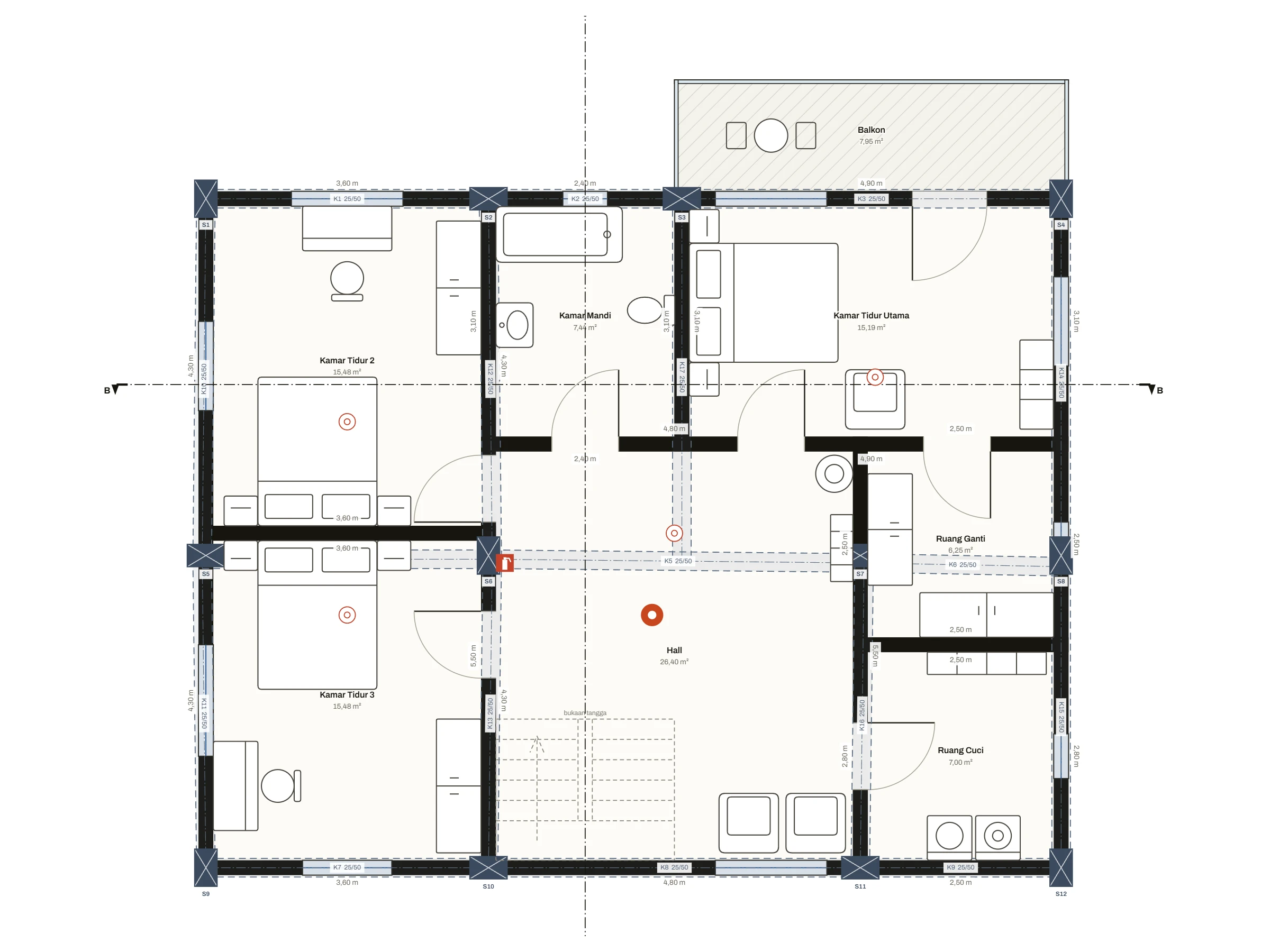

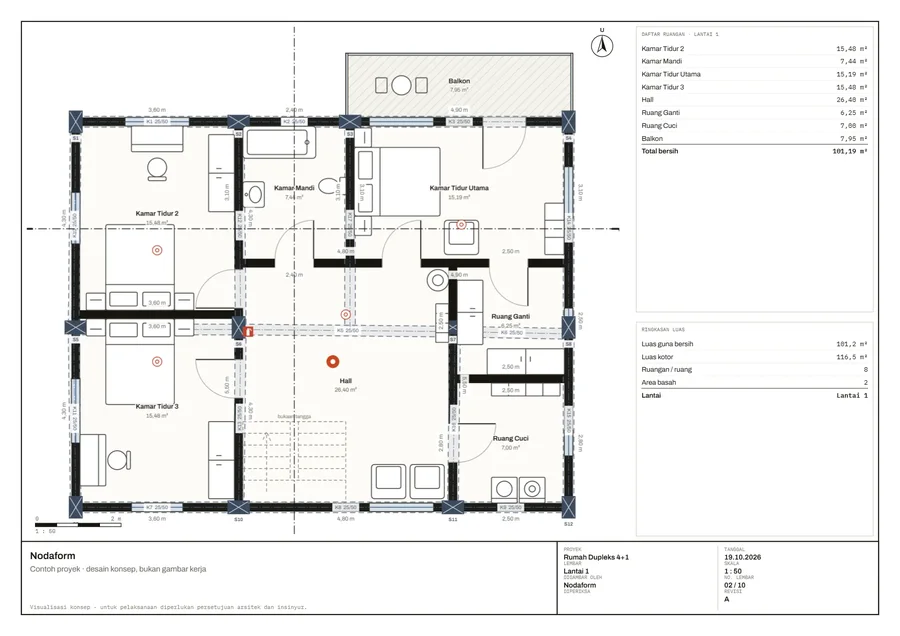

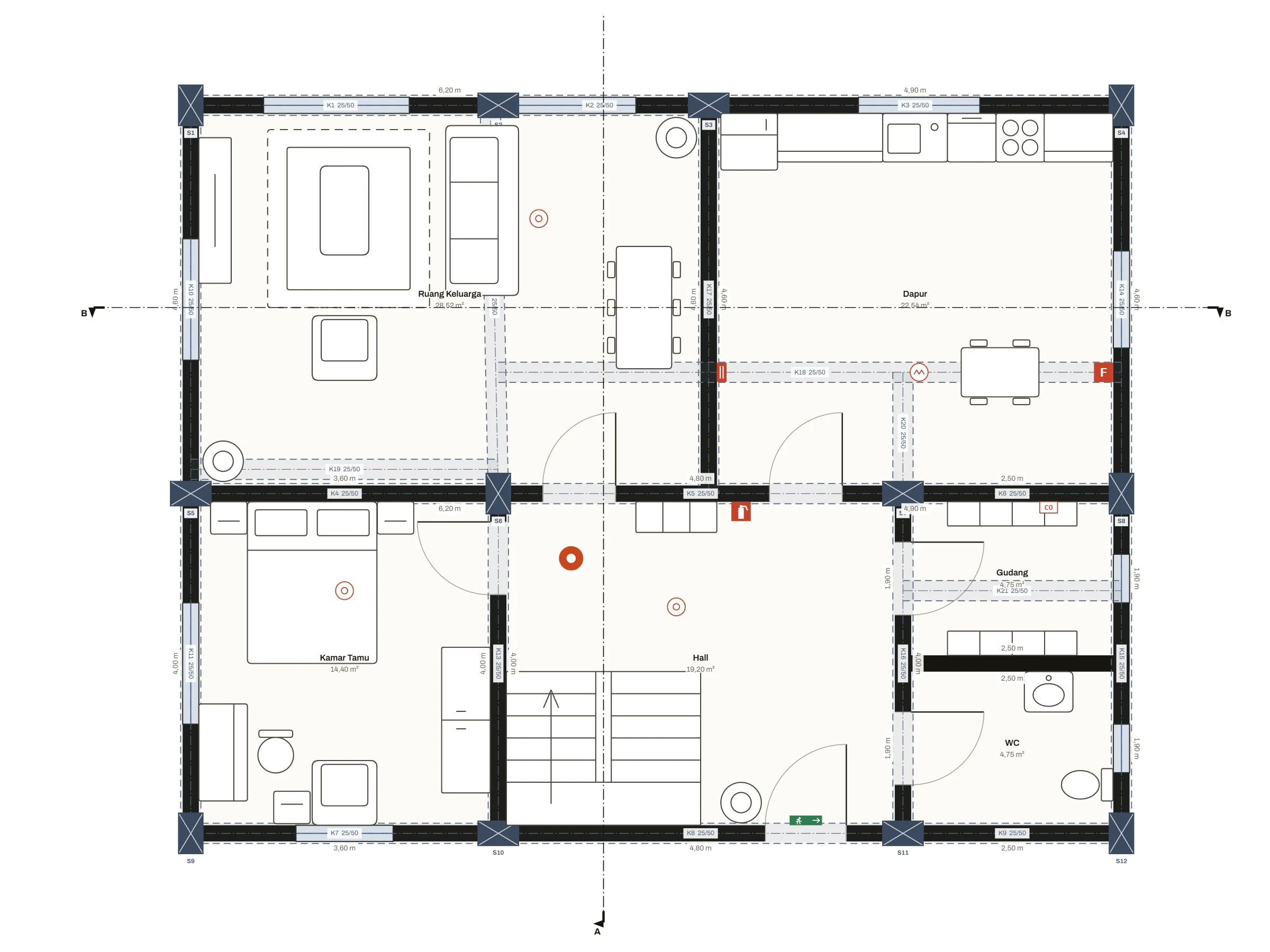

Denah lantai: ruang keluarga di bawah, kamar tidur di atas.
Semua ruangan dibuka dari hall; tangga putar U menghubungkan hall kedua lantai. Hall lebih lebar dari 1,20 m, pintu kamar 90 cm, dan pintu masuk unit 100 cm. Karena ruangannya lebih dari tiga, kamar mandi dan WC dipisah (Peraturan Zonasi Kawasan Terencana Turki, Pasal 29 dan 39). Ruang bebas di depan furnitur juga lolos pemeriksaan denah editor.
| Ruang Keluarga | 28,52 m² |
| Dapur | 22,54 m² |
| Kamar Tamu | 14,40 m² |
| Hall | 19,20 m² |
| Gudang | 4,75 m² |
| WC | 4,75 m² |
| Bersih / kotor | 94,16 / 107,64 m² |
| Kamar Tidur Utama | 15,19 m² |
| Ruang Ganti | 6,25 m² |
| Kamar Tidur 2 | 15,48 m² |
| Kamar Tidur 3 | 15,48 m² |
| Kamar Mandi | 7,44 m² |
| Ruang Cuci | 7,00 m² |
| Hall | 26,40 m² |
| Balkon | 7,95 m² |
| Bersih / kotor | 101,19 / 116,45 m² |
Dari denah yang sama, tampilan 3D dan render.
Model 3D langsung dihasilkan dari denah: dua lantai, atap perisai, kolom, dan railing kaca balkon. Gambar interior diambil dari kamera masing-masing ruangan; furnitur, pintu, jendela, detektor asap, dan APAR berada di gambar tepat di posisi yang sama seperti di denah.
Render adalah usulan visual; untuk ukuran dan tata letak, yang menjadi acuan adalah denah.

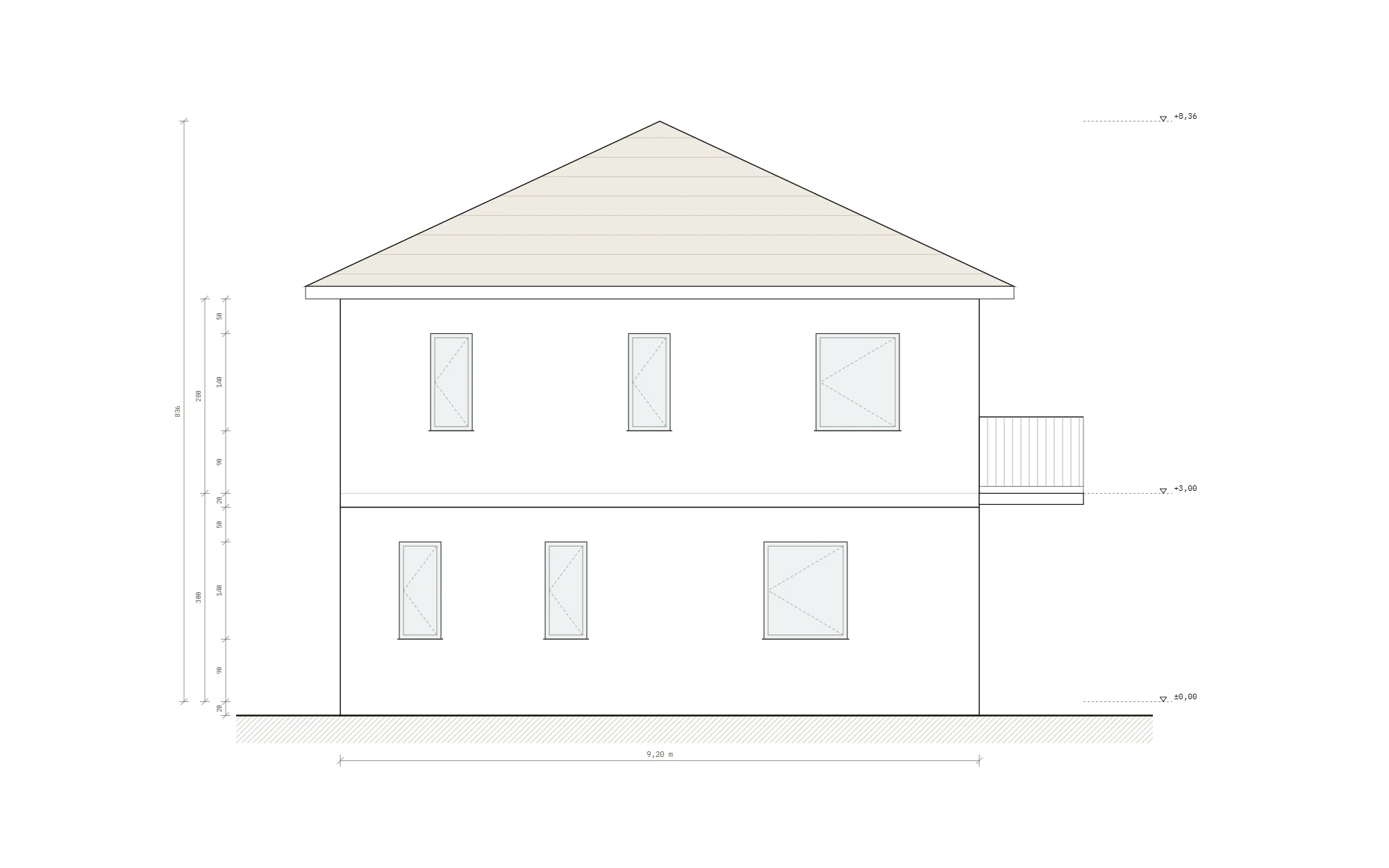

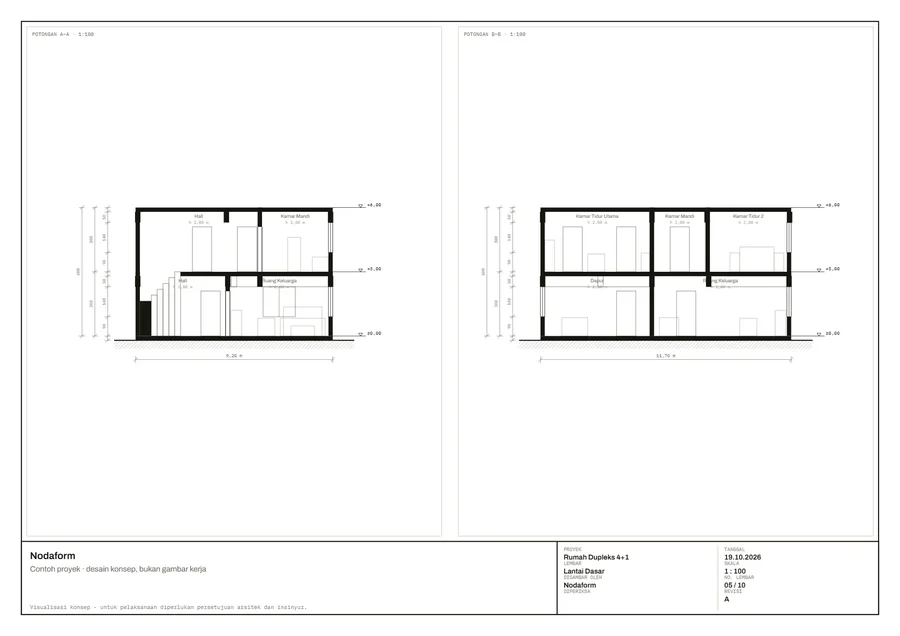

Dua penampang, empat tampak fasad.

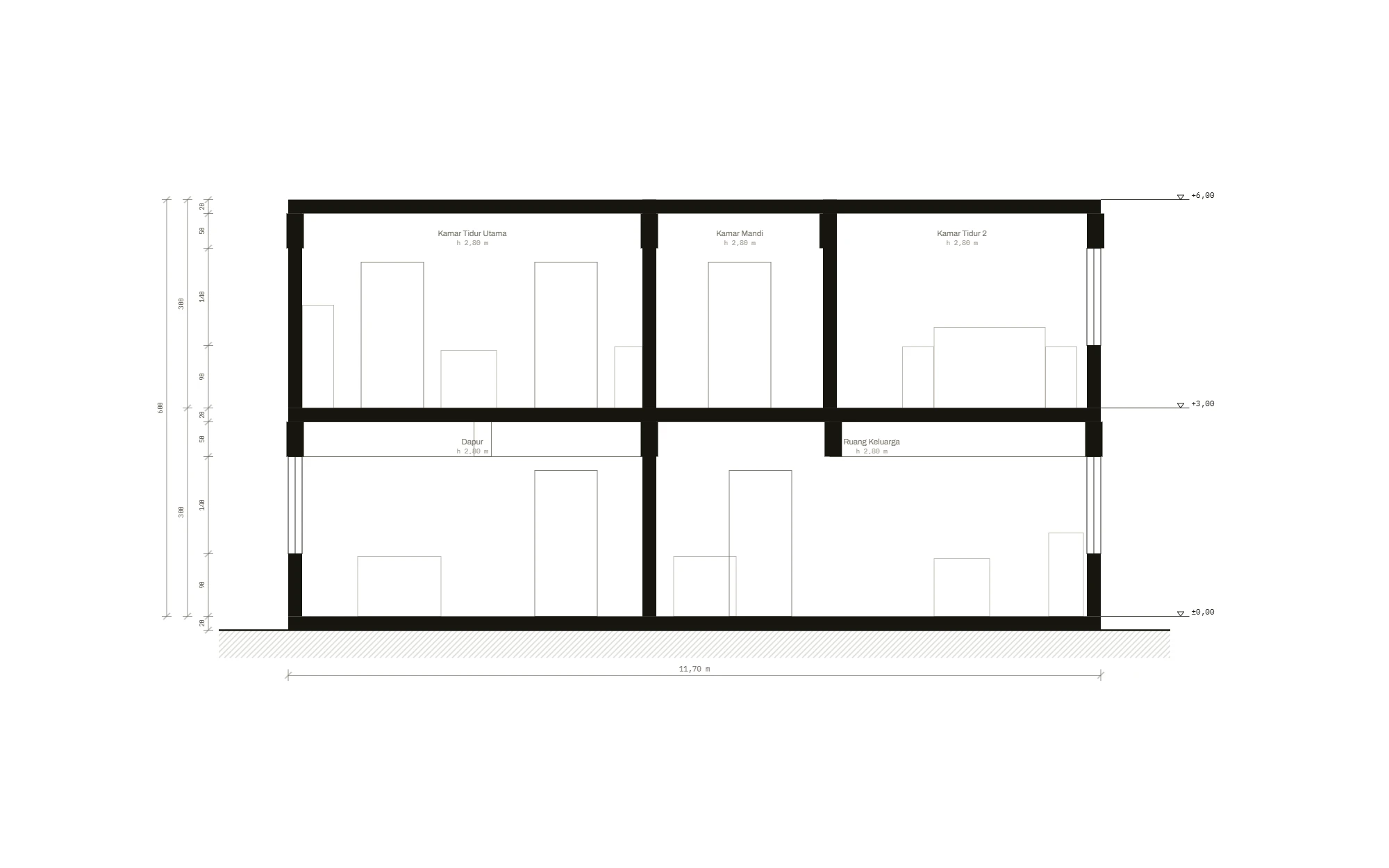

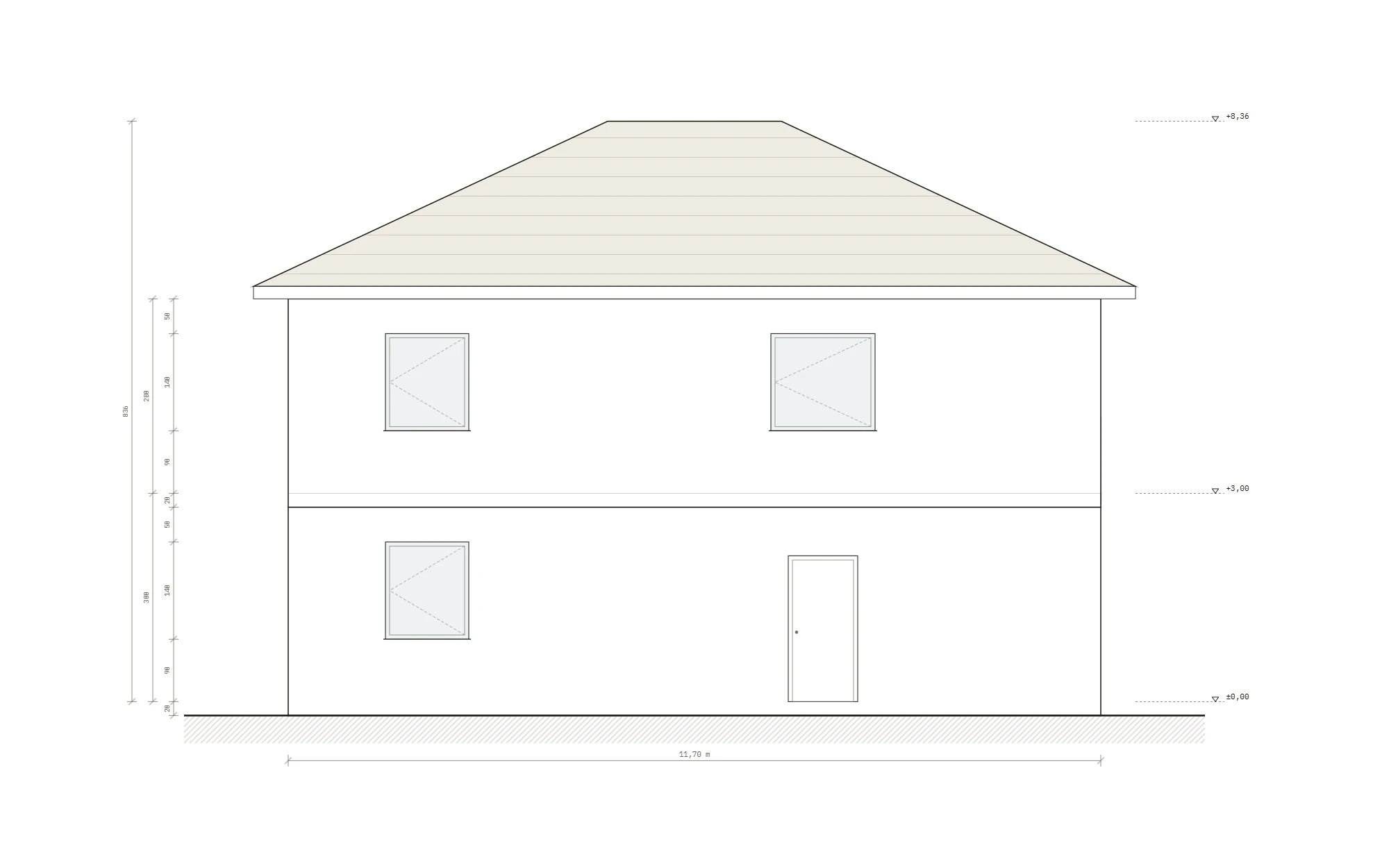

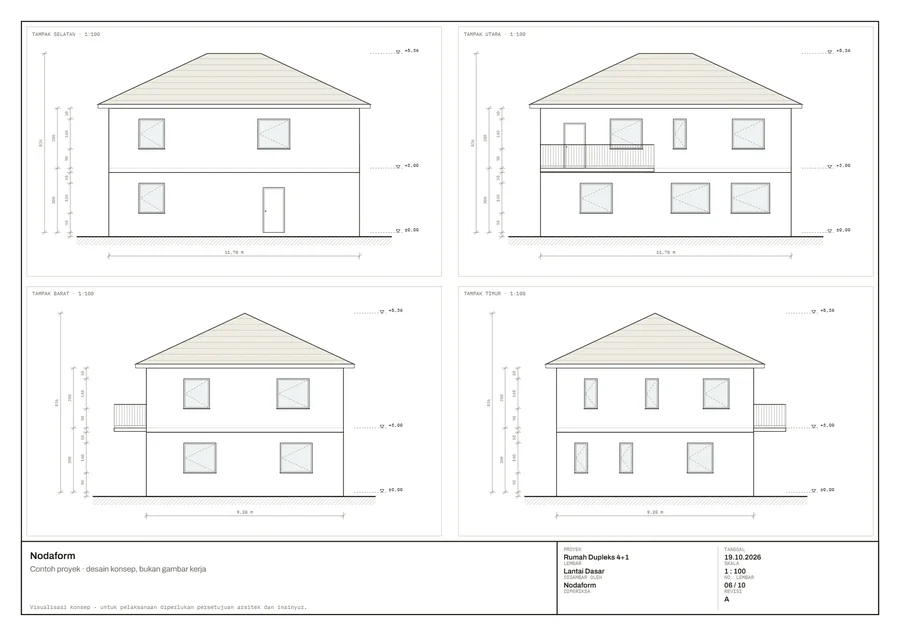

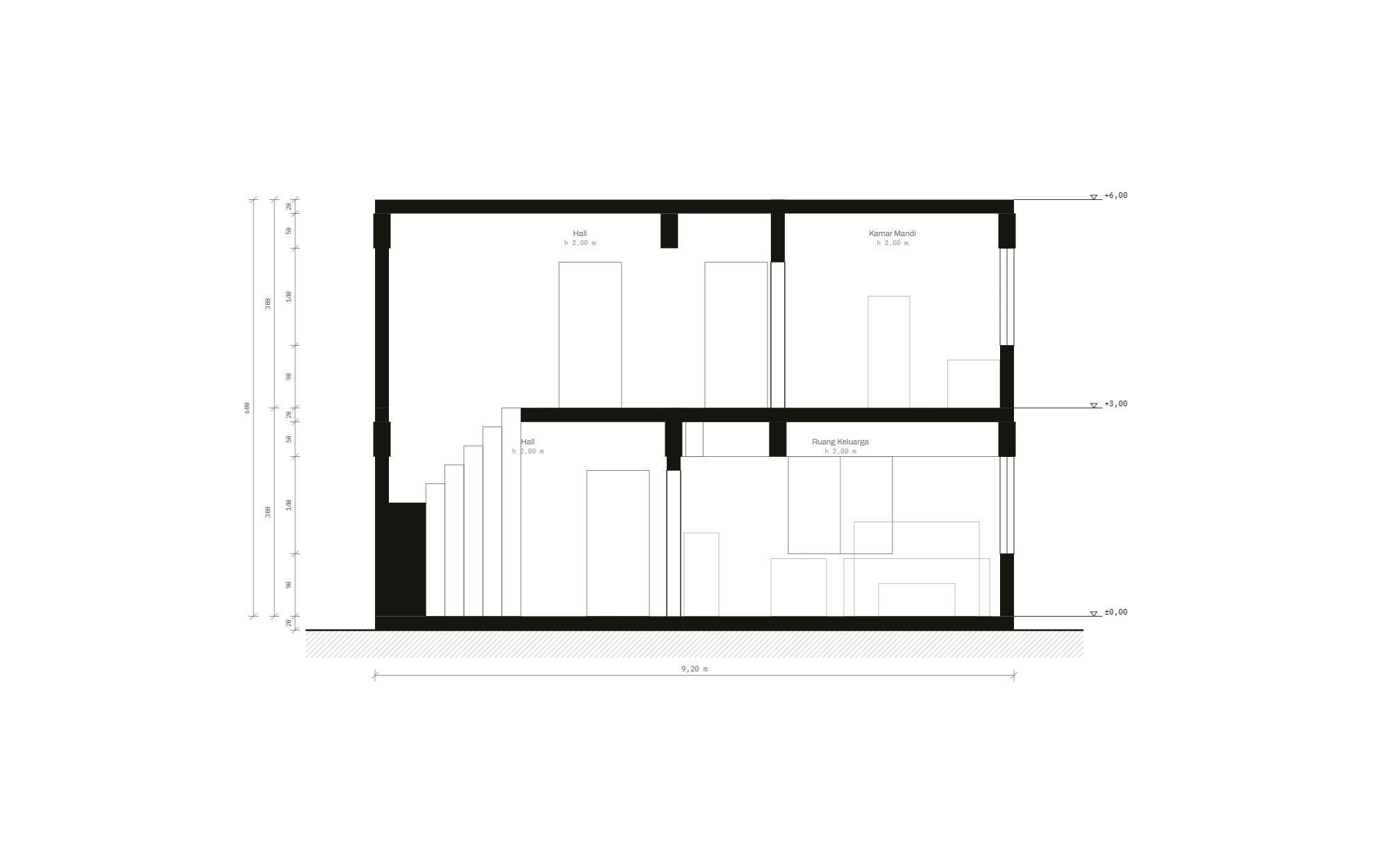

Potongan A–A melewati tangga, potongan B–B melewati ruang keluarga dan dapur. Tampak dihasilkan dari denah itu sendiri; atap perisai, balkon, dan jendela juga muncul di fasad.

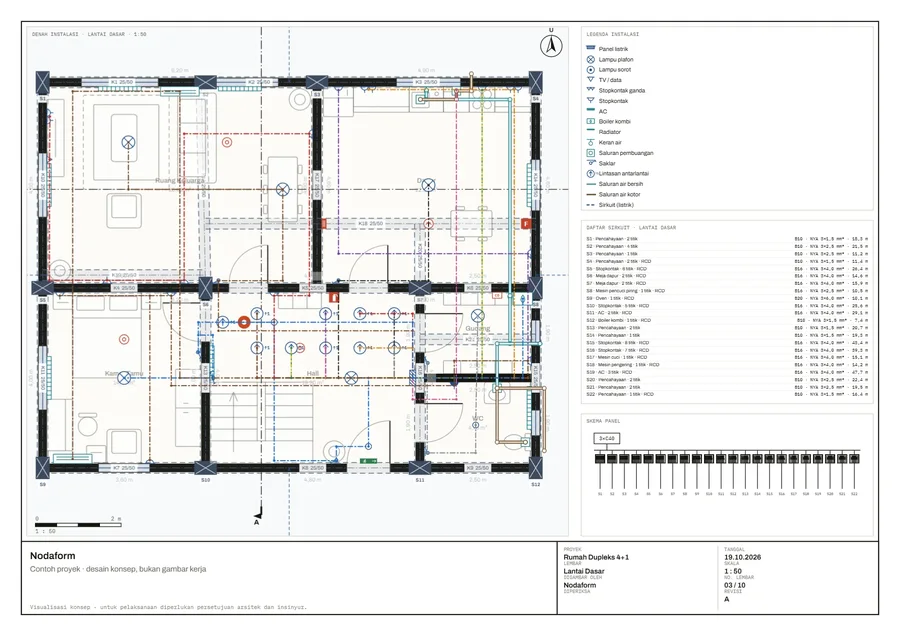

Instalasi listrik 22 sirkuit, tanpa peringatan.

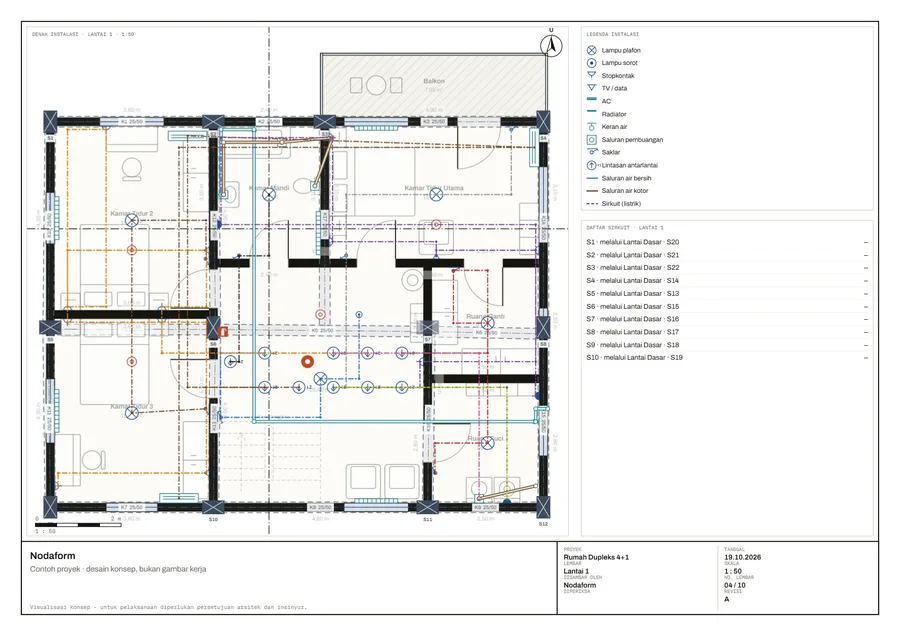

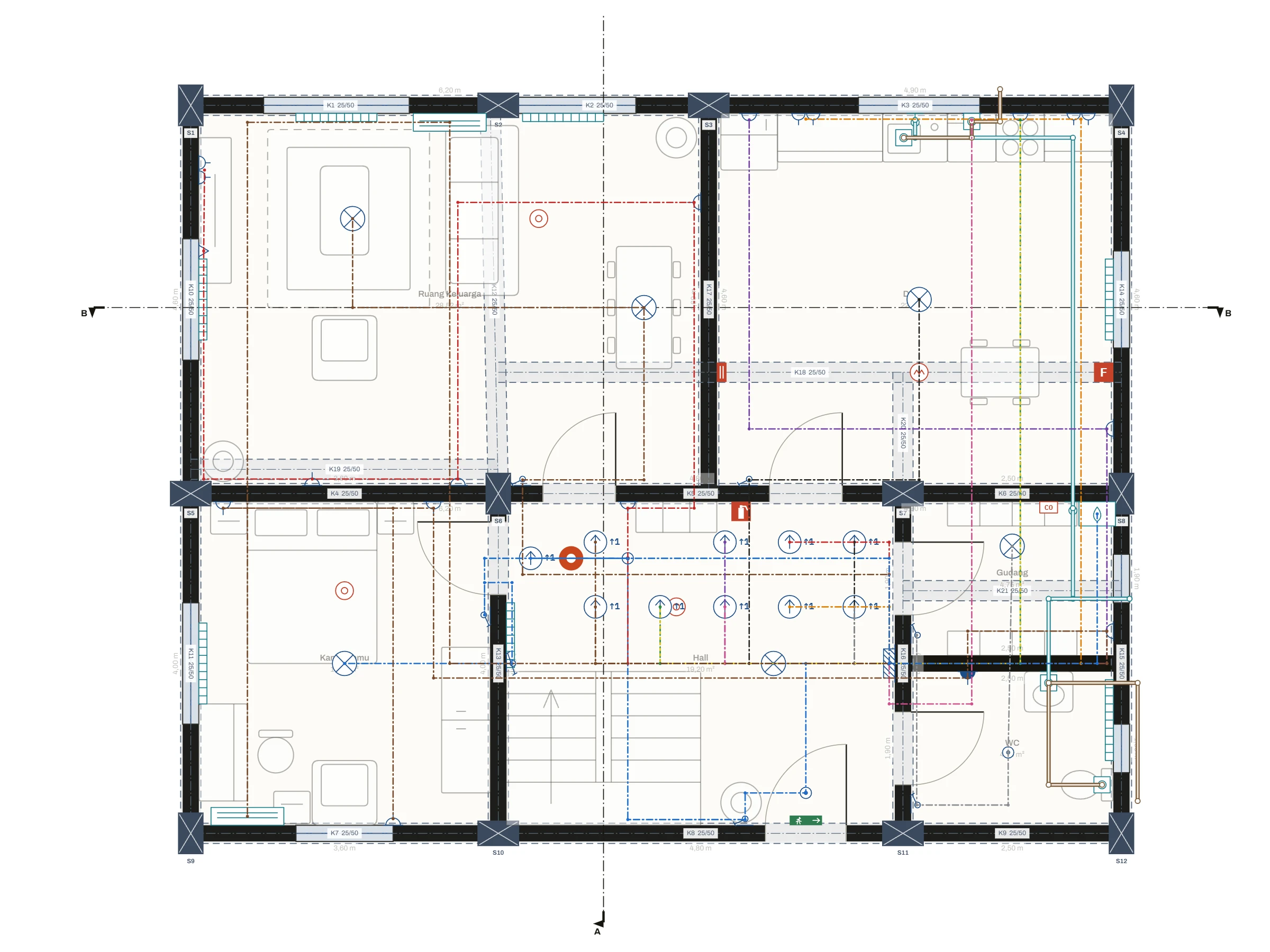

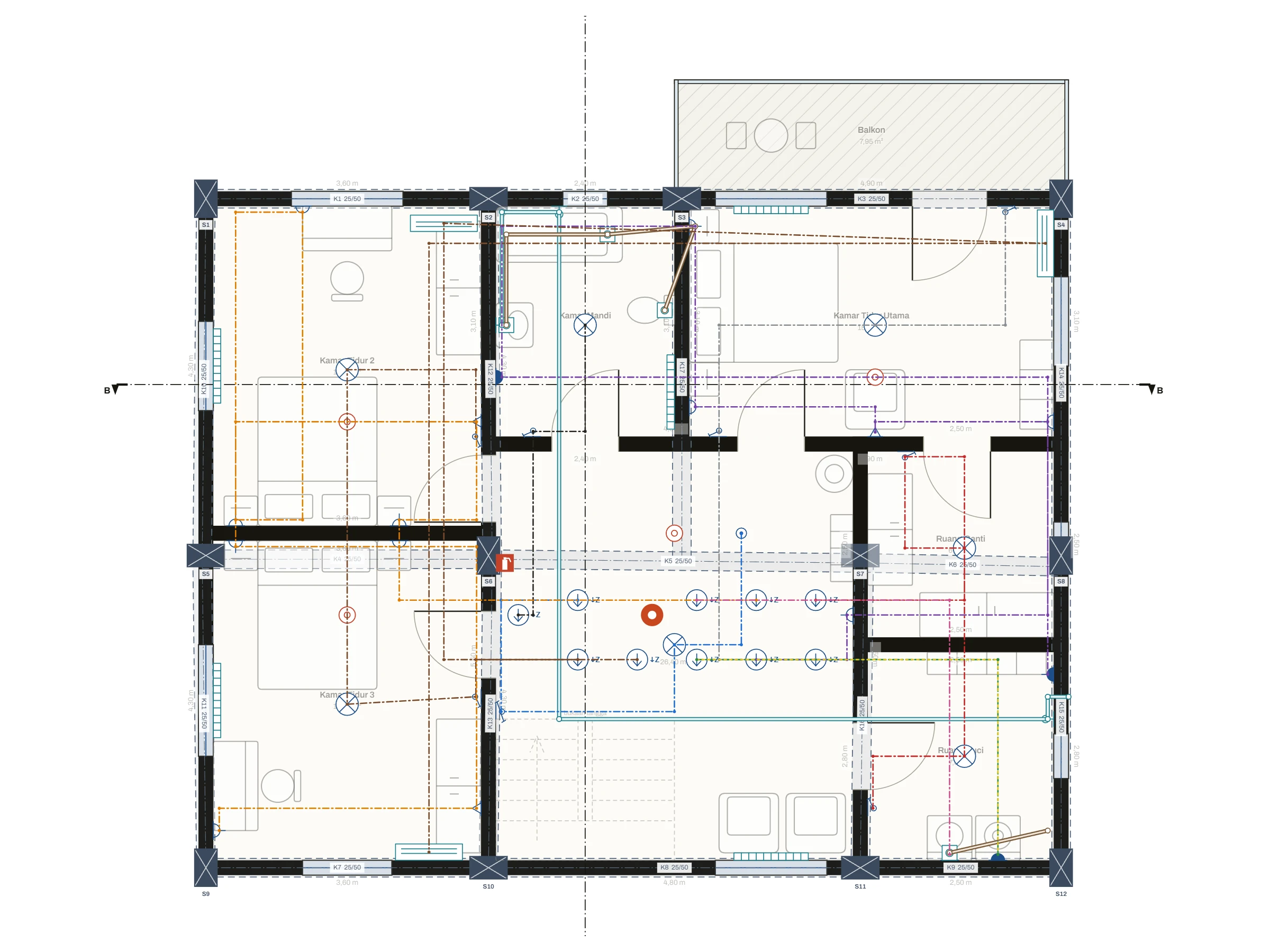

Setiap peralatan besar (oven, mesin pencuci piring, mesin cuci dan pengering, AC, boiler kombi) disuplai dari sirkuitnya sendiri. Pencahayaan dibagi per zona; setiap jalur pencahayaan di bawah 25 m. Sirkuit dilewatkan melalui pelat lantai agar tidak memotong balok, dan memutari kolom. Stopkontak di area basah tahan percikan (IP44), dan ada saklar dua arah di kedua ujung tangga. Lantai atas disuplai dari panel listrik di lantai dasar melalui 10 lintasan antarlantai.
- Daya terpasang
- 25,56 kW · faktor kebutuhan 0,70 → 17,89 kW
- Beban fase
- L1 8,43 · L2 8,70 · L3 8,43 kW · ketidakseimbangan 3%
- Arus rencana
- 29,4 A (fase dengan beban terbesar)
- Saklar utama · feeder
- 3×C40 · 5×10 mm²
- Simbol
- 30 stopkontak · 4 TV/data · 17 armatur lampu dan lampu sorot · 15 saklar · 5 AC · 12 radiator · 6 keran air · 8 saluran pembuangan
- Panjang jalur
- Kabel sirkuit ≈ 353 m · air bersih ≈ 27 m · air kotor ≈ 13 m
| MCB | Sirkuit | Titik | Daya | Kabel | Fase |
|---|---|---|---|---|---|
| S1 · B10 | Pencahayaan ruang keluarga | 2 | 120 W | 3×1,5 mm² | L1 |
| S2 · B10 | Pencahayaan hall dan kamar tamu | 4 | 136 W | 3×2,5 mm² | L1 |
| S3 · B10 | Pencahayaan dapur | 1 | 60 W | 3×2,5 mm² | L1 |
| S4 · B10 | Pencahayaan gudang dan WC | 2 | 68 W | 3×1,5 mm² | L1 |
| S5 · B16 | Stopkontak ruang keluarga dan hall | 6 | 1.900 W | 3×4,0 mm² | L2 |
| S6 · B16 | Stopkontak meja dapur | 2 | 2.100 W | 3×4,0 mm² | L1 |
| S7 · B16 | Stopkontak kulkas dan meja makan | 2 | 550 W | 3×4,0 mm² | L1 |
| S8 · B16 | Mesin pencuci piring | 1 | 2.000 W | 3×2,5 mm² | L3 |
| S9 · B20 | Oven | 1 | 3.000 W | 3×6,0 mm² | L1 |
| S10 · B16 | Stopkontak kamar tamu, gudang, dan WC | 5 | 1.500 W | 3×4,0 mm² | L3 |
| S11 · B16 | AC · ruang keluarga dan kamar tamu | 2 | 2.400 W | 3×4,0 mm² | L3 |
| S12 · B10 | Boiler kombi | 1 | 150 W | 3×1,5 mm² | L1 |
| S13 · B10 | Pencahayaan ruang ganti dan ruang cuci | 2 | 120 W | 3×1,5 mm² | L1 |
| S14 · B10 | Pencahayaan kamar tidur utama | 1 | 60 W | 3×1,5 mm² | L3 |
| S15 · B16 | Stopkontak kamar tidur 2 dan 3 | 8 | 2.100 W | 3×4,0 mm² | L2 |
| S16 · B16 | Stopkontak kamar tidur utama, kamar mandi, hall, dan ruang cuci | 7 | 1.950 W | 3×4,0 mm² | L1 |
| S17 · B16 | Mesin cuci | 1 | 2.200 W | 3×4,0 mm² | L2 |
| S18 · B16 | Mesin pengering | 1 | 2.500 W | 3×4,0 mm² | L2 |
| S19 · B16 | AC · tiga kamar tidur | 3 | 2.400 W | 3×4,0 mm² | L3 |
| S20 · B10 | Pencahayaan kamar tidur 2 dan 3 | 2 | 120 W | 3×2,5 mm² | L1 |
| S21 · B10 | Hall lantai atas (saklar dua arah) | 2 | 68 W | 3×2,5 mm² | L3 |
| S22 · B10 | Pencahayaan kamar mandi | 1 | 60 W | 3×1,5 mm² | L1 |
Penampang kabel diperbesar sesuai jatuh tegangan dan jumlah sirkuit pada jalur yang sama. Sirkuit area basah dan stopkontak dilindungi RCD (pengaman arus bocor) 30 mA.

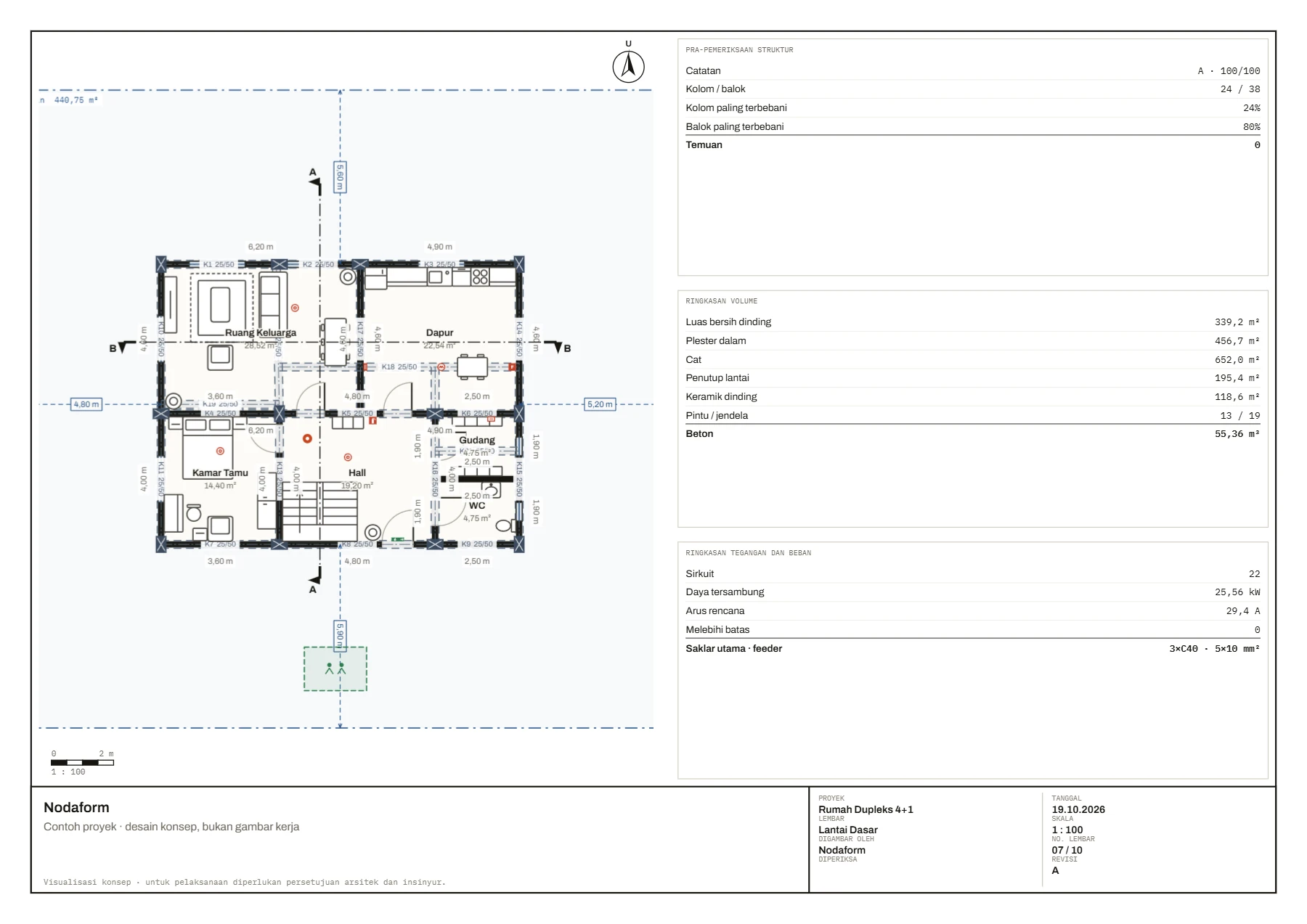

Pemeriksaan awal struktur: A · 100/100
Kolom berada pada as yang sama di kedua lantai, dan separuhnya diputar 90° agar kekakuan di dua arah seimbang. Semua dinding lantai atas bertumpu pada balok. Pada percobaan pertama nilainya C: ada kolom yang menggantung, dinding yang bertumpu pada pelat lantai alih-alih balok, kekakuan yang tidak seimbang di dua arah, dan balok dengan ujung bebas. Masing-masing diperbaiki dengan saran dari editor.
- 24 kolom (30×50) dan 38 balok (25/50) · pelat 14 cm
- Kolom dengan beban terbesar 24% · balok dengan beban terbesar 80%
- Berat bangunan ≈ 2.375 kN · periode T ≈ 0,38 s (TBDY 2018)
Ini pra-pemeriksaan; izin bangunan memerlukan desain struktur.

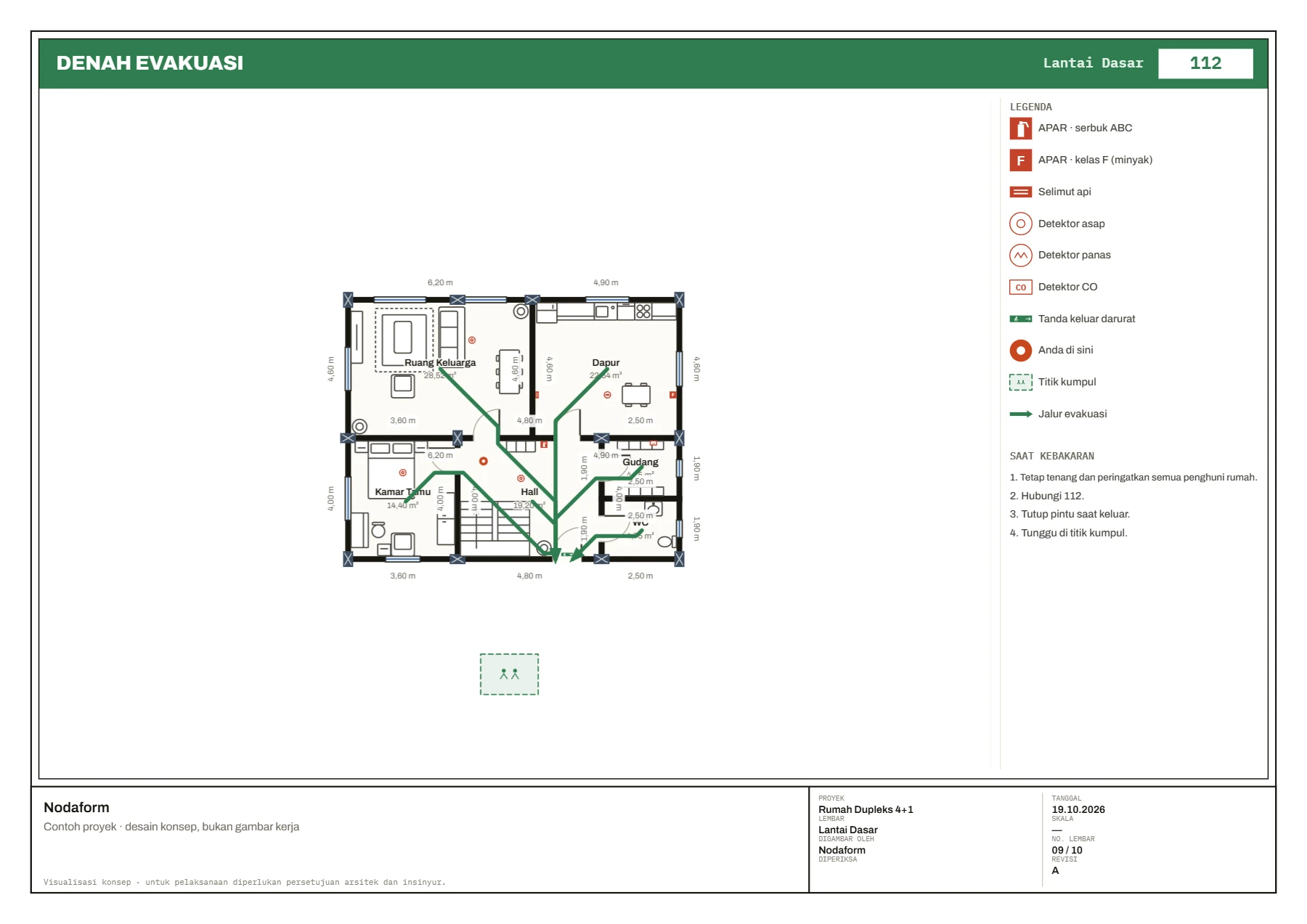

Peralatan kebakaran, pemeriksaan, dan denah evakuasi.

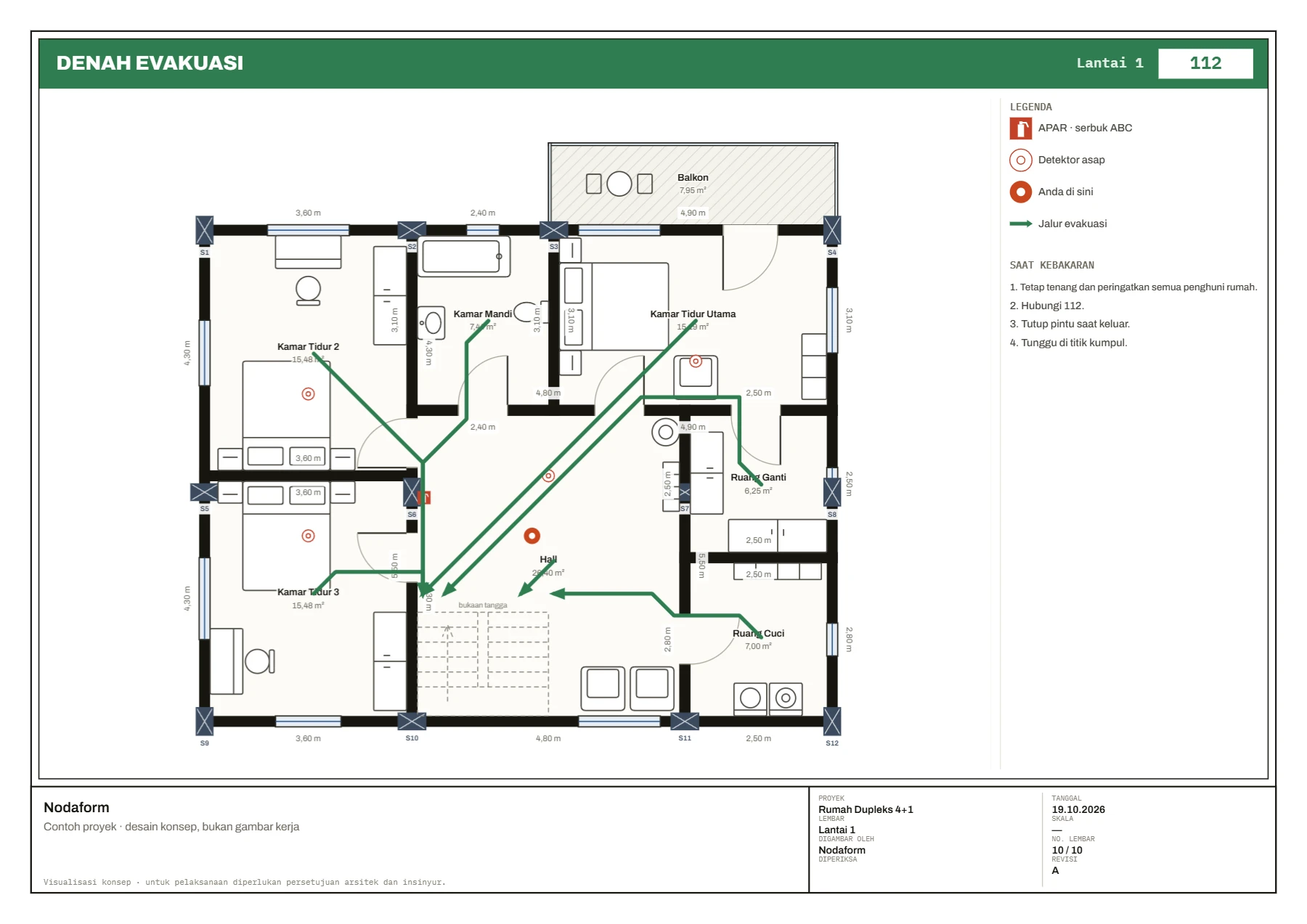

Detektor asap di setiap kamar tidur, ruang keluarga, dan kedua hall; detektor panas, APAR kelas F, dan selimut api di dapur; detektor CO di dekat boiler kombi; APAR serbuk ABC di setiap lantai. Pemeriksaan kebakaran (aturan Turki, hunian) tidak menemukan temuan. Titik kumpul ada di taman depan.
Volume dan biaya, dari denah yang sama.
Perhitungan volume dan estimasi biaya dihitung dari ukuran denah itu sendiri; material proyek ditetapkan di model BIM (dinding luar dari bata ringan AAC), deteksi benturan menghasilkan nol pelanggaran, dan model diekspor sebagai IFC.
| Panjang dinding luar / dalam | 82,0 / 59,6 m |
| Plester dalam | 456,7 m² |
| Cat | 652,0 m² |
| Penutup lantai (kering / basah) | 153,6 / 41,7 m² |
| Keramik dinding | 118,6 m² |
| Pintu / jendela | 13 / 19 buah |
| Beton bertulang (kolom, balok, pelat lantai) | 55,4 m³ |
| Pekerjaan struktur | ₺2.222.289 |
| Pekerjaan finishing | ₺1.147.725 |
| Instalasi | ₺641.215 |
| Dana cadangan risiko (8%) | ₺320.898 |
| Total (±20%) | ₺4.332.127 |
| Per m² kotor | ₺19.332 |
Biaya ini adalah estimasi dengan harga satuan default Turki di editor; biaya lahan, izin, dan desain tidak termasuk.

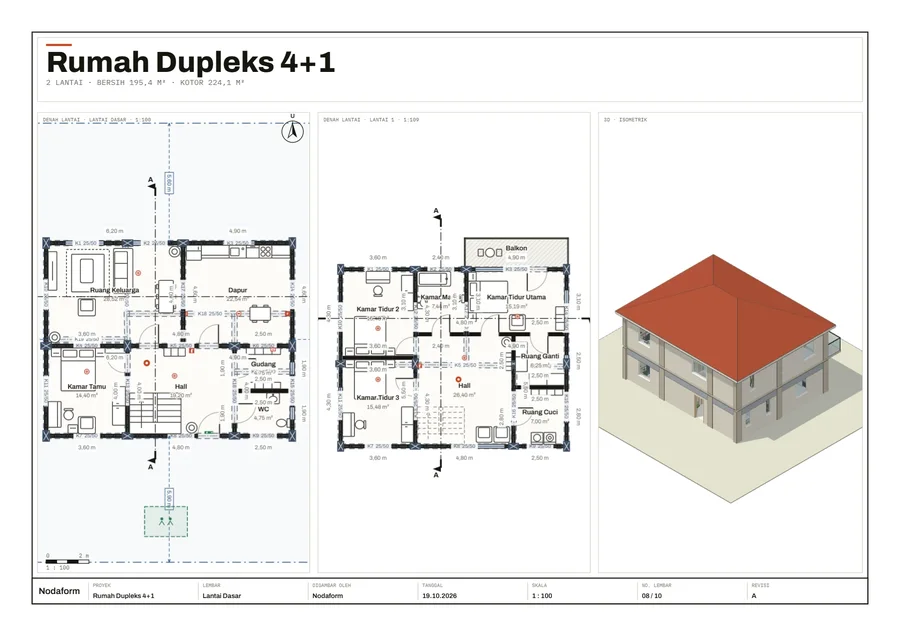

Sepuluh lembar, satu PDF.
